Importante: instrucciones generales para entradas de control remoto
Todas las entradas de control remoto pueden ser conectadas de dos formas:
Lógica
Se puede conectar a la entrada un voltaje lógico entre 5 V LTT y 24 V de
lógica industrial. La bomba está configurada para funcionar sin modificaciones
en cualquier punto de esta gama. Cualquiera de los terminales de 0 V –
aunque es preferible el terminal de 0 V asociado con la entrada deseada –
se conecta al terminal de 0 V del dispositivo de control para cerrar el circuito.
Baja es equivalente a 0 V. Alta es equivalente a 5 V 24 V.
Interruptor
Puede conectarse un interruptor remoto entre la entrada y cualquier
suministro de voltaje positivo procedente de la bomba – aunque es preferible
conectarlo al terminal de alimentación asociado. No obstante, no use la
alimentación de 10 V del conector Pot-rem.

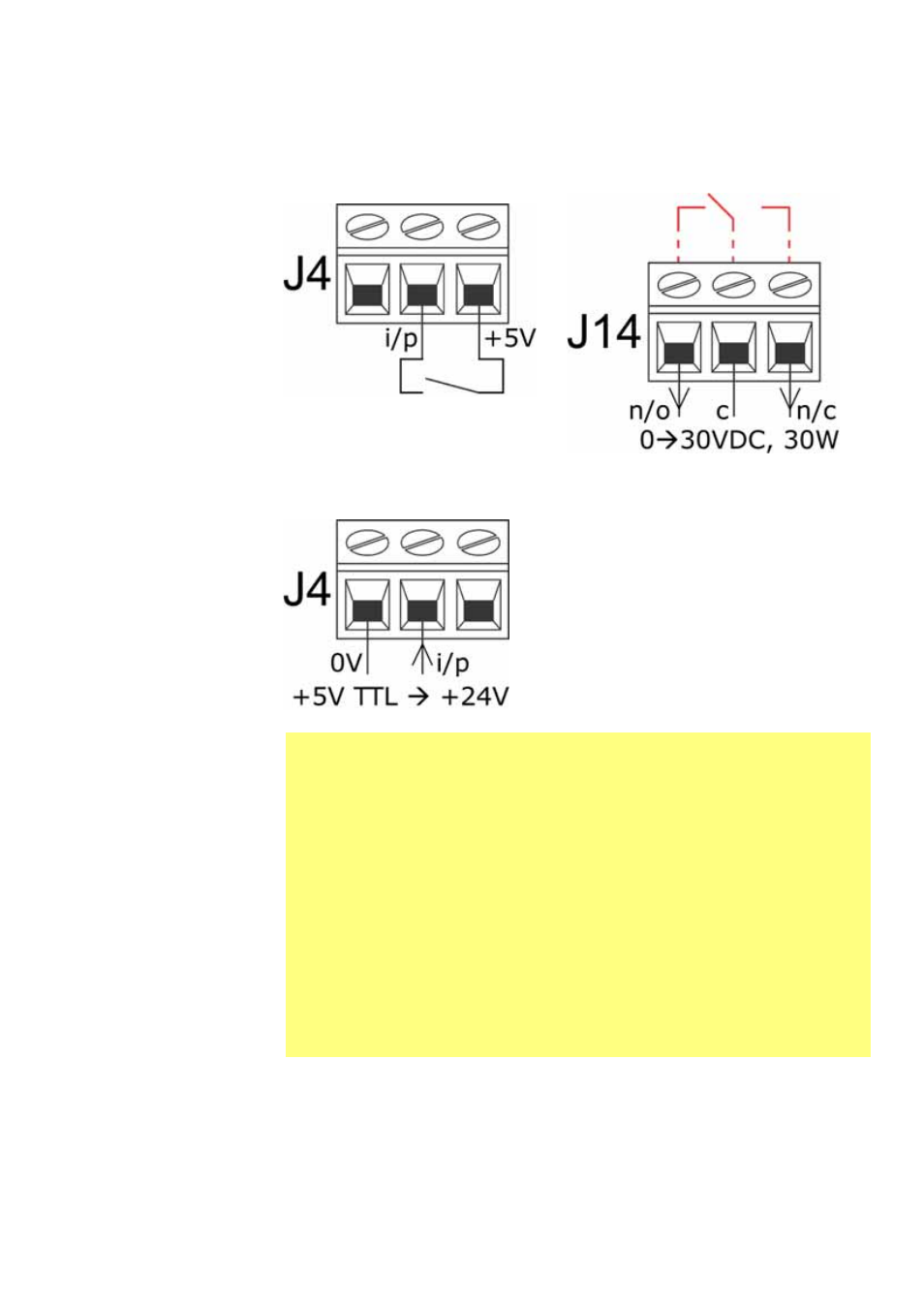

Entradas Salidas
Marcha/parada y otros comandos de
cambio del estado se pueden
conmutar, arriba, o se pueden
ejecutar mediante una señal lógica,
debajo
Salida de relé 1, mostrando (rojo) su
configuración interna
Conexiones típicas
