20.6 Entrada de detección de fugas

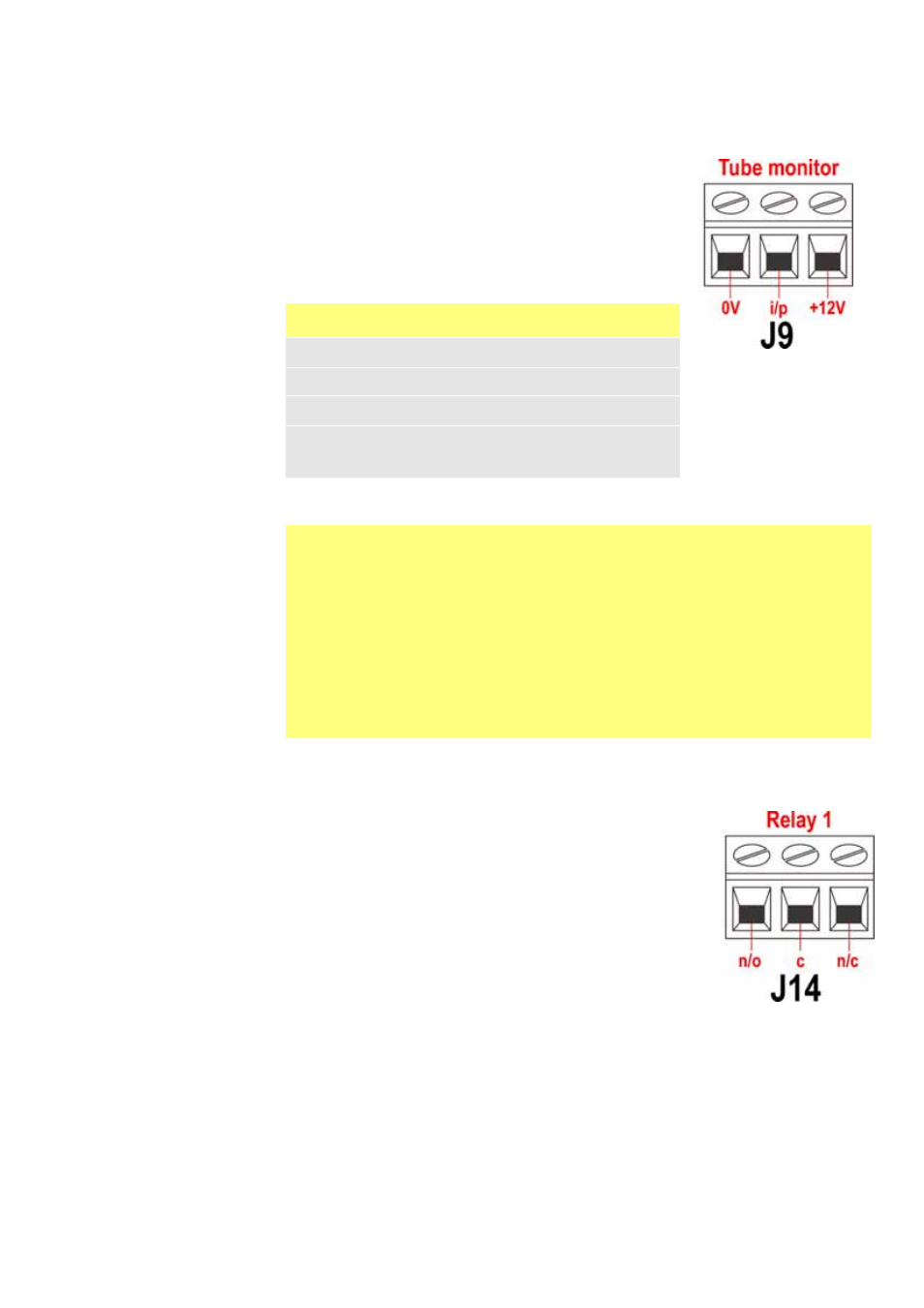

Conecte un dispositivo remoto de detección de fugas entre el
terminal de +12 V y el terminal i/p en el conector del
Monitor de mangueras (J9). El circuito cerrado indica una
fuga. Como alternativa, se puede aplicar una entrada lógica
al terminal i/p, y conectar a tierra el terminal de 0 V. Una
entrada alta indica la existencia de un goteo. Conecte el
cable del detector de goteo del monitor de mangueras
Watson-Marlow de la siguiente manera:
Nota: Use sólo monitores de mangueras Watson-Marlow de la serie 620.
20.7 Salidas 1, 2, 3, 4
Nota: Aquí está representado el relé 1 (J14). Los relés 2, 3 y 4
(J15, J16 y J17) funcionan de manera idéntica.
Conecte el dispositivo de salida al terminal c (común) del
conector del relé elegido y el terminal n/c o el terminal n/o
(normalmente cerrado o normalmente abierto) según sea
necesario. Configure el software de la bomba de acuerdo con
ello. Véase la sección 19.10, Salidas.
Por omisión, el relé 1 está configurado para indicar el estado de
Marcha/Parada; el relé 2 está configurado para indicar el estado
de Sentido de giro; el relé 3 está configurado para indicar el
estado de Automático/manual; el relé 4 está configurado para
indicar el estado de Alarma general. Véase la sección 12, Primera puesta en marcha.
Importante: salidas de estado de la bomba
Las salidas 1-4 están disponibles como contactos de relés inversores
unipolares: Relé 1, 2, 3 y 4. Realice la conexión a los contactos normalmente
abiertos o normalmente cerrados del relé según sea necesario y configure el
software de la bomba de acuerdo con ello. Véase Salidas.
Nota: El voltaje nominal máximo de los contactos de los relés de esta bomba
es de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación: es decir, 1 mA a 5 V CC
mínimo.
Color de los cables del
monitor de mangueras
M×dulo 620N
Azul Terminal J9 0 V
Amarillo Terminal i/p J9
Rojo Terminal J9 +12 V
Conecte el extremo del blindaje en el módulo 620N con un casquillo
EMC de 360° si es necesario. Véase 22.2, Cableado.
