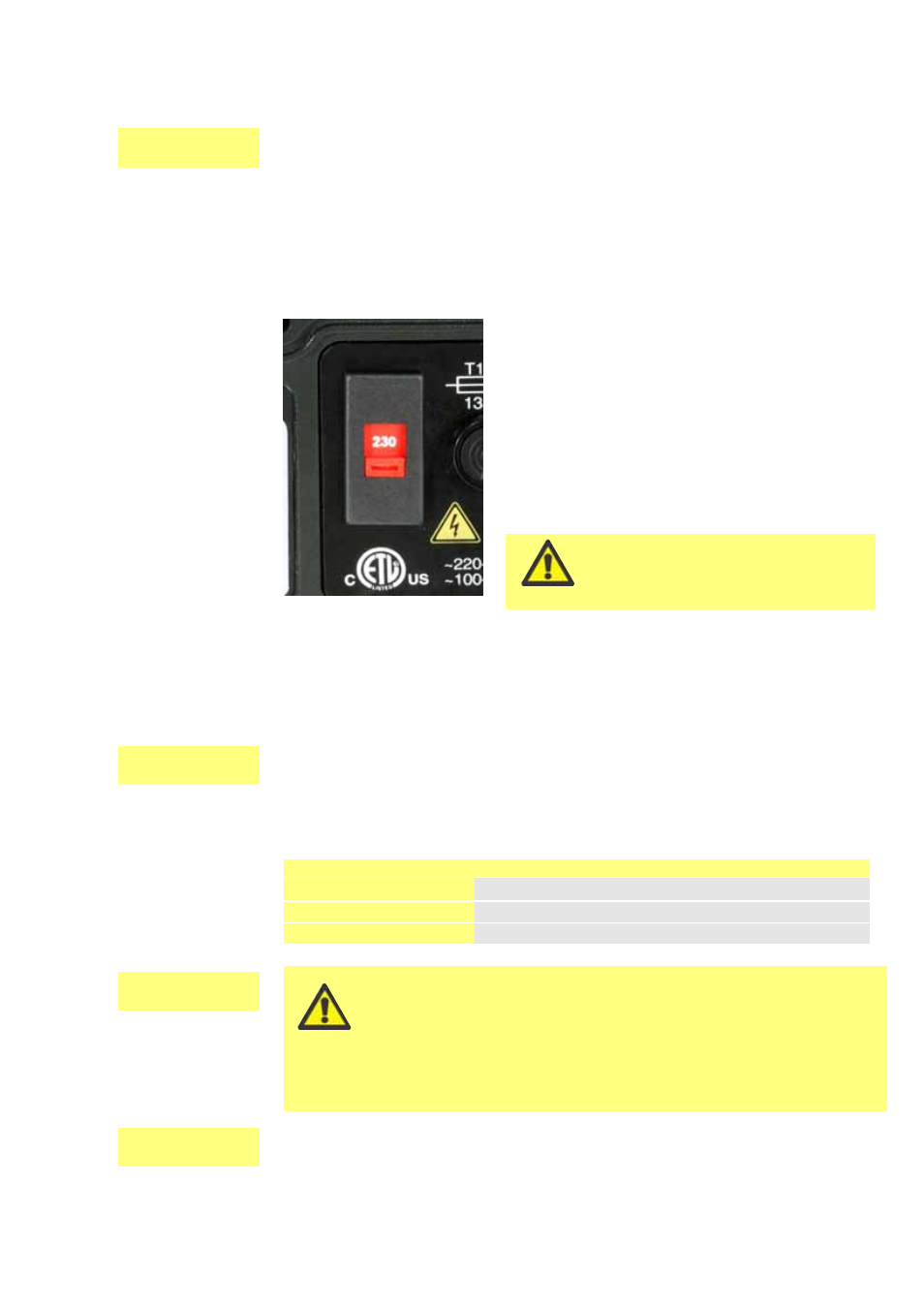

El selector de voltaje va montado en la placa de
conmutación en la parte posterior de la bomba,
protegido del agua por el módulo 620N (620DuN). El
módulo se tiene que desmontar para poder acceder a la
placa de conmutación. Véase la sección 20.1, Retirada
y reposición del módulo estanco 620N. Ajuste el
selector de voltaje a 115 V para redes de 100-120 V
50/60 Hz y a 230 V para redes de 200-240 V 50/60 Hz.
Verifique siempre el conmutador selector de voltaje
antes de conectar la alimentación de red. Establezca
una conexión apropiada a una red monofásica de
suministro eléctrico.
En aplicaciones con un ruido
eléctrico excesivo, recomendamos
utilizar supresores de sobre tensión
de alimentación convencionales.
DiN
Cable de alimentación: La bomba viene equipada con un casquillo para paso de cable
y aproximadamente 2,8 m de cable de alimentación. El cable para Europa cumple con el
código armonizado H05RN-F3G0.75 si se utiliza en combinación con nuestro casquillo
(código SL0128), que es apto para recubrimientos de cables con un diámetro exterior de
4 – 7 mm. El cable para América del Norte es del tipo SJTOW 105C 3-18AWG VW-1 si se
utiliza en combinación con nuestro casquillo (código SL0123), que es apto para
recubrimientos de cables con un diámetro exterior de 7 – 9 mm.
Los cables de alimentación de las bombas con la especificación NEMA 4X van equipados
con el enchufe de red normal en EE. UU. Las bombas con la especificación IP66 se
suministran sin enchufe. El cableado de un enchufe de corriente lo deberá llevar a cabo
un personal debidamente preparado y cualificado.
10 Conexión a una fuente de
alimentación
Hace falta un suministro eléctrico bien regulado, junto con conexiones de cableado que
cumplan con las prácticas recomendables de inmunidad al ruido. No se recomienda situar
estos accionamientos junto con suministros eléctricos inductivos tales como contactores
trifásicos y calentadores de inducción sin prestar una atención especial a niveles
inaceptables de ruido transmitidos por el suministro eléctrico.
DiN
DiN, Di
Europa América del Norte
Línea marrón negro
Neutro azul blanco
Tierra verde y amarillo verde
Códigos de los conductores
Si el cable de alimentación de red no es apropiado para su instalación, es posible
sustituirlo. Por favor, póngase en contacto con el centro de servicio Watson-Marlow Bredel
de su zona.
El conmutador de selección de voltaje no se ve cuando está
montado el módulo estanco 620N. No ponga en marcha la
bomba a menos que haya comprobado que está ajustada para
funcionar con la alimentación eléctrica de la que dispone,
desmontando el módulo e inspeccionando el conmutador, y luego
volviendo a montar el módulo. Véase la sección 20.1, Retirada y
reposición del módulo estanco 620N
