Número Clasificación Nombre Códigos de unidades
0 66 Caudal
16, 17, 18, 19, 22, 24, 28,
30, 131, 136, 137, 138
1 68
Volumen
totalizado
40, 41, 42, 43
4 VARIABLES
4.1 Variables del dispositivo (Device variables)
El convertidor MX4H contempla 2 device variables:
4.2 Variables dinámicas (Dynamic variables)
El dispositivo dispone sólo de una variable dinámica que es el caudal y que está asociada
al bucle de corriente.
5 COMANDOS
5.1 Comandos universales (Universal commands)
Todos los comandos universales están disponibles. Los comandos que tienen algunas
particularidades a destacar son las siguientes:
Comando 3. Retorna la “Primary variable” con 9 bytes de datos en la respuesta.
Comando 14. Retorna la siguiente trama:
“0x00, 0x00, 0x00, Código de unidades de la PV, 0x7F, 0xA0, 0x00, 0x00, 0x7F, 0xA0,
0x00, 0x00, 0x7F, 0xA0, 0x00, 0x00”
Con esto se indica al maestro que el convertidor MX4H no contempla información de
transductor.

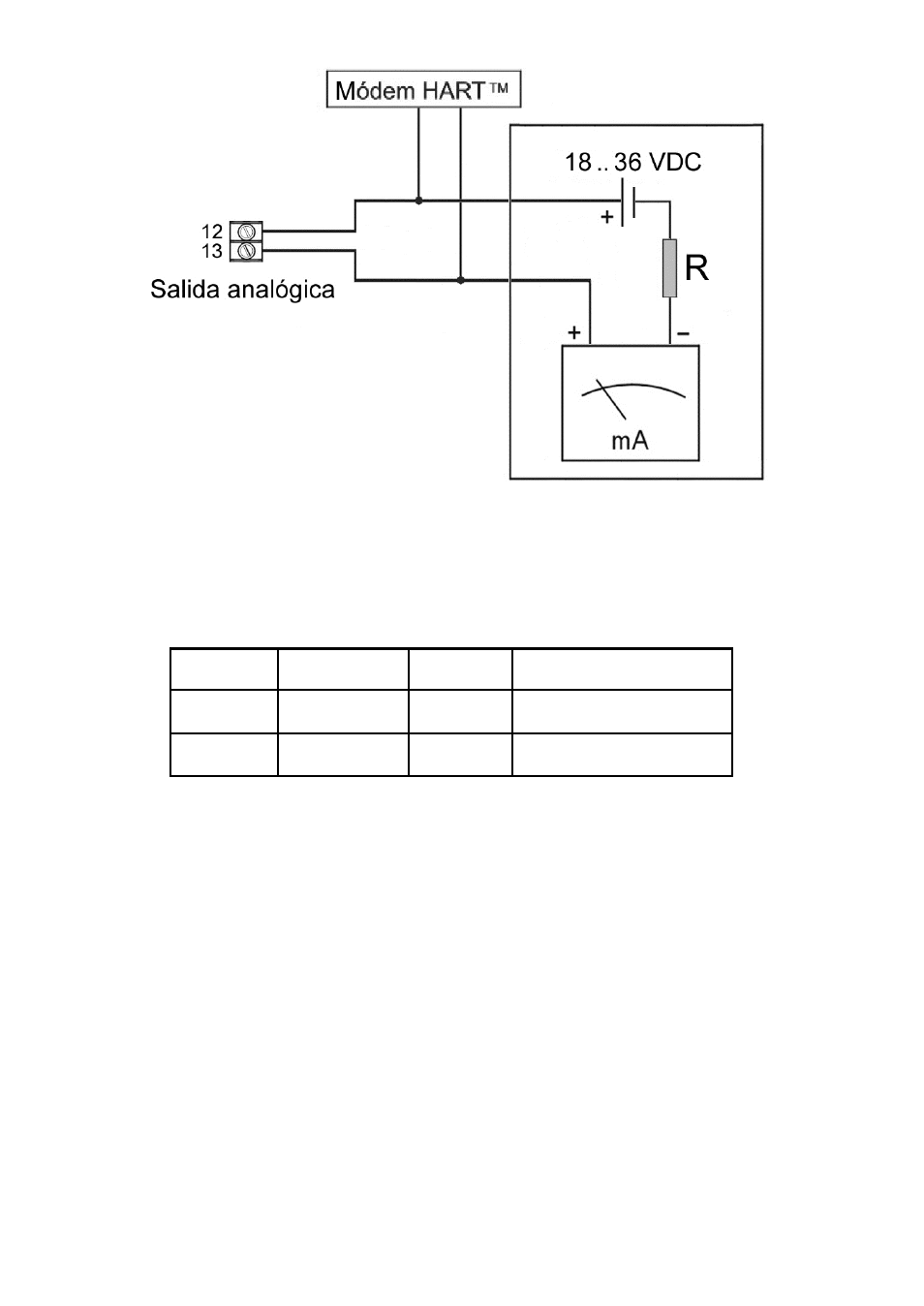

Esquema de conexión
