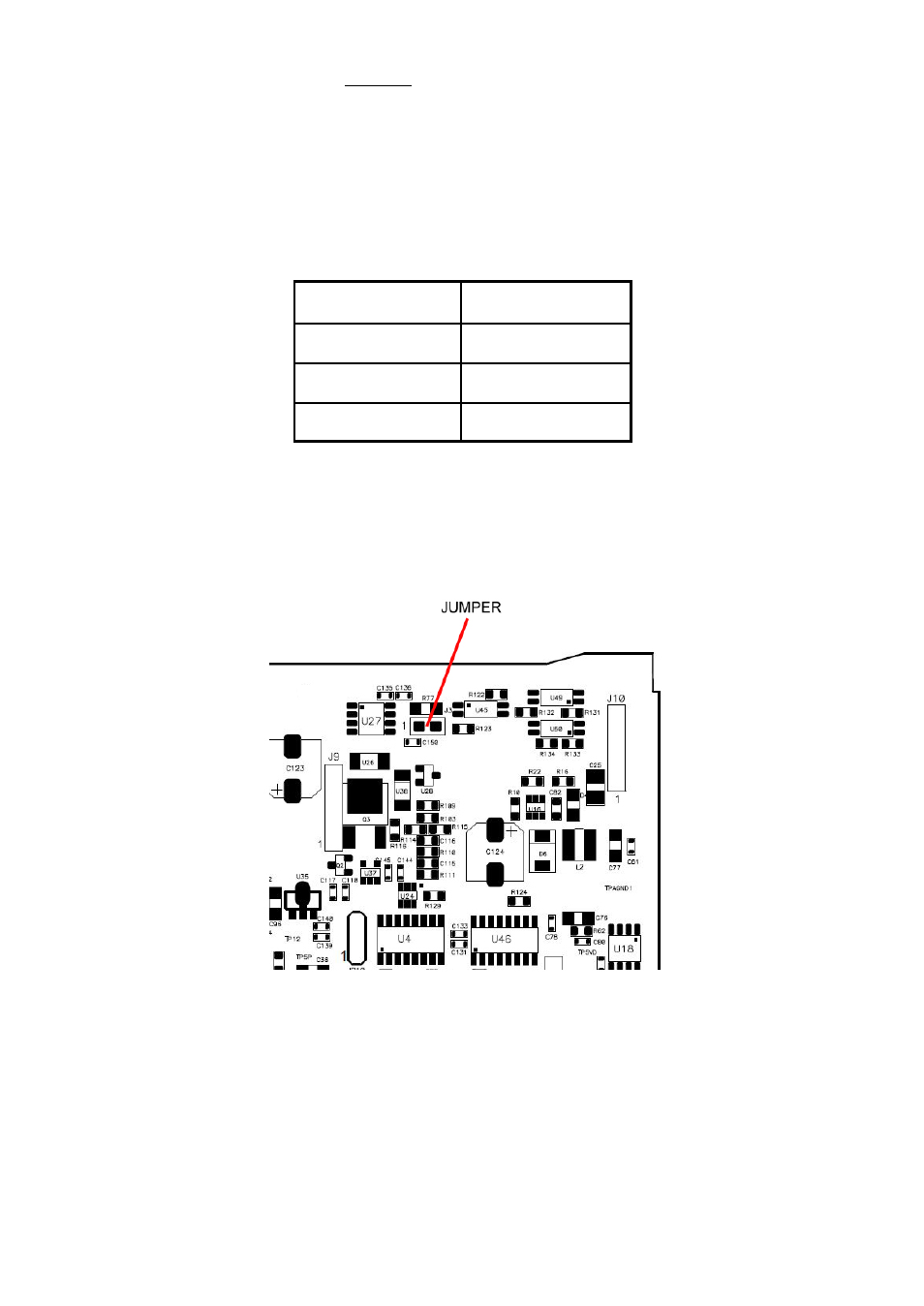

En algunos casos en que se conectan varios dispositivos en una línea es necesario
incorporar en el último una impedancia. Si el convertidor MX4B fuera este dispositivo,
dicha impedancia puede hacerse efectiva colocando un jumper en la posición indicada en
la figura siguiente.
Terminal
1 B
2 A
13 Masa (GND)
La malla o pantalla se recomienda que sea conectada a masa sólo en uno de los
extremos.
La conexión del cable entre el convertidor MX4B y un Máster es la siguiente:
Convertidor
MX4B
Maestro
Terminal A A/D-
Terminal B B/D+
GND G/Referencia
