Tecfluid MX4B - Manual (Página 19)

19

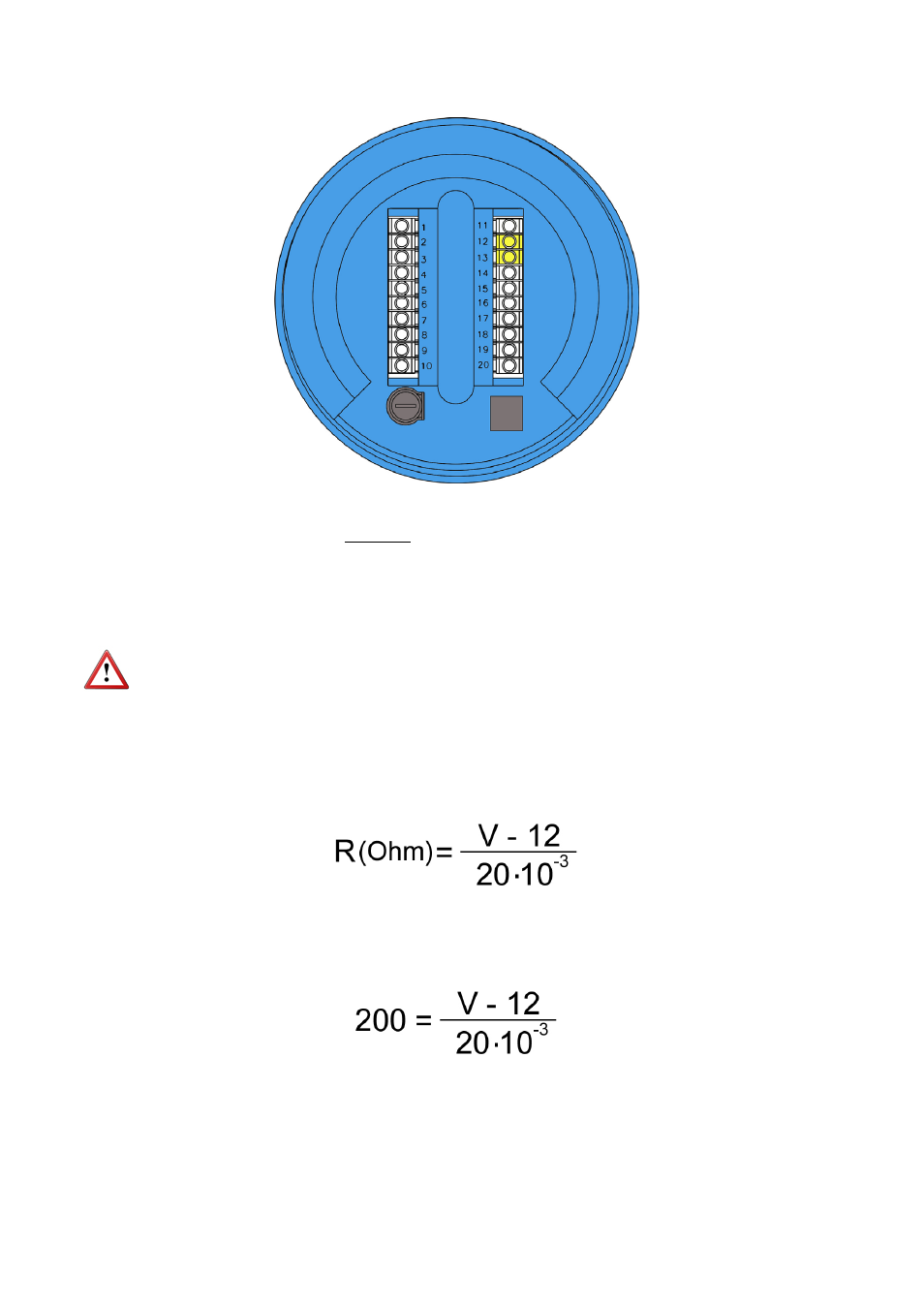

2.1 Conexión del bucle de corriente
Terminal
12 mA (+)
13 mA (-)
La salida de mA está galvánicamente aislada.
NOTA: La salida analógica lleva incorporada una protección contra inversión de
polaridad. Debido a otra protección contra sobretensiones, si se conecta una tensión de
alimentación del lazo superior a 32 V podría llegar a dañar el convertidor.
En el caso de un transmisor HART , deberá añadirse una resistencia de carga (R), cuyo
valor no será inferior a 200 Ω, y su valor máximo dependerá de la tensión de alimentación
del bucle de corriente

Por lo tanto, la tensión mínima de funcionamiento será V= 16 V.
Este valor está calculado sin tener en cuenta la resistencia del cable.
Esta resistencia dependerá de cada tipo de cable y de su longitud, y debe ser sumada a
la resistencia de carga para calcular la tensión mínima de funcionamiento del sistema.
