17
01 87 01 7A 0B
ID del esclavo (MX4B)
Función
* Código de error CRC

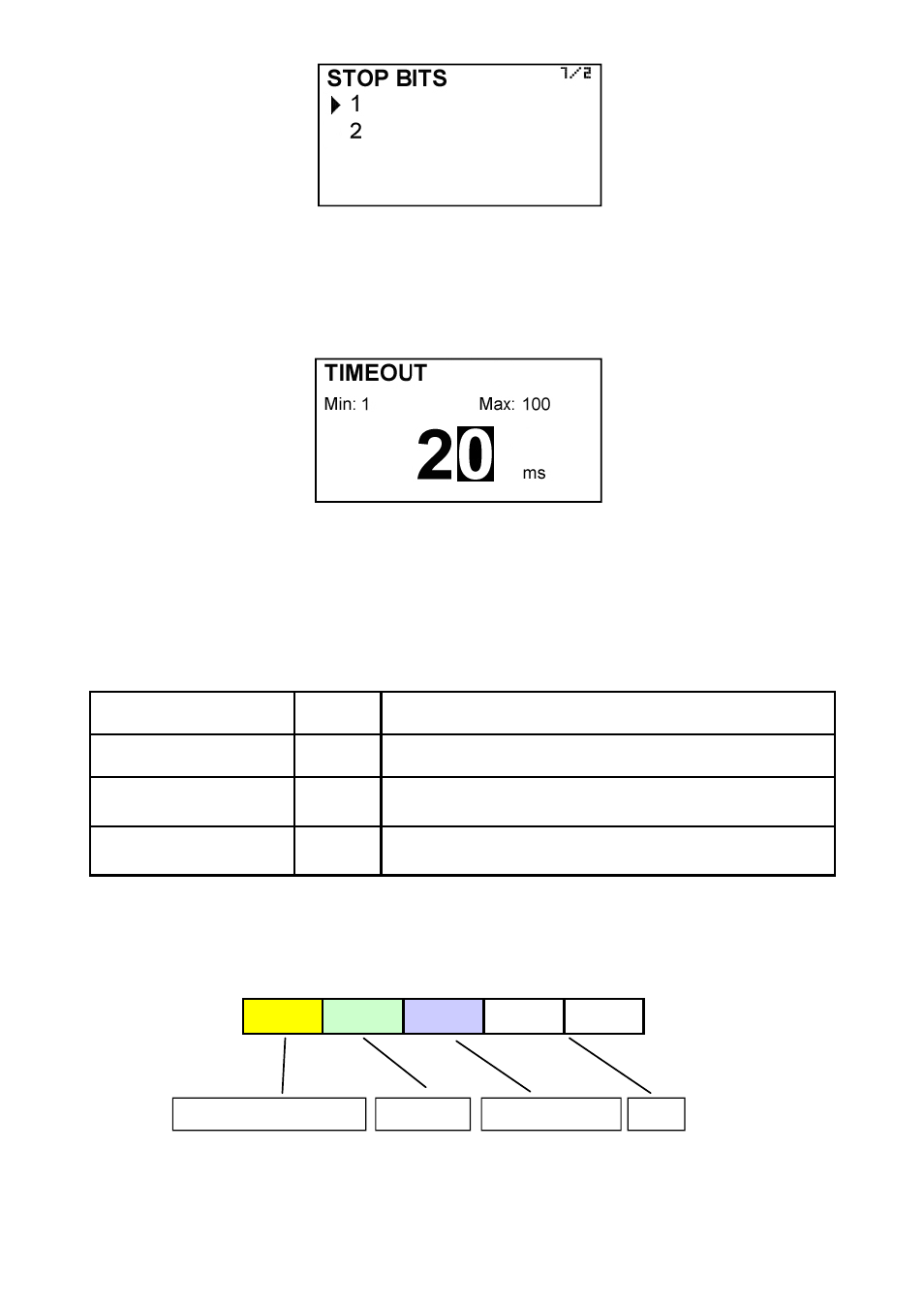

8.5 Timeout
Es el tiempo mínimo entre tramas. Por defecto es 20 ms. En esta pantalla puede
programarse un valor distinto, teniendo en cuenta que debe ser como mínimo el tiempo
correspondiente a 3,5 caracteres. Si se intenta programar un valor inferior internamente
quedara limitado a dicho valor.
Una vez realizados los pasos anteriores, se puede proceder a realizar la comunicación
con un máster.
9 ERRORES
El convertidor MX4B puede responder reportando errores durante el proceso de
transmisión o recepción.
Los errores implementados en el convertidor son los siguientes:
Cuando se produce alguno de estos errores, el convertidor MX4B responde con una
trama con la siguiente estructura:
*
La función es la misma que había enviado el máster cambiando el primer bit de 0 a 1.
En el ejemplo la función que había enviado el maestro era la 07 y el convertidor responde
con el código 01 (función no implementada).
Error
Código
(Hex)
Función no
implementada
0x01
Dirección de datos
errónea
0x02
Valor de dato erróneo 0x03
Descripción
La función indicada por el máster no está contemplada
en el convertidor MX4B
El registro al que se quiere acceder (leer o escribir)
está fuera de los límites que permite el convertidor.
El valor contenido en el campo de datos no es un valor
permitido para el convertidor.
