3 CONEXIÓN ELÉCTRICA
Para la conexión eléctrica, el automatismo está provisto de una regleta de terminales.
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples
con secciones de cables del orden de 0,25 o 0,5 mm
2
con el fin de facilitar la conexión. Es
siempre conveniente mantener separados en mangueras diferentes los cables que van
conectados a la alimentación y los cables que llevan señales de comunicación.
Antes de empezar la instalación eléctrica se debe asegurar que los prensaestopas se
ajustan a las mangueras a emplear para garantizar la estanqueidad del equipo. Los
prensaestopas PG11 utilizados son aptos para cables con diámetro exterior entre 6 mm y
10 mm.
Para efectuar la conexión, se debe pelar la cubierta de la manguera para liberar los cables
interiores. Se recomienda el estañado de las puntas de los cables para evitar hilos
sueltos. Seguidamente, pasar las mangueras por los prensaestopas y atornillar los cables
en las posiciones correspondientes. Por último, cerrar bien los prensaestopas de forma
que se mantenga su índice de protección.

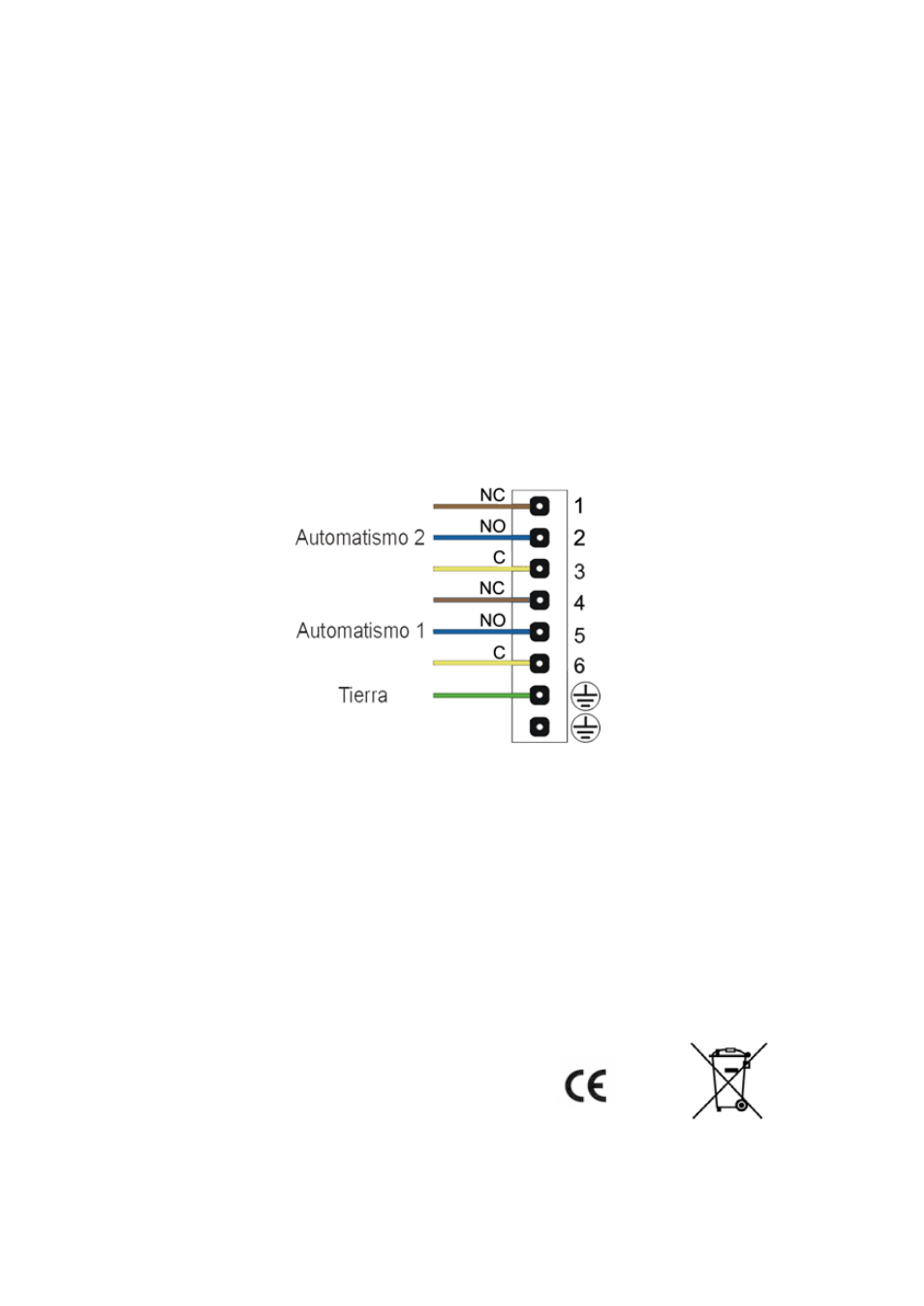

La numeración de los conectores queda indicada en el circuito impreso.
7
Nota: Los contactos están definidos con la leva SIN actuar sobre la palanca del
microrruptor.
4 CARACTERÍSTICAS TÉCNICAS
Tensión máxima 250 VAC
Corriente máxima 3 A
Contactos conmutados libres de potencial
Temperatura ambiente -25 ... +100 ºC
Tipo de protección: IP67
Conforme a la Directiva 2004/108/CE
Conforme a la Directiva 2002/96/CE
Conforme a la Directiva 2006/95/CE
