AUTOMATISMO AMM
1 INTRODUCCIÓN
El automatismo AMM puede utilizarse para generar un aviso o una maniobra cuando el
caudal o el nivel que está midiendo el instrumento alcanza un determinado valor en la
escala de medición.
Consta de un microrruptor accionado por una leva excéntrica montada en el eje de la
aguja indicadora.
En un mismo instrumento, pueden haber uno o dos microrruptores, según los puntos que
se desee detectar.
2 AJUSTE DEL PUNTO DE ACCIONAMIENTO
Para acceder al automatismo, debe retirarse la tapa frontal quitando los 4 tornillos de
sujeción M5 x 16 DIN 912, empleando una llave Allen de 4 mm. Seguidamente, retirar la
carátula desplazándola hacia la izquierda.

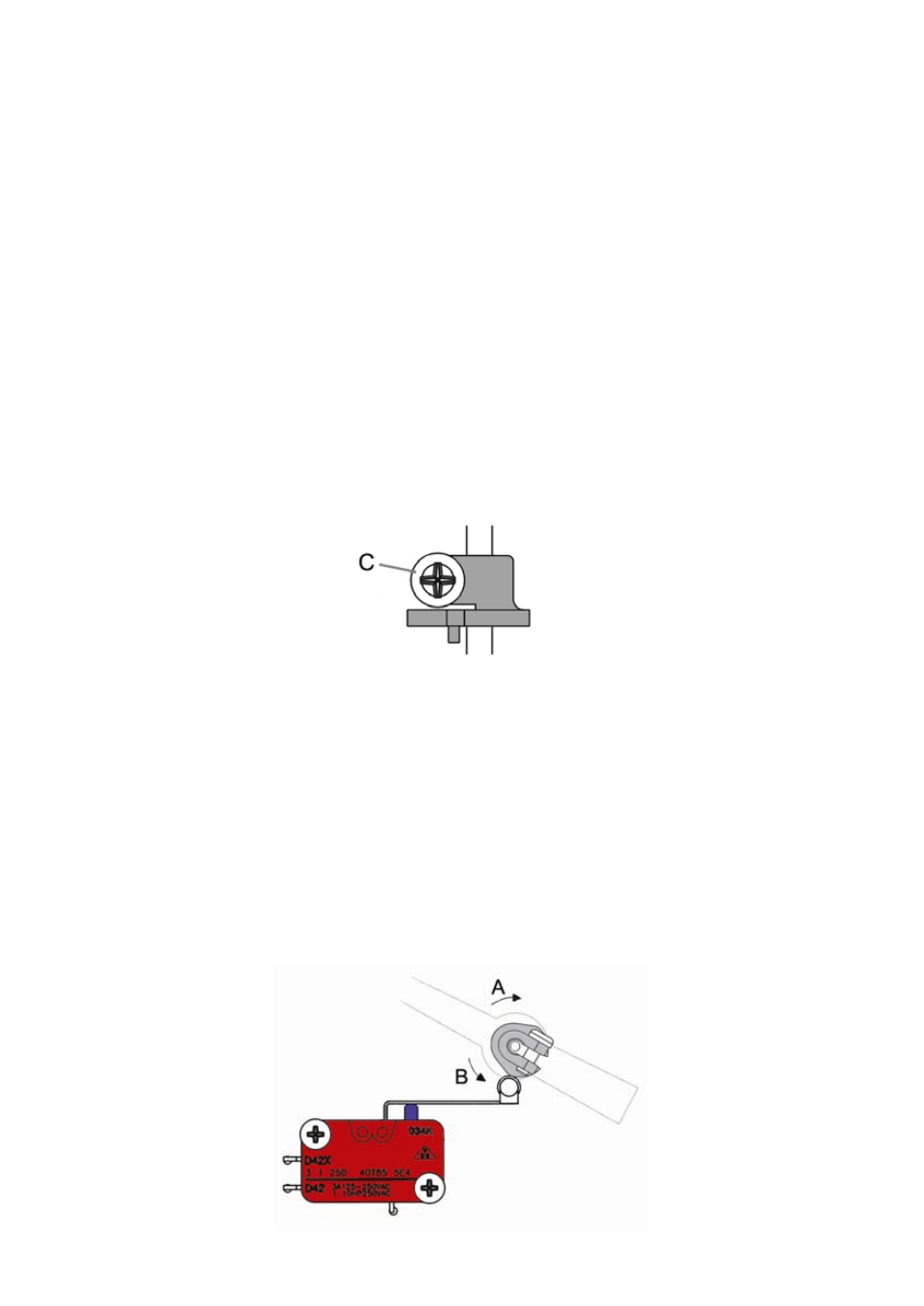

Para ajustar el punto de accionamiento del automatismo, debe aflojarse ligeramente el
tornillo (C) de la leva y girar la leva con respecto al eje hasta alcanzar el punto de
accionamiento deseado.
Vista de la leva
actuando sobre
la palanca del
microrruptor
Para girar la leva sobre el eje, no debe sujetarse el eje por la aguja indicadora ya que
existe la posibilidad de mover la aguja con referencia al eje. Debe sujetarse directamente
el eje.
Para las series SC BD, SC DES, DP BD, DP DES SM y LP, si se gira la leva en el sentido
A, el punto de accionamiento se alejará del cero de la escala, y si se gira en el sentido B,
el punto de accionamiento se acercará al cero de la escala.
Para las series SC ED, SC DAB, DP ED y DP DAB, si se gira la leva en el sentido A, el
punto de accionamiento se acercará del cero de la escala, y si se gira en el sentido B, el
punto de accionamiento se alejará al cero de la escala.
Una vez posicionada la leva y apretado el tornillo prisionero (C), debe verificarse el
funcionamiento del automatismo moviendo el eje y comprobando el accionamiento en el
punto deseado.
