3 AJUSTE DEL PUNTO DE ACCIONAMIENTO
Para acceder al automatismo, debe retirarse la tapa frontal quitando los 4 tornillos de
sujeción M5 x 16 DIN 912, empleando una llave Allen de 4 mm. En la parte posterior de la
aguja indicadora se encuentran los tornillos de fijación del punto de accionamiento.
Para desplazar el punto de accionamiento, debe aflojarse ligeramente el tornillo de fijación
sin quitar la carátula (ver figura de la página siguiente). Seguidamente, se sitúa la aguja
del automatismo en el valor de la escala escogido, fijándola de nuevo por medio del
tornillo.
Por defecto, cuando el aparato lleva un solo AMD, viene configurado para detección de
nivel mínimo.
4 CONEXIÓN ELÉCTRICA
Para acceder a las conexiones eléctricas debe quitarse la carátula de la escala. Para ello,
deslizarla hacia la izquierda por la ranura hasta que quede libre.
AUTOMATISMO AMD
1 INTRODUCCIÓN
El automatismo AMD puede utilizarse para generar un aviso o una maniobra cuando el
caudal o el nivel que está midiendo el instrumento alcanza un determinado valor en la
escala de medición.
Consta de un detector inductivo NAMUR tipo ranura que se acciona mediante una lámina.
Debido a que el accionamiento se realiza sin contacto físico, el automatismo no tiene
ninguna influencia en el movimiento de la aguja indicadora.
En un mismo instrumento, pueden haber uno o dos detectores, según los puntos que se
desee detectar. Como elemento opcional, se puede suministrar un amplificador NAMUR
con un relé de maniobra como elemento de salida.
2 FUNCIONAMIENTO
El giro de la aguja indicadora, mueve una lámina montada en su eje. Cuando la lámina se
introduce en la ranura del detector, éste cambia de estado.
El detector está montado en un soporte que incorpora una aguja que indica el punto de
accionamiento. La aguja, que pasa por debajo de la carátula de la escala, puede verse a
través de una ranura.

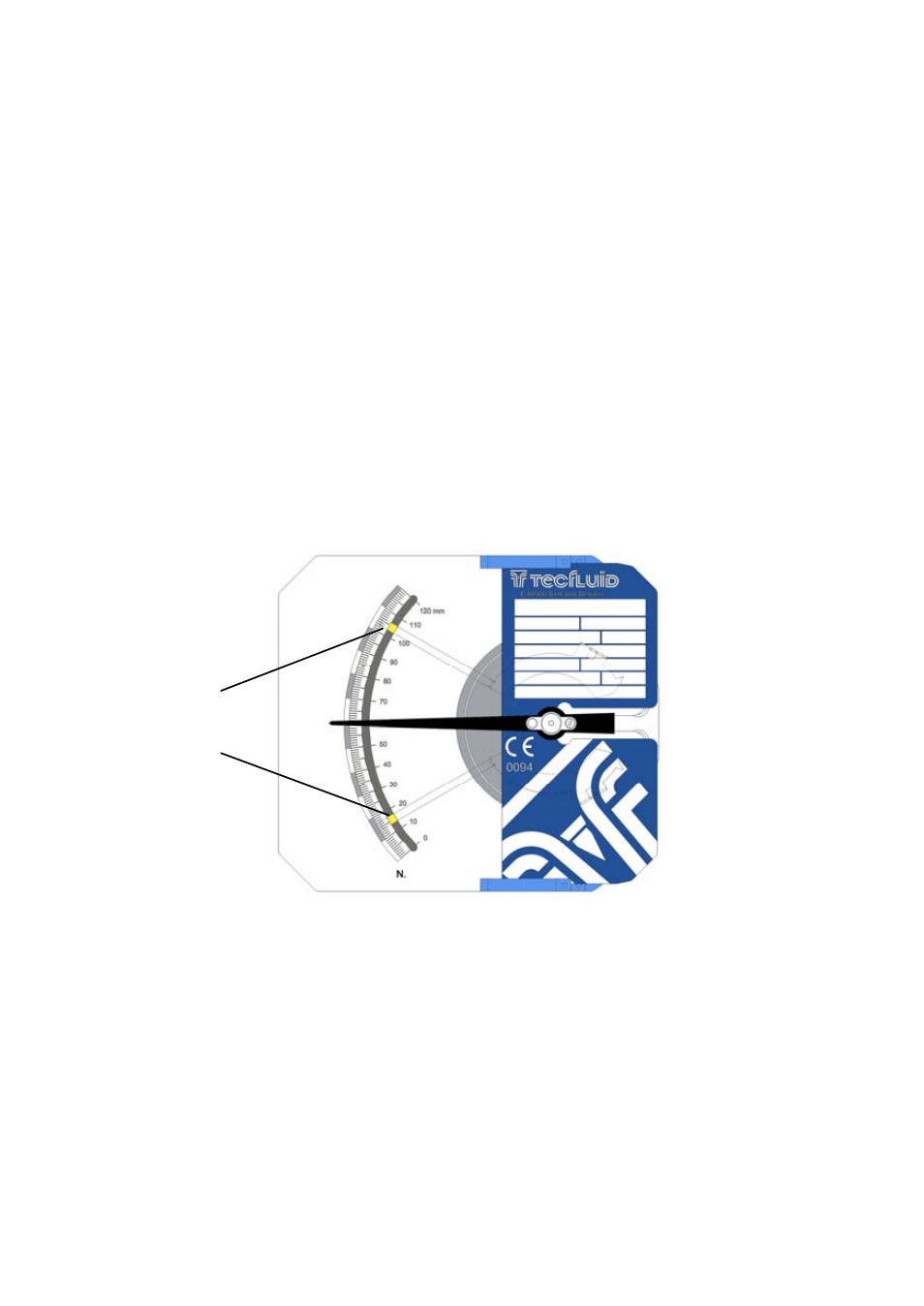

Puntos de
accionamiento
