5 MANTENIMIENTO
Comprobación eléctrica del automatismo
a) Comprobar que la tensión que llega a los bornes + y - es del orden de 7,5 V cuando
la lámina está dentro de la ranura. Conectar un multímetro con su escala de mA en
corriente continua, en serie con el borne +.
b) Verificar que la corriente es menor que 1 mA cuando la lámina está dentro de la
ranura y mayor que 3 mA cuando la lámina está fuera de la ranura.
Si no se dispone del amplificador NAMUR, se puede verificar la corriente aplicando el
siguiente esquema:

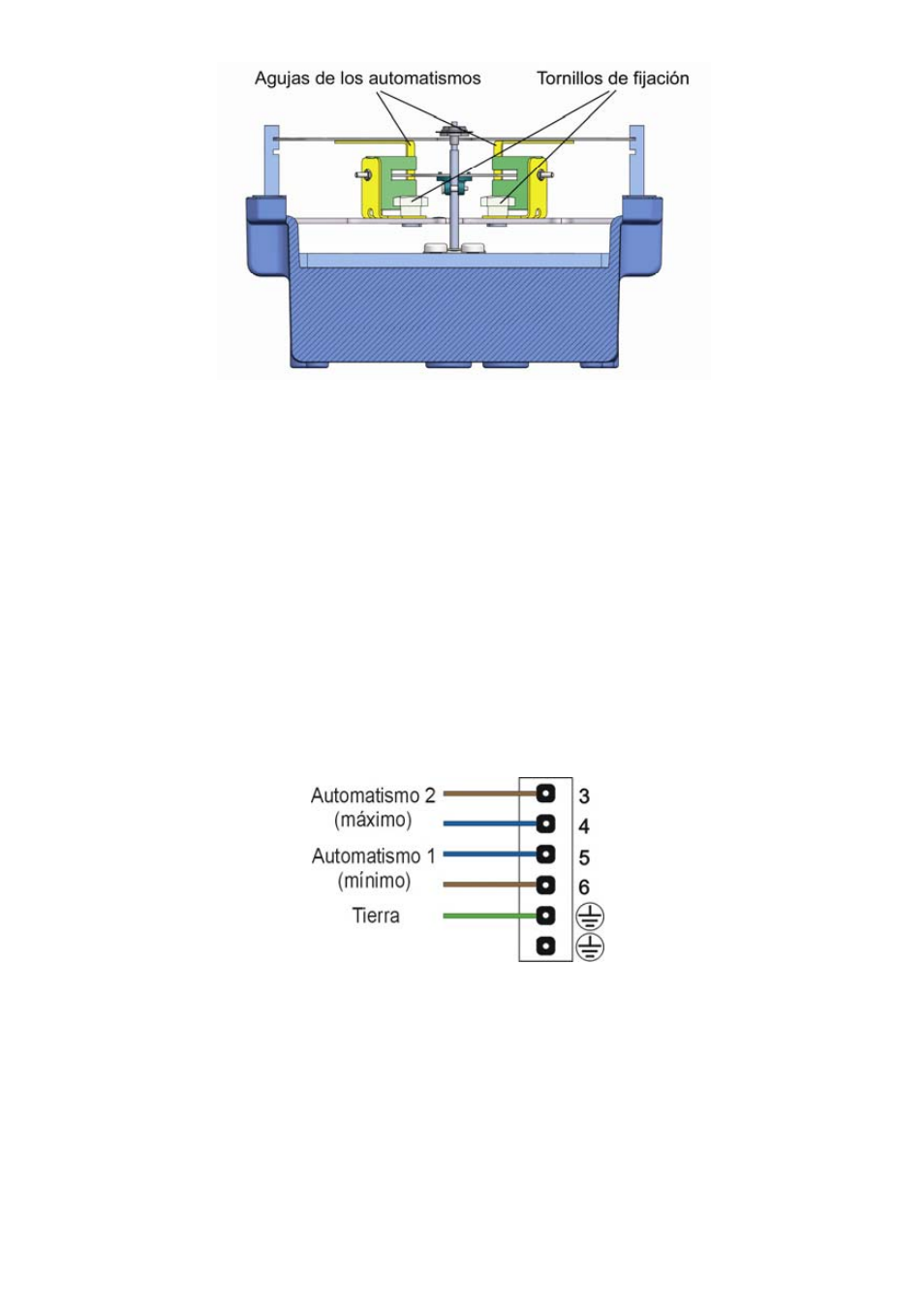

Para la conexión eléctrica, el automatismo está provisto de una regleta de terminales.
Para la instalación eléctrica se recomienda el empleo de mangueras eléctricas múltiples
con secciones de cables del orden de 0,25 o 0,5 mm
2
con el fin de facilitar la conexión.
Es siempre conveniente mantener separados en mangueras diferentes los cables que
van conectados a la alimentación y los cables que llevan señales de comunicación.
Antes de empezar la instalación eléctrica se debe asegurar que los prensaestopas se
ajustan a las mangueras a emplear para garantizar la estanqueidad del equipo. Los
prensaestopas PG11 utilizados son aptos para cables con diámetro exterior entre 6 mm y
10 mm.
Para efectuar la conexión, se debe pelar la cubierta de la manguera para liberar los
cables interiores. Se recomienda el estañado de las puntas de los cables para evitar hilos
sueltos. Seguidamente, pasar las mangueras por los prensaestopas y atornillar los cables
en las posiciones correspondientes. Por último, cerrar bien los prensaestopas de forma
que se mantenga su índice de protección.
La numeración de los conectores queda indicada en el circuito impreso.
