6 CARACTERÍSTICAS TÉCNICAS
Tensión nominal 8 V
Tensión de trabajo: 5 ... 25 V
Resistencia interna de alimentación 1 k Ω
Corriente con lámina dentro ranura
< 1 mA
Corriente con lámina fuera ranura mínimo 3 mA
Estándar: DIN EN 60947-5-6 (NAMUR)
Temperatura ambiente -25 ... +100 ºC
Tipo de protección: IP67
Inductancia propia 250 µH
Capacidad propia 50 nF
Marcado II 1 G EEx ia IIC T6
Certificado PTB 99 ATEX 2219 X
7 CARACTERÍSTICAS RESPECTO LA SEGURIDAD
Conforme a la Directiva 2004/108/CE
Conforme a la Directiva 2002/96/CE
Conforme a la Directiva 94/9/CE
Este instrumento, por ser del grupo II, va destinado al uso en lugares en los que puede
haber peligro de formación de atmósferas explosivas, exceptuando en minería.
Por ser de categoría 1G puede utilizarse en un medio ambiente en el que se produzcan
de forma constante, duradera o frecuente atmósferas explosivas debidas a mezclas de
aire con gases, vapores o nieblas.
La mirilla frontal transparente debe limpiarse siempre con un paño húmedo, para evitar
descargas electrostáticas.

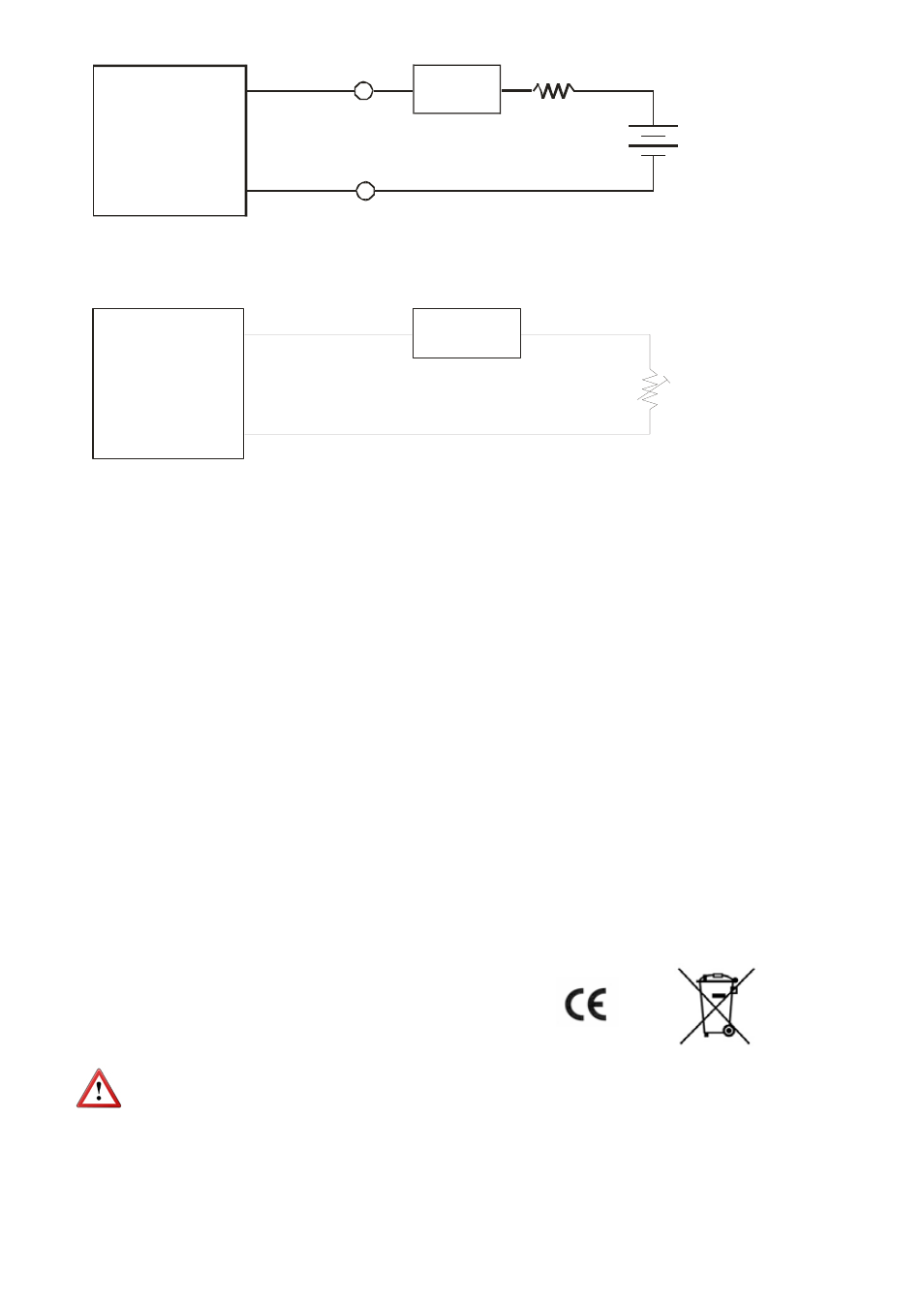

Si no se dispone del detector, se puede verificar el funcionamiento del amplificador aplicando el
siguiente esquema:
Amplificador
+
+
-
-
Multímetro
mA
Conexión
a
NAMUR
Potenciómetro 20 k
Ω
Con el potenciómetro se modifica la corriente del amplificador NAMUR. El punto de conmutación
debe quedar entre 1,2 mA y 2,1 mA. Es decir, con la corriente por debajo de 1,2 mA el relé de
salida debe tener un estado y por encima de 2,1 mA el relé debe tener el otro estado.
AMD
+
-
1 k
Ω
+
-
Bateria 9 V
(Nominal 8,2 V para
NAMUR )
Multímetro
mA
+
-
