MANTENIMIENTO
3-26
powermax1650
Manual de servicio
Reemplazo del componente del absorbedor térmico
Instalación

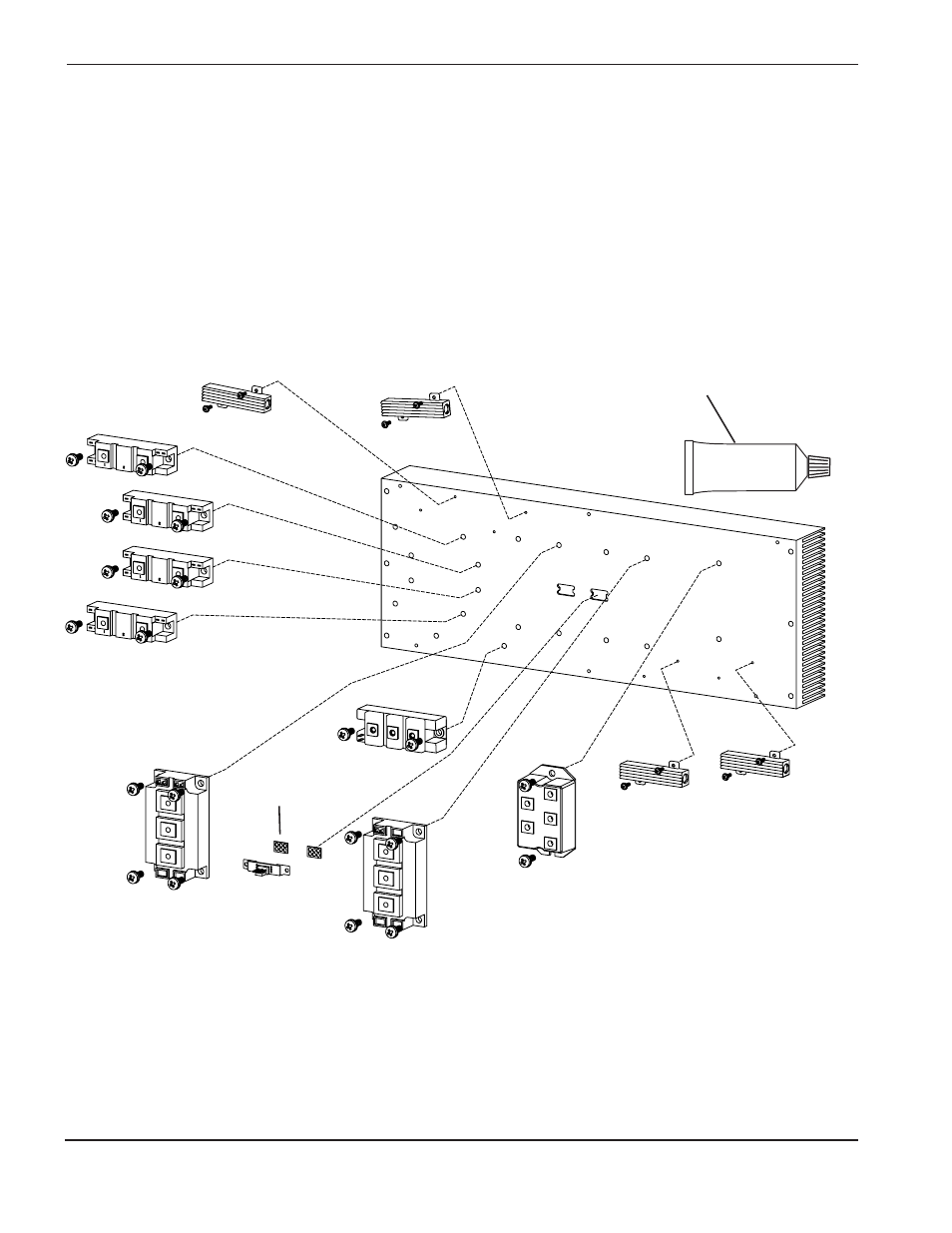

• Instale componentes del absorbedor térmico como aparece abajo.
• Use las almohadillas termales en el sensor de temperatura.
• Use grasa térmica blanca (Pieza No. 330002) en todos los componentes excepto IGBT, PFC (128745).
Use grasa térmica gris (128836) en IGBT, PFC, vea Nota 3. Aplique una capa delgada al componente,
instálelo con tornillos, y apriete a la torsión (torque) requerida. Note: Vuelva a mezclar la grasa si su
materia se separa.
• Apriete de nuevo a punto de torsión después de 2 minutos. Repita hasta que se mantenga la torsión.
Limpie la grasa excesiva del absorbedor térmico.
Notes:
1. Aplique grasa térmica blanca DC-340 (027662) y aplique torsión de 9 kgs. cms.
2. Aplique grasa térmica blanca DC-340 (027662) y aplique torsión de 40 kgs. cms.
3. Aplique grasa térmica blanca TC-330 (128836) y aplique torsión de 40 kgs. cms.
Note: grasa térmica gris TC-330 está incluida con el “kit” de reemplazo de PFC IGBT (128745)
Almohadilla
térmica
Grasa térmica
DC-340
PMX600.28
ቢ
ባ
ባ
ባ
ባ
ቢ
ቢ
ቢ
ቤ
