MANTENIMIENTO
powermax1650
Manual de servicio 3-19
Revisión de resistencia #3
• Indicador luminoso de búsqueda de averías (troubleshoot) de Antorcha-Trabada-Abierta en la tablilla de
control PCB3.
1. Chequee la resistencia entre Q15 y J17. El valor debería ser < 1
Ω
.
Si no, chequee los alambres de la antorcha, el cabezal de la antorcha, y los consumibles.
2. Chequee la resistencia entre Q15 y J17 con el sistema en el modo de prueba de gas. El valor debería ser
> 1 M
Ω
.
Si no, verifique que el electrodo y el émbolo de la antorcha se muevan libremente.
3. Arco piloto en corto circuito – chequee resistencia entre Q15 y J17 habiendo quitado la antorcha. Si el valor es
< 1 K
Ω
reemplace el IGBT del arco piloto.
4. El arco piloto está abierto – use un alambre de puente para hacer puente entre J14 y Q15- Entonces trate de
encender la antorcha. Si la antorcha se enciende, reemplace el IGBT del arco piloto.
Note: Todos los valores son ±15%.

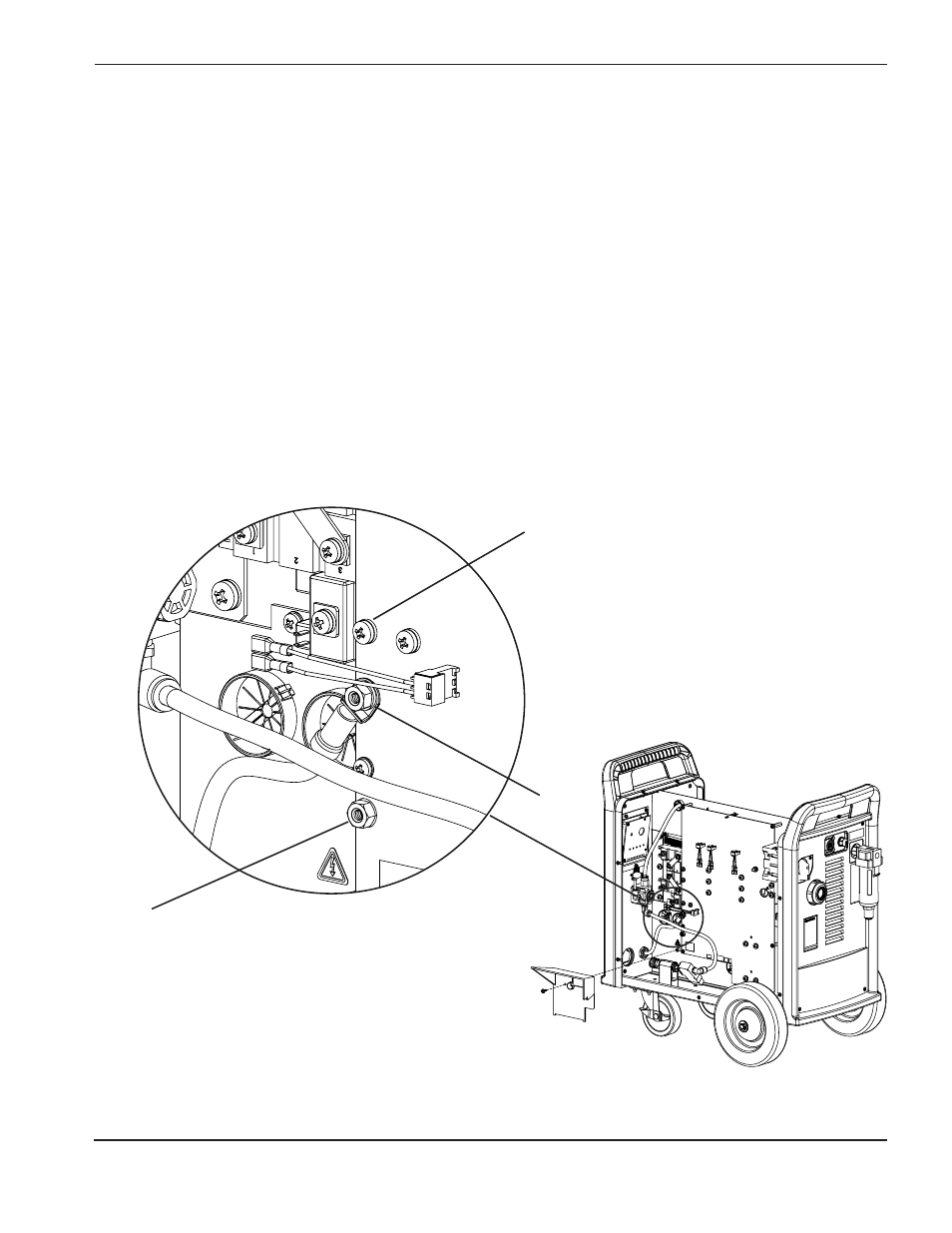

J17
IGBT del arco piloto
Q15
J14
