MANTENIMIENTO
powermax1650
Manual de servicio 3-25
Reemplazo del condensador

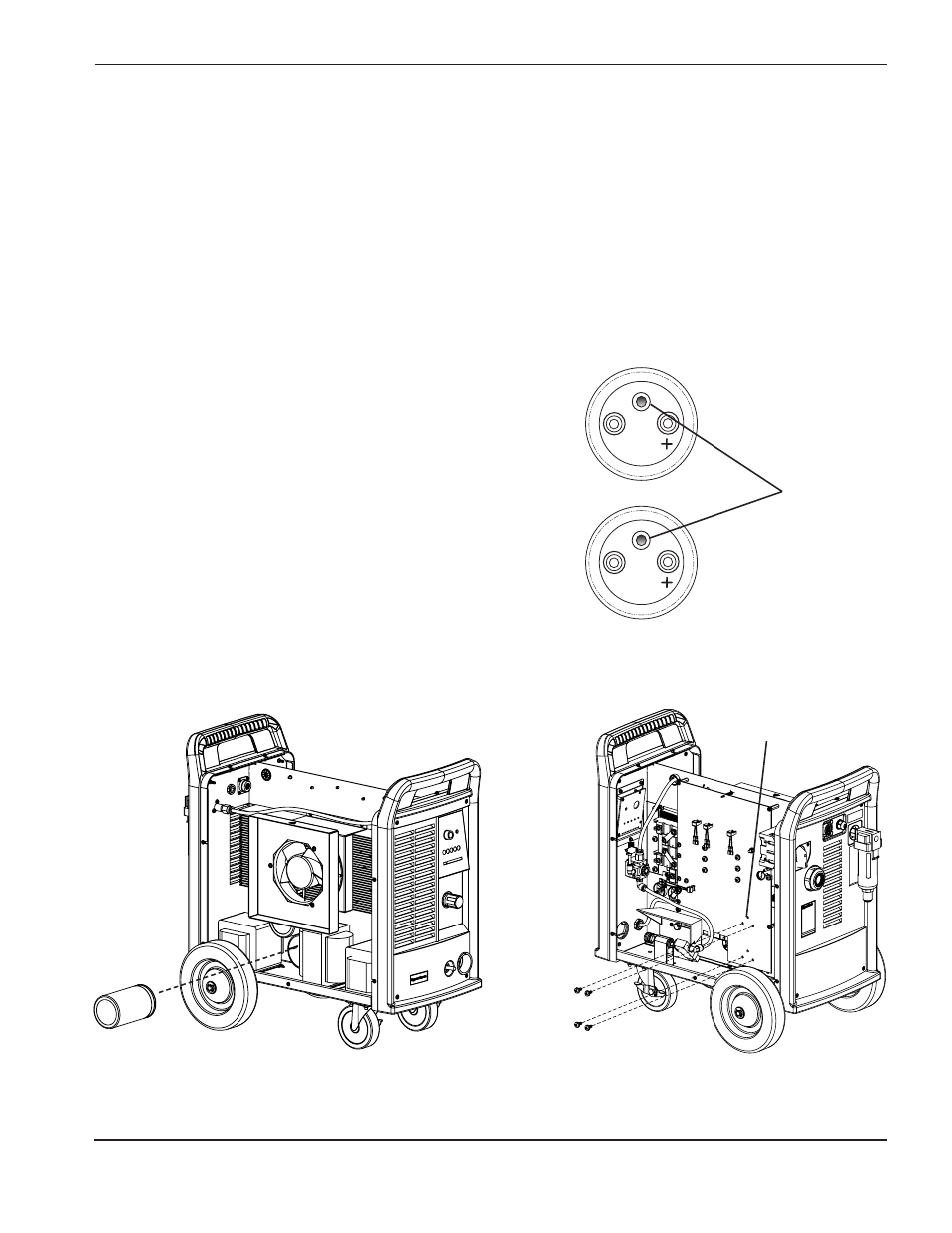

Remover – ver ilustración más abajo.
Desconecte la energía eléctrica y el gas antes de remover la cubierta de la fuente de energía.
Retire o remueva los tornillos que fijan el condensador al panel PC.
Quite el condensador del lado del ventilador en la fuente de energía.
Quite el condensador inferior primero. Entonces se puede inclinar el condensador superior hacia abajo y sacarlo.
Instalación – ver la ilustración más abajo.
Alinee el hueco purgador del condensador con el hueco
para poder ver el panel de energía.
Instale el nuevo condensador y asegúrelo con 2 tornillos.
Apriete los tornillos a 36 kgs.cm.
Instale la cubierta de la fuente de energía.
Retire e instale condensadores
del lado del ventilador.
Orientación correcta del hueco de sangrar
Retire e instale tornillos del
lado del panel de energía.
Hueco de
sangrar
Hueco para mirar
