MANTENIMIENTO

3-2

powermax1650

Manual de servicio

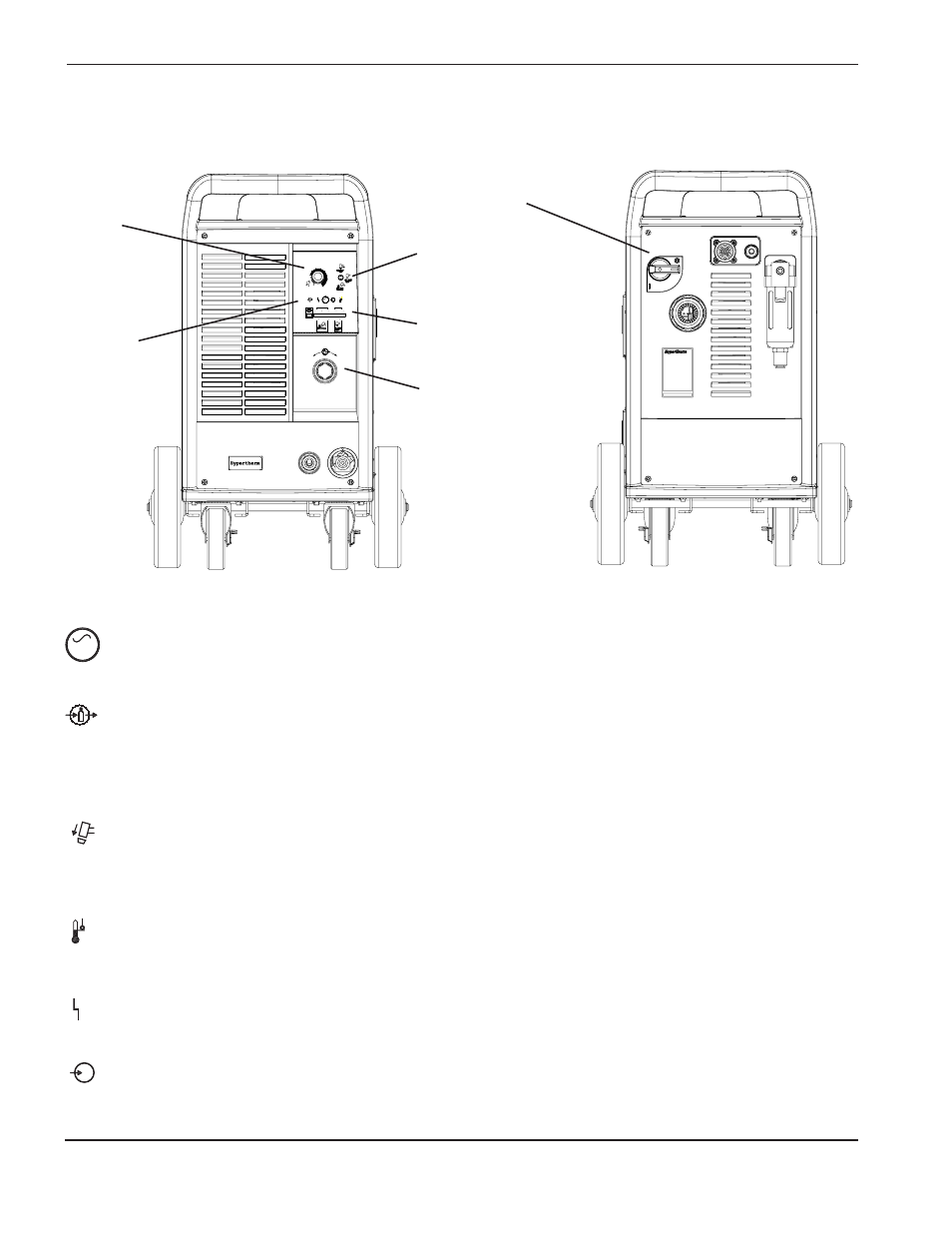

Controles e indicadores

_

+

4.0

5.0

50

60

AC

70

80

V

BAR

6.0

PSI

AMPS

30

40

100

80

60

Botón de
ajuste de la
corriente
(amperios)

Interruptor
de modo

Indicadores
luminosos

Indicador
de presión

Regulador
de presión

Interruptor ON (I)/OFF (0)
(Encendido/apagado)

Indicador luminoso verde para ON (encender)
Cuando esté iluminado, indica que se ha conectado potencia eléctrica al sistema y el interruptor de
potencia está ON ( I ).

Indicador luminoso para presión baja de gas
Amarillo:

Cuando esté parpadeando, indica que la presión del gas es inferior a 4,5 bar, para cortar, o
2,8 bar para ranurar.

Verde: Cuando esté iluminado, indica que hay presión de gas aceptable para la operación de la

antorcha.

Indicador luminoso amarillo para la capuchón de la antorcha

Cuando esté iluminado, indica que el capuchón de retención está flojo o no ha sido instalado.
NOTE: Se debe corregir la condición y debe apagarse la potencia primaria y luego volvérsela a encender
para rearmar el indicador luminoso.

Indicador luminoso amarillo, de temperatura

Cuando esté iluminado indica que la temperatura de la fuente de energía ha excedido su límite de
operación.

Indicador luminoso rojo, de falla

Cuando esté iluminado indica que hay una condición de falla lo cual previene la operación del sistema.

Indicador luminoso amarillo, de voltaje bajo de línea

Cuando esté iluminado indica que el voltaje de línea está a menos de 170 VAC o más arriba de
680 VAC. En las unidades CE, puede indicar que hay una fase faltante.

AC

V

Indicadores luminosos
