MANTENIMIENTO
3-24
powermax1650
Manual de servicio
Reemplazo del cable con pinza de trabajo
Desconecte la potencia eléctrica, el suministro de gas, el cable de la antorcha, y quite la barrera ETR antes de
quitar el cable de trabajo viejo.

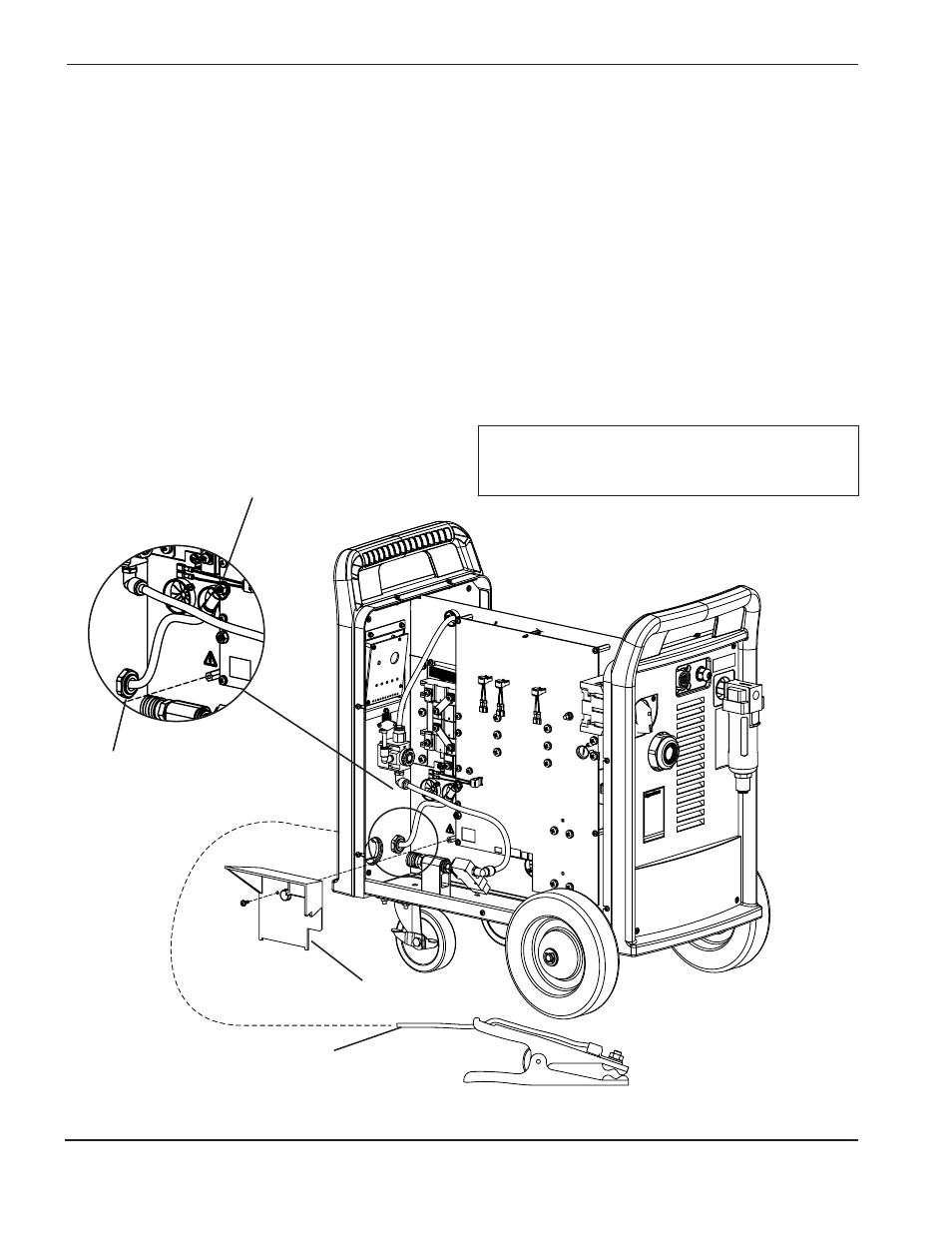

Instalación – ver la ilustración más abajo.
1. Instalar el protector del cable a la fuente de energía y asegurarla con una tuerca.
2. Ajustar el protector del cable al cable.
3. Conectar el cable con pinza de trabajo al panel de energía en J14.
Ajuste la tuerca a 12 kgs. cm de torsión.
4. Instale la barrera ETR.
5. Instale la cubierta de la fuente de energía.
La barrera
ETR
Sostén-contra-
tirones
Conecte a J14
Cable con pinza
de trabajo
Cuidado: Ésta es una conexión de alta tensión.
La torsión apropiada es de suma
importancia.
