24 HPRXD Short Torch Manual de instrucciones 808893
2 – Instalación
Montar la antorcha
Usar solamente el área de montaje para montar la antorcha. Ver la ubicación de esta área en la Figura 15. El aislante
separa el soporte de montaje del cuerpo de antorcha para evitar la formación de arco. No usar un soporte de montaje
con material conductor que pase al aislante. Ver ejemplos de buen y mal montaje en la
Figura 14.

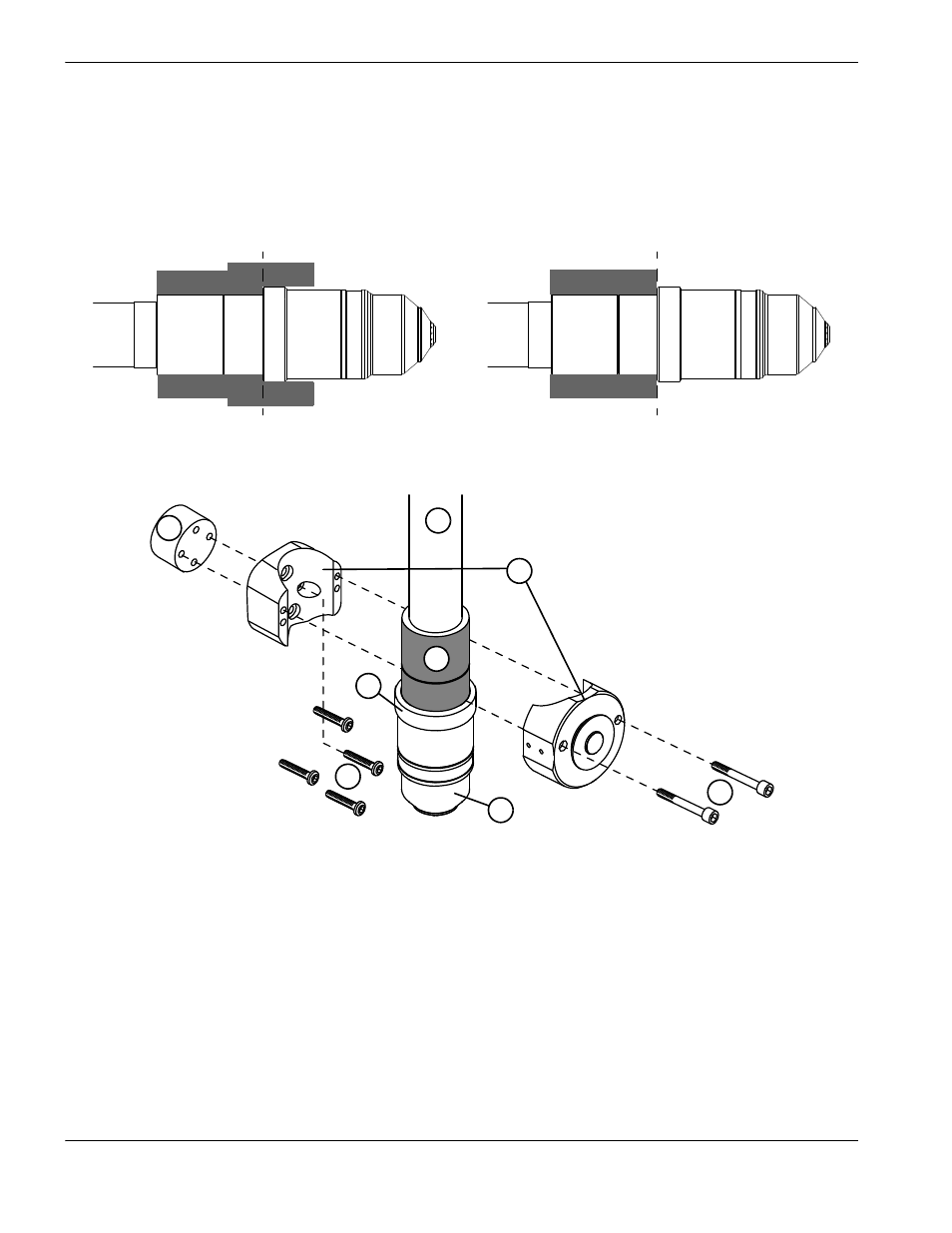

Figura 14
Figura 15
* El conjunto de cables y mangueras de la antorcha no incluye consumibles. Los consumibles se deben comprar por separado.
Dependiendo de la aplicación, Hypertherm ofrece un soporte de montaje que le sirve a esta antorcha. Ver Soporte de
montaje en la página 29. Use el soporte de montaje y siga las instrucciones del fabricante para montar la antorcha.
Mal montaje Buen montaje
1
2
3
4
5
6
7
8
1 Espaciador
2 Área de montaje (gris)
3 Aislante (no usar esta área para montaje)
4 Tornillos del espaciador (4)
5 Consumibles*
6 Tornillos del soporte (2)
7 Soporte de montaje
8 Cables y mangueras de la antorcha
