22 HPRXD Short Torch Manual de instrucciones 808893
2 – Instalación
Antorcha corta con conjunto de cables y mangueras integrado a caja de conexiones

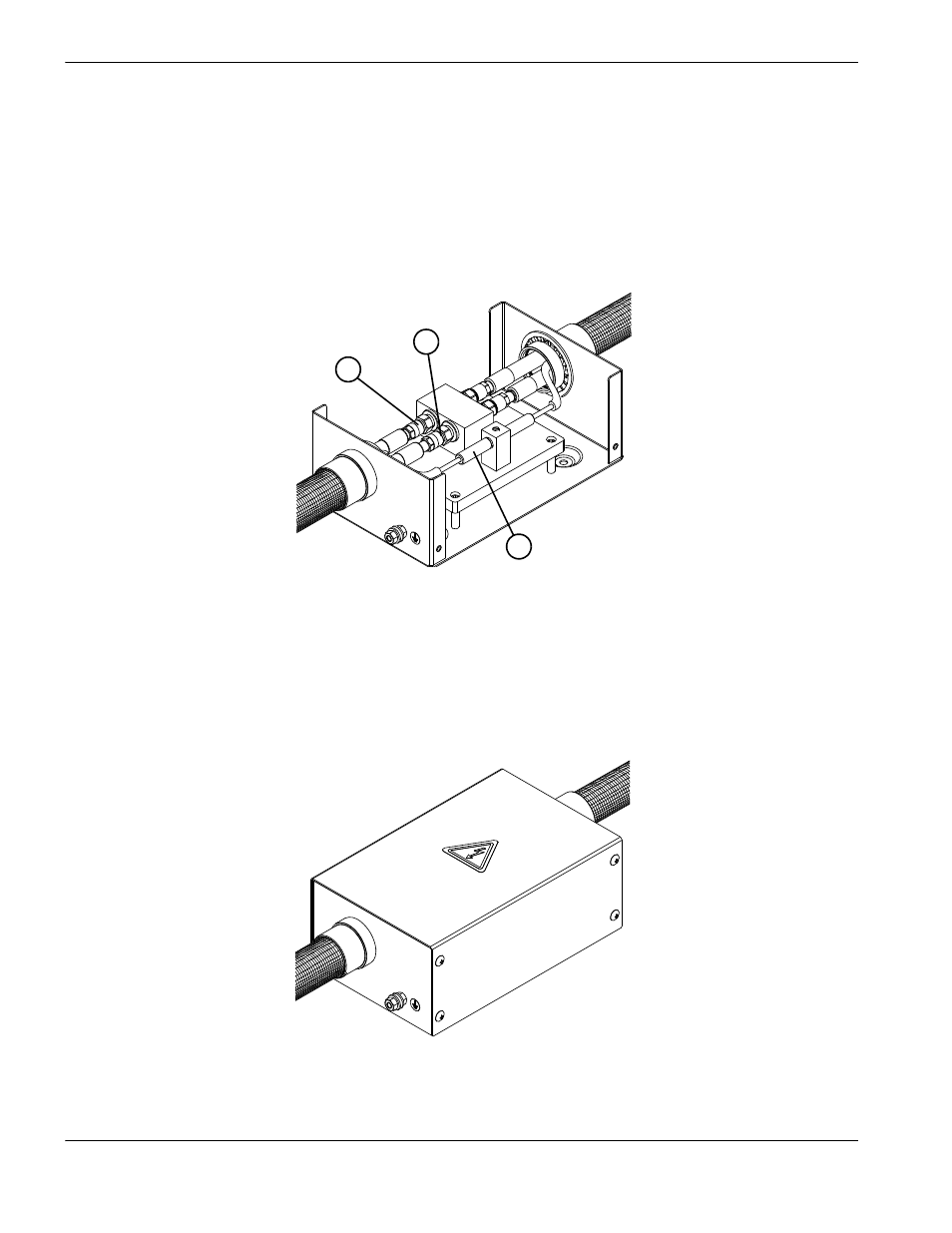

1. Conectar la antorcha corta con conjunto de cables y mangueras integrado a la caja de conexiones
 El conjunto de cables y mangueras de la antorcha puede ir en cualquiera de los extremos
de la caja de conexiones.
Figura 11
2. Ponerle la cubierta a la caja de conexiones.
Figura 12
De la antorcha
De consola de ignición
2
3
1
1 Manguera alimentación de refrigerante (verde)
2 Manguera retorno de refrigerante (roja)
3 Cable de arco piloto (amarillo)
