HPRXD Short Torch Manual de instrucciones 808893 13
1 – Especificaciones
Antorcha corta HPRXD con conjunto de cables y mangueras integrado
La antorcha corta HPRXD con conjunto de cables y mangueras integrado
 Funciona igual que la antorcha estándar HPRXD con 2 excepciones
 no tiene prestación de sensado óhmico
 no tiene dispositivo de desconexión rápida
 Se conecta a la caja de conexiones
 Incluye un conjunto flexible de cables y mangueras de 2,5 m, que forma parte de la antorcha
 el conjunto de cables y mangueras tiene un radio de pliegue recomendado de 10,0 cm. Ver la Figura 2

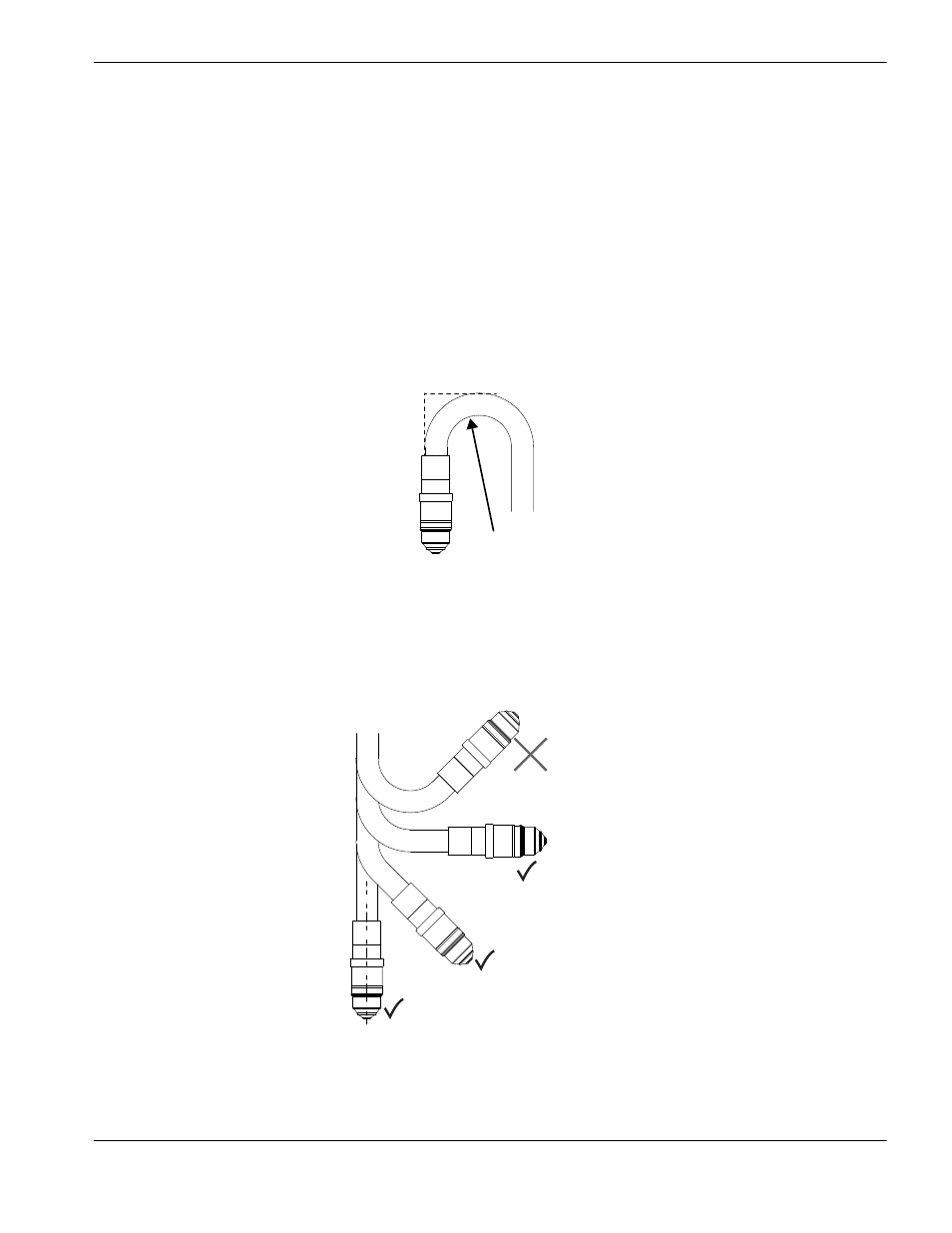

Figura 2 – Radio de pliegue
 el conjunto de cables y mangueras no está diseñado para dobleces recurrentes de más de 90° durante el corte.
Ver la
Figura 3
Figura 3 – Ángulo de pliegue durante el corte
10,0 cm
90°
45°
0°
Más de 90°
