18 HPRXD Short Torch Manual de instrucciones 808893
2 – Instalación

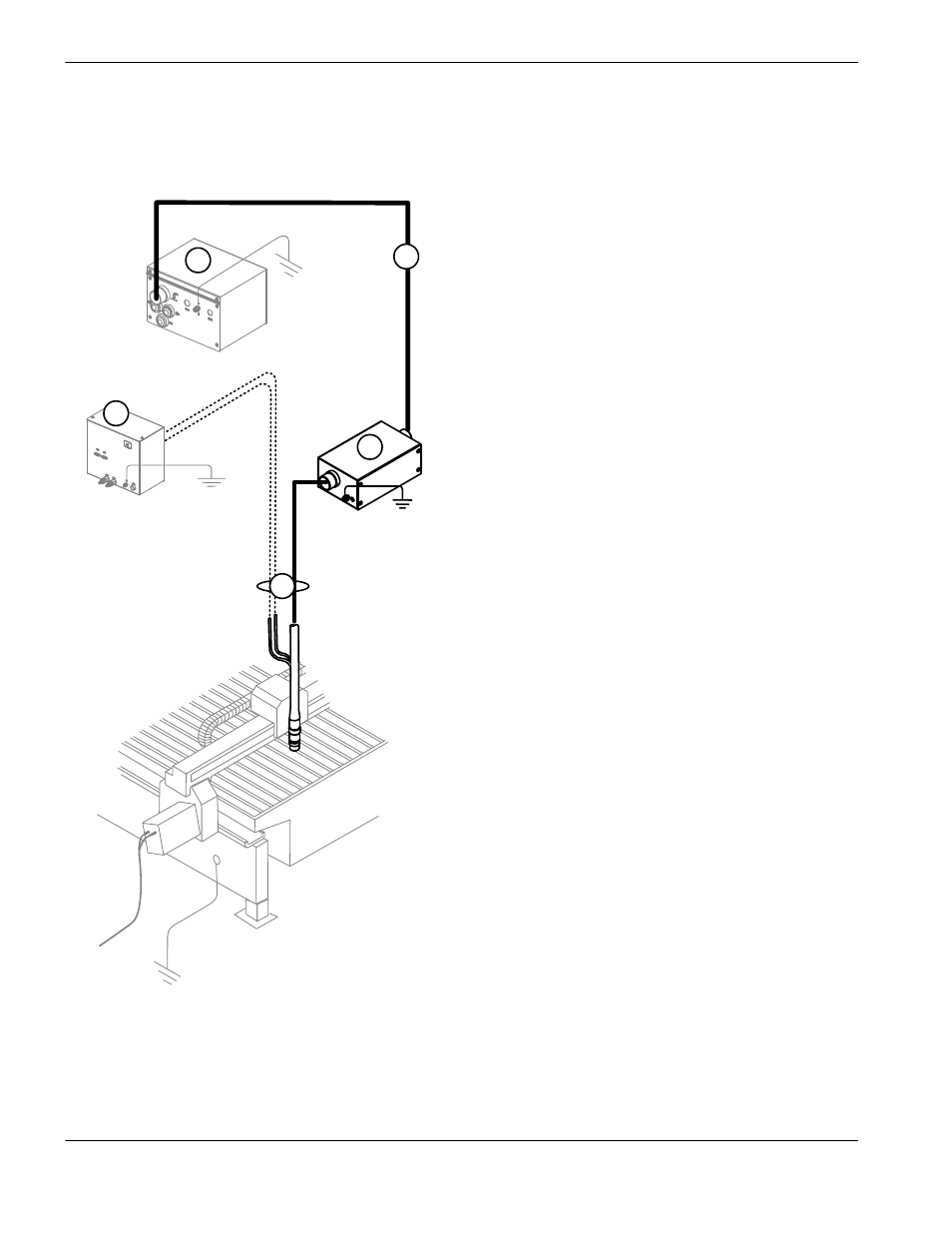

La Figura 6 muestra el lugar en que se instala normalmente la antorcha corta HPRXD con conjunto de cables y
mangueras integrado.
Figura 6
1 Consola de dosificación (auto gas) (se muestra)
o conjunto de válvula de cierre (manual gas) (no se
muestra)
2 Consola de ignición
3 Conjunto de cables y mangueras caja de
conexiones*
4 Caja de conexiones*
5 Antorcha corta con conjunto de cables y
mangueras integrado*
* Nuevos ensambles 1
2 3
4
5
