HPRXD Short Torch Manual de instrucciones 808893 15
1 – Especificaciones
Caja de conexiones HPRXD
 La caja de conexiones es el punto de unión de la antorcha corta con el conjunto de cables y mangueras integrado de
refrigerante, energía y alta frecuencia, y la consola de ignición.

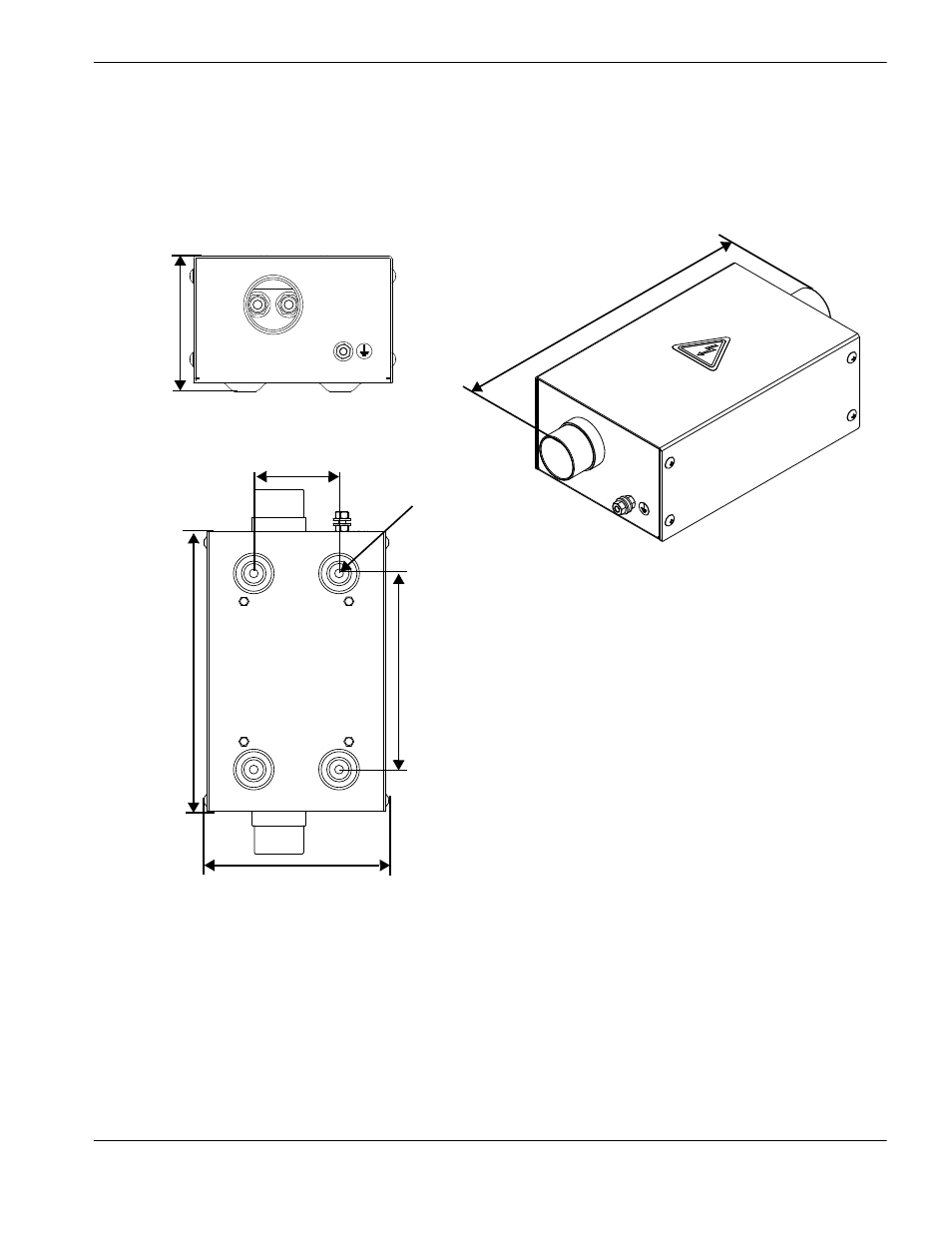

Figura 5 – Dimensiones caja de conexiones
10,9 cm
33,0 cm
25,4 cm 17,8 cm
7,75 cm
16,5 cm
0,79 cm
