20 HPRXD Short Torch Manual de instrucciones 808893
2 – Instalación
Conectar los conjuntos de cables y mangueras
 No apretar demasiado las conexiones.
Caja de conexiones a consola de ignición
1. Conectar el conjunto de cables y mangueras de la caja de conexiones a uno de los extremos de la caja.
 El conjunto de cables y mangueras puede ir en cualquiera de los extremos de la caja de
conexiones.

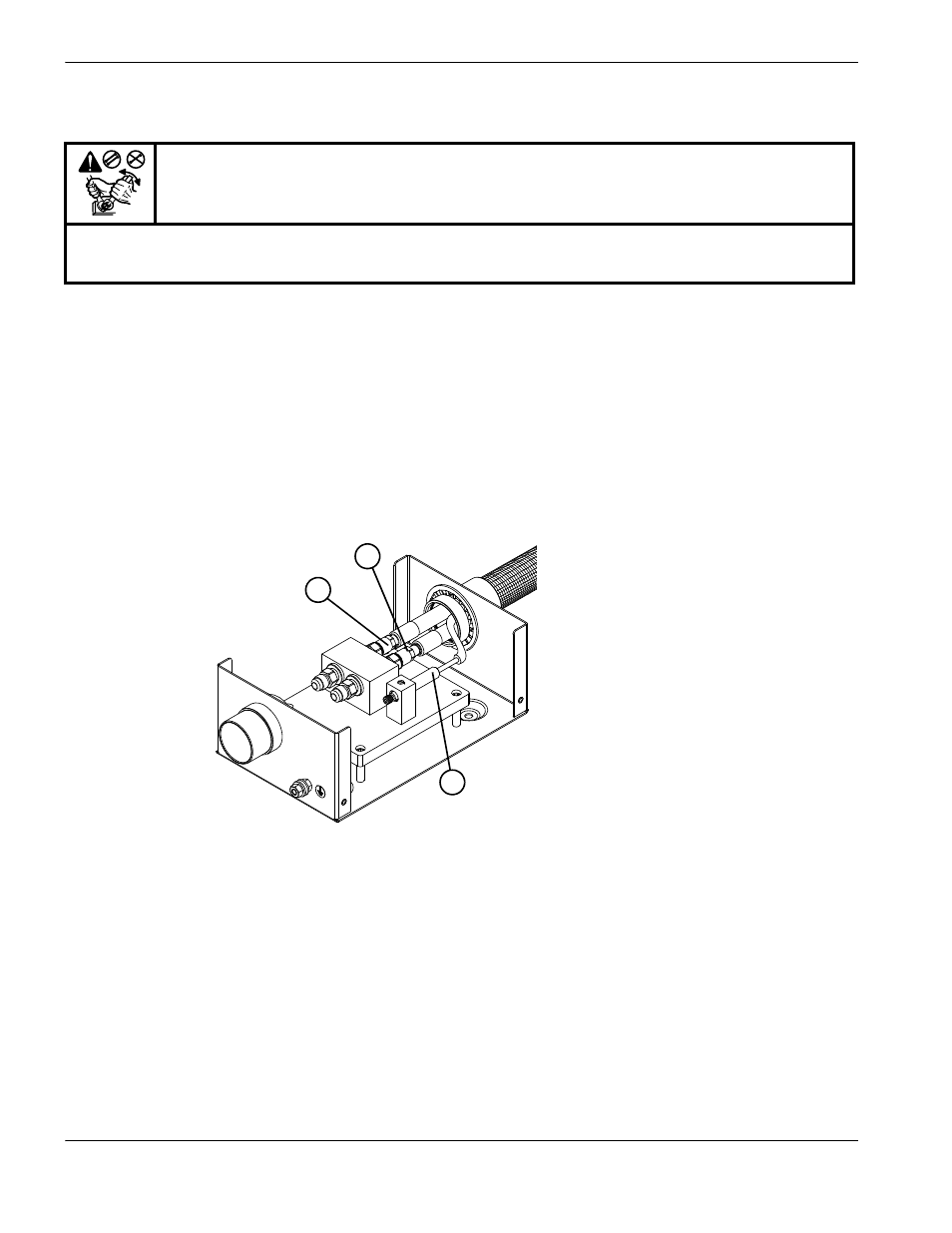

Figura 9
¡PRECAUCIÓN!
Usar siempre 2 llaves para aflojar y apretar como es debido los conectores mencionados en estos
procedimientos.
De consola de ignición
2
3
1
1 Manguera alimentación de refrigerante (verde)
2 Manguera retorno de refrigerante (roja)
3 Cable de arco piloto (amarillo)
