2-14 ArcWriter Manual del operador
3
OPERACIÓN
Ventajas:
Aporte térmico menor que el conseguido con aire como gas plasma.
Menor deformación del material.
Otras consideraciones:
El argón-hidrógeno es un gas algo más caro.
El tallado fuerte y el agujereado producen algo de escoria.

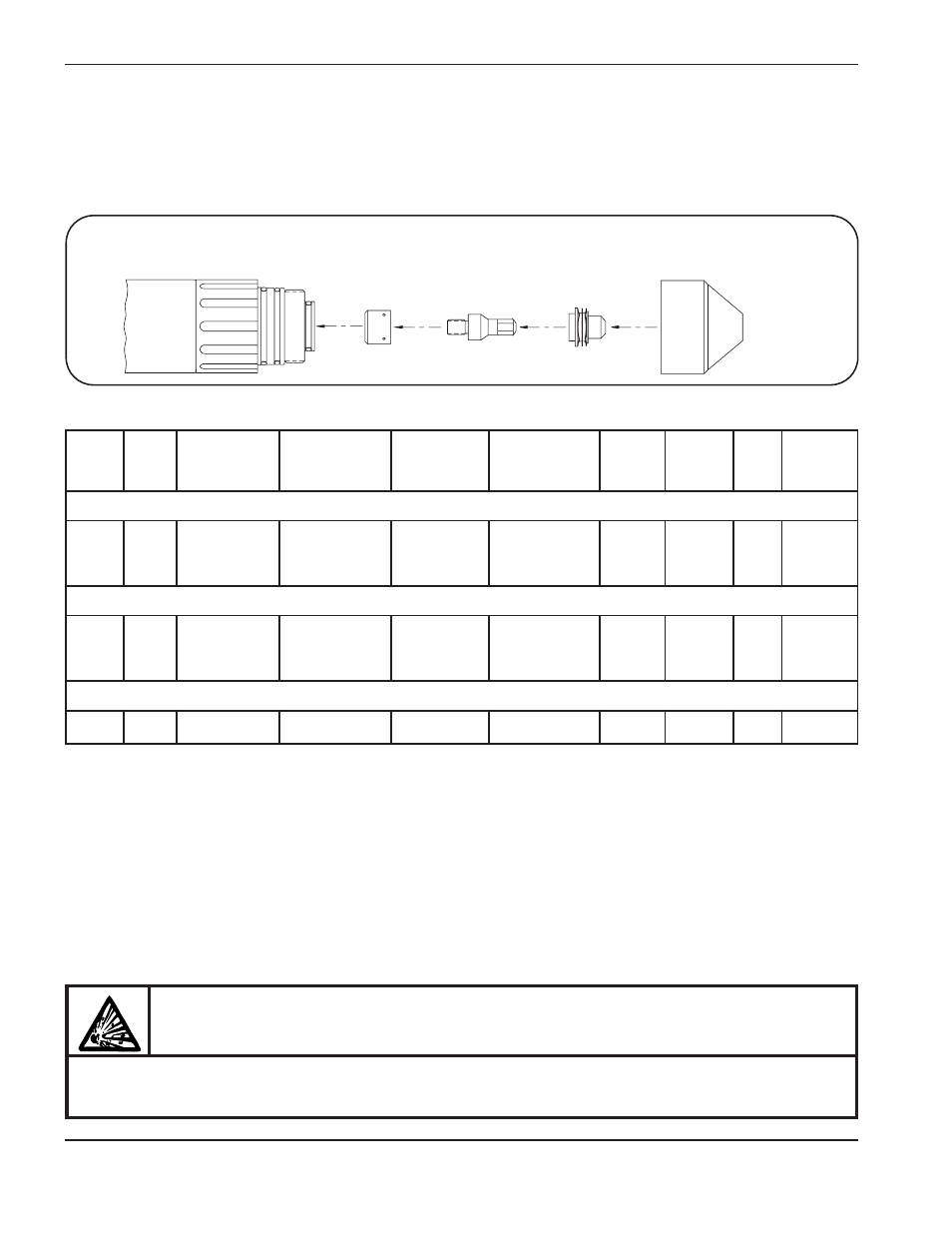

Acero inoxidable
Gas plasma Argón-Hidrógeno (H5) / Gas de protección aire
Capuchón de retención
120453 Boquilla
120450 Difusor
120449 Electrodo
120447 Cuerpo principal del antorcha
120448
ADVERTENCIA
Cuando se utilicen mezclas de argón con hidrógeno, la cantidad de hidrógeno debería ser un
máximo de 5%. Por encima de este nivel existe la posibilidad de generar una mezcla explosiva.
Presión del Presión del Distancia Velocidad
Intensidad Tensión gas plasma gas de protección antorcha-pieza de avance Anchura Profundidad Tiempo Diámetro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tallado ligero
6 72 70 4,8 60 4,1 2 3,81 0,76
≤
0,03
8 69 70 4,8 60 4,1 2 6,35 0,76
≤
0,03
Tallado fuerte
9 69 70 4,8 60 4,1 2 3,81 1,0 0,13
11 68 70 4,8 60 4,1 2 6,35 1,0 0,13
Agujereado
8 70 4,8 60 4,1 2 0,5 300 1,3
