ArcWriter Manual del operador 2-11
3
OPERACIÓN
Ventajas:
Proceso excelente desde cualquier punto de vista.
El aire es el gas más barato.
No se produce escoria.
Otras consideraciones:
Ligero contraste entre las marcas y la chapa.

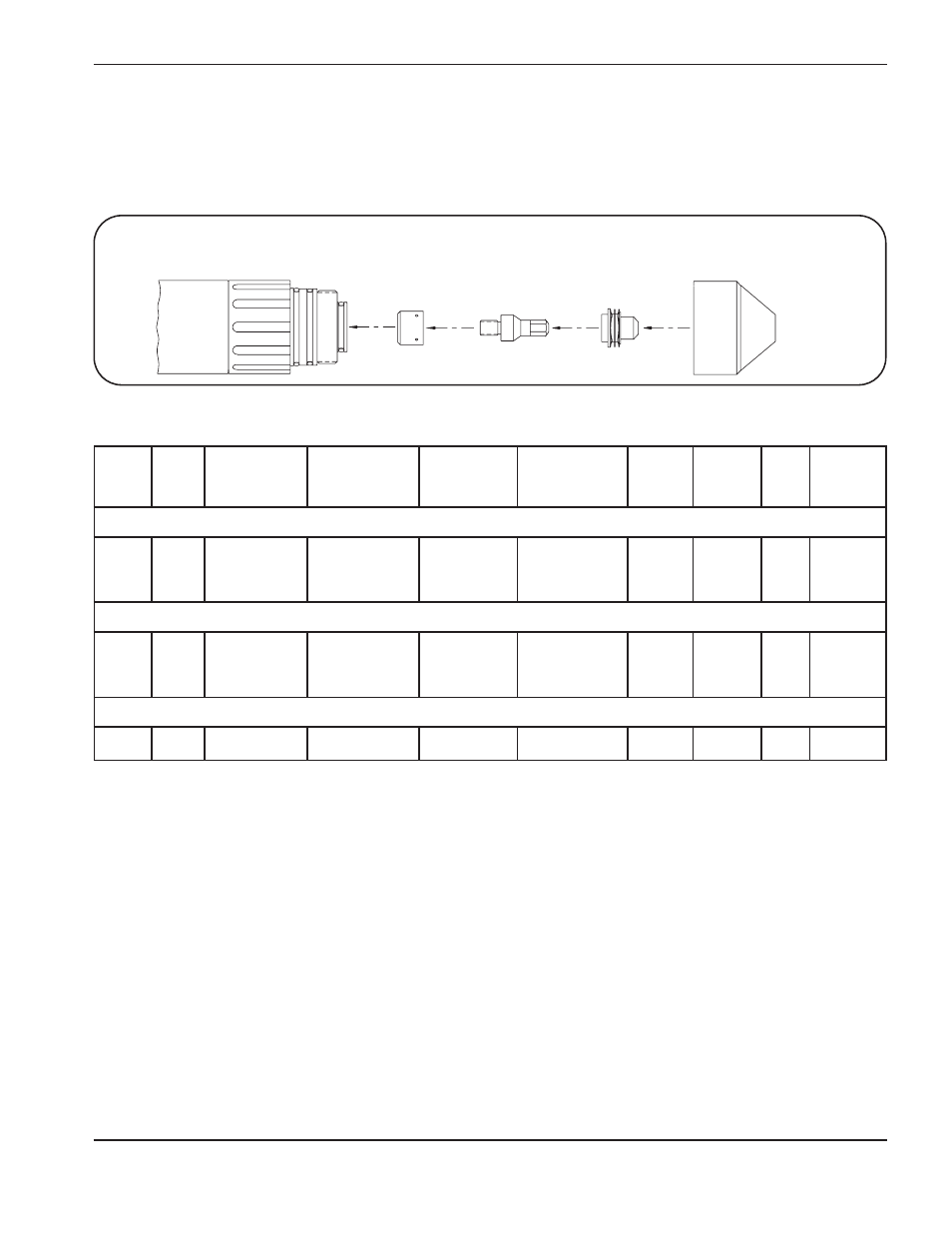

Acero al carbono
Gas plasma aire / Gas de protección aire
Capuchón de retención
120453 Boquilla
120450 Difusor
120449 Electrodo
120447 Cuerpo principal del antorcha
120448
Presión del Presión del Distancia Velocidad
Intensidad Tensión gas plasma gas de protección antorcha-pieza de avance Anchura Profundidad Tiempo Diámetro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tallado ligero
5 149 70 4,8 60 4,1 2 3,81 0,8
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 0,8
≤
0,03
Tallado fuerte
9 123 70 4,8 60 4,1 2 3,81 1,3 0,13
10 118 70 4,8 60 4,1 2 6,35 1,3 0,13
Agujereado
7 70 4,8 60 4,1 2 N/A N/A 0,5 300 1,5
