2-12 ArcWriter Manual del operador
3
OPERACIÓN
Ventajas:
El tallado ligero produce alto contraste, con gran facilidad para su lectura.
Otras consideraciones:
El tallado fuerte y el agujereado producen algo de escoria.
El argón-hidrógeno es un gas algo más caro.

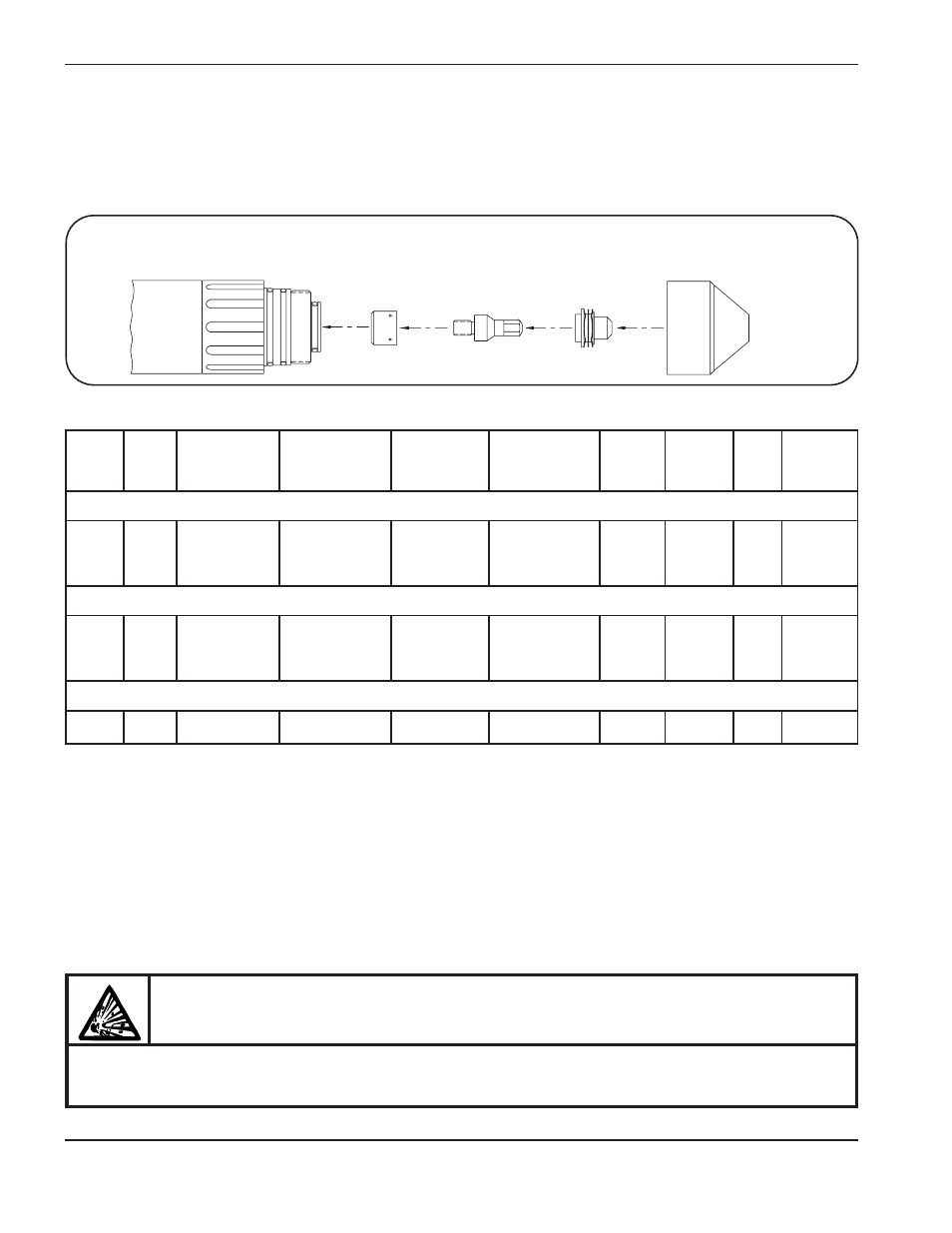

Acero al carbono
Gas plasma Argón-Hidrógeno (H5) / Gas de protección aire
Capuchón de retención
120453 Boquilla
120450 Difusor
120449 Electrodo
120447 Cuerpo principal del antorcha
120448
ADVERTENCIA
Cuando se utilicen mezclas de argón con hidrógeno, la cantidad de hidrógeno debería ser un
máximo de 5%. Por encima de este nivel existe la posibilidad de generar una mezcla explosiva.
Presión del Presión del Distancia Velocidad
Intensidad Tensión gas plasma gas de protección antorcha-pieza de avance Anchura Profundidad Tiempo Diámetro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tallado ligero
8 69 70 4,8 60 4,1 2 3,81 1,0
≤
0,03
10 69 70 4,8 60 4,1 2 6,35 1,0
≤
0,03
Tallado fuerte
13 67 70 4,8 60 4,1 2 3,81 1,5 0,8
15 66 70 4,8 60 4,1 2 6,35 1,5 0,8
Agujereado
10 70 4,8 60 4,1 2 0,5 300 1,27
