ArcWriter Manual del operador 2-13
3
OPERACIÓN
Ventajas:
El aire es el gas más barato.
El tallado ligero produce alto contraste, con gran facilidad para su lectura.
Otras consideraciones:
Un aporte térmico elevado puede producir deformaciones en las chapas finas.
El tallado ligero produce alto contraste, con gran facilidad para su lectura.
Acero inoxidable
Gas plasma aire / Gas de protección aire

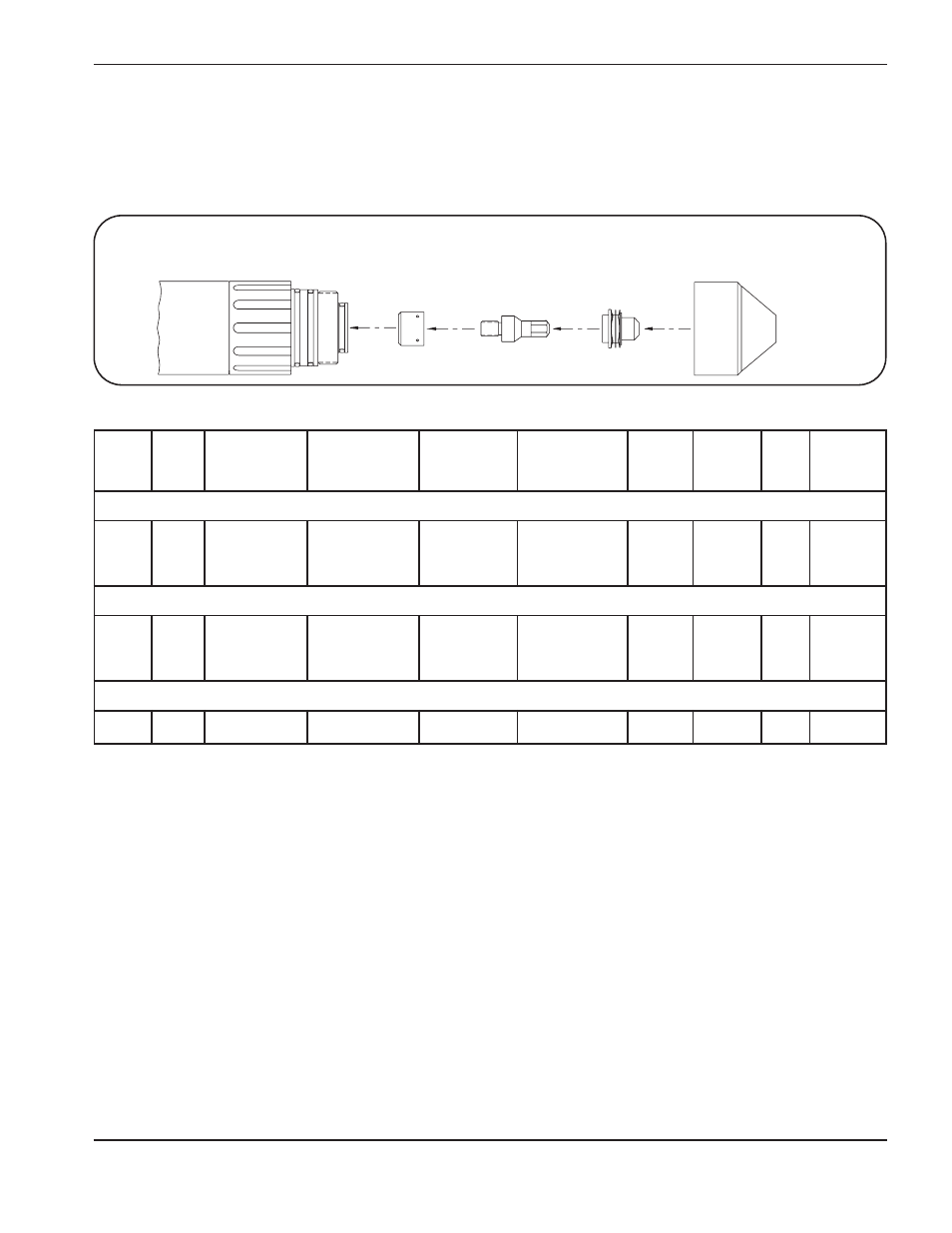

Capuchón de retención
120453 Boquilla
120450 Difusor
120449 Electrodo
120447 Cuerpo principal del antorcha
120448
Presión del Presión del Distancia Velocidad
Intensidad Tensión gas plasma gas de protección antorcha-pieza de avance Anchura Profundidad Tiempo Diámetro
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (ms) (mm)
Tallado ligero
5 149 70 4,8 60 4,1 2 3,81 1,0
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 1,0
≤
0,03
Tallado fuerte
8 127 70 4,8 60 4,1 2 3,81 1,3 0,13
9 123 70 4,8 60 4,1 2 6,35 1,3 0,13
Agujereado
7 70 4,8 60 4,1 2 0,5 300 1,3
