ArcWriter Manual del operador 2-7
3
OPERACIÓN
ADVERTENCIA
Siempre desconecte la alimentación de energía antes de inspeccionar o cambiar las piezas de la
antorcha.
No utilice el circuito de bloqueo de seguridad Cap-On-Sensor para quitar la potencia de la fuente de
energía cuando se haya quitado el capuchón de retención para cambiar las piezas consumibles.
No se fíe en el circuito de bloqueo de seguridad Cap-On-Sensor para aislar la potencia. Sólo está allí
como respaldo para seguridad.
Consejos de operación
Cambio de piezas consumibles
Desatornille el capuchón de retención para retirar las piezas consumibles. Utilice la llave hexagonal de 7/32 de
pulgada del juego de piezas consumibles para desmontar el electrodo. Inspeccione si hay desgaste o daños en la
boquilla. Si el agujero de la boquilla está gastado o con forma ovalada, cámbielo. Examine el electrodo. Si el
centro del electrodo tiene una picadura mayor de 1 mm, cámbiela. Examine si hay agujeros obstruidos en el
difusor, etc.

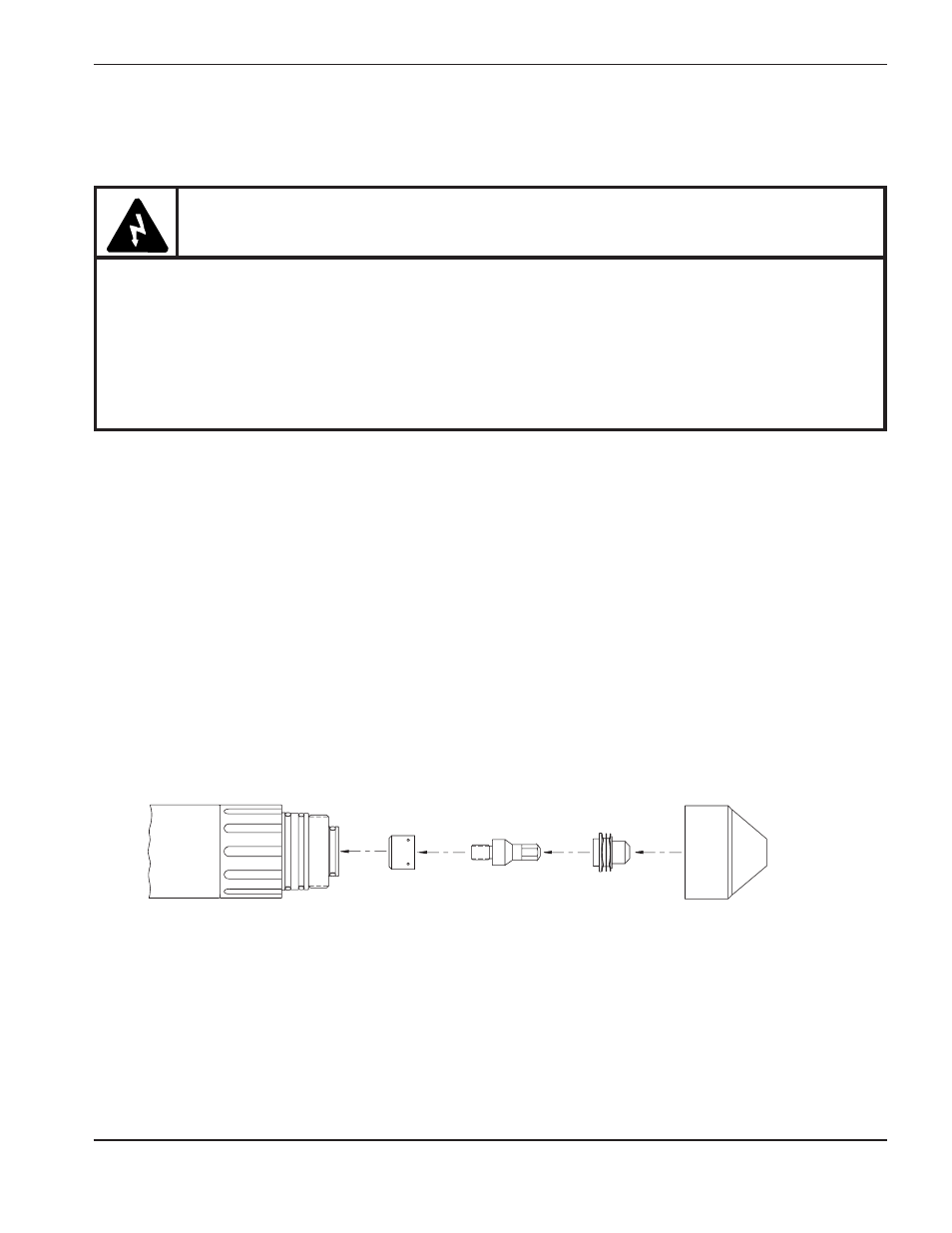

Cambie las piezas como se indica en la figura 2-5. Cada parte ajusta en una sola dirección, por lo que no podrá
poner las piezas en sentido contrario. El soplete no se encenderá si las piezas se han ensamblado de forma
incorrecta. Lubrique ligeramente todos los anillos-O y retire con un paño el exceso.
Cuando el difusor, electrodo (apriételo sólo hasta que quede ajustado) y la boquilla estén dispuestos
adecuadamente en su lugar, instale el capuchón de retención y encienda el equipo. Seleccione la posición del
interruptor de la parte trasera del equipo en encendido ON.
Capuchón de retención
120453 Boquilla
120450
Figura 2-5 Ricambi torcia
Difusor
120449 Electrodo
120447 Cuerpo principal del antorcha
120448
