ArcWriter Manual del operador 2-3
3
OPERACIÓN
Panel trasero
• Contador
Indica el número acumulado de inicios de arco.
• Horas
Indica el número acumulado de horas que el arco ha estado encendido.
• Interruptor
Permite el abastecimiento de energía a la fuente de energía y a sus circuitos de control. (No se utiliza en el
sistema 600 VAC.)
• Interruptor de ajuste del gas
Permite al operador seleccionar el modo de ajuste en el gas plasma y el de protección en posición TEST.
• Regulador de presión del gas plasma
Regula la presión del gas plasma a la fuente de energía.
• Regulador de presión del gas de protección con filtro
Regula la presión del gas de protección a la fuente de energía.

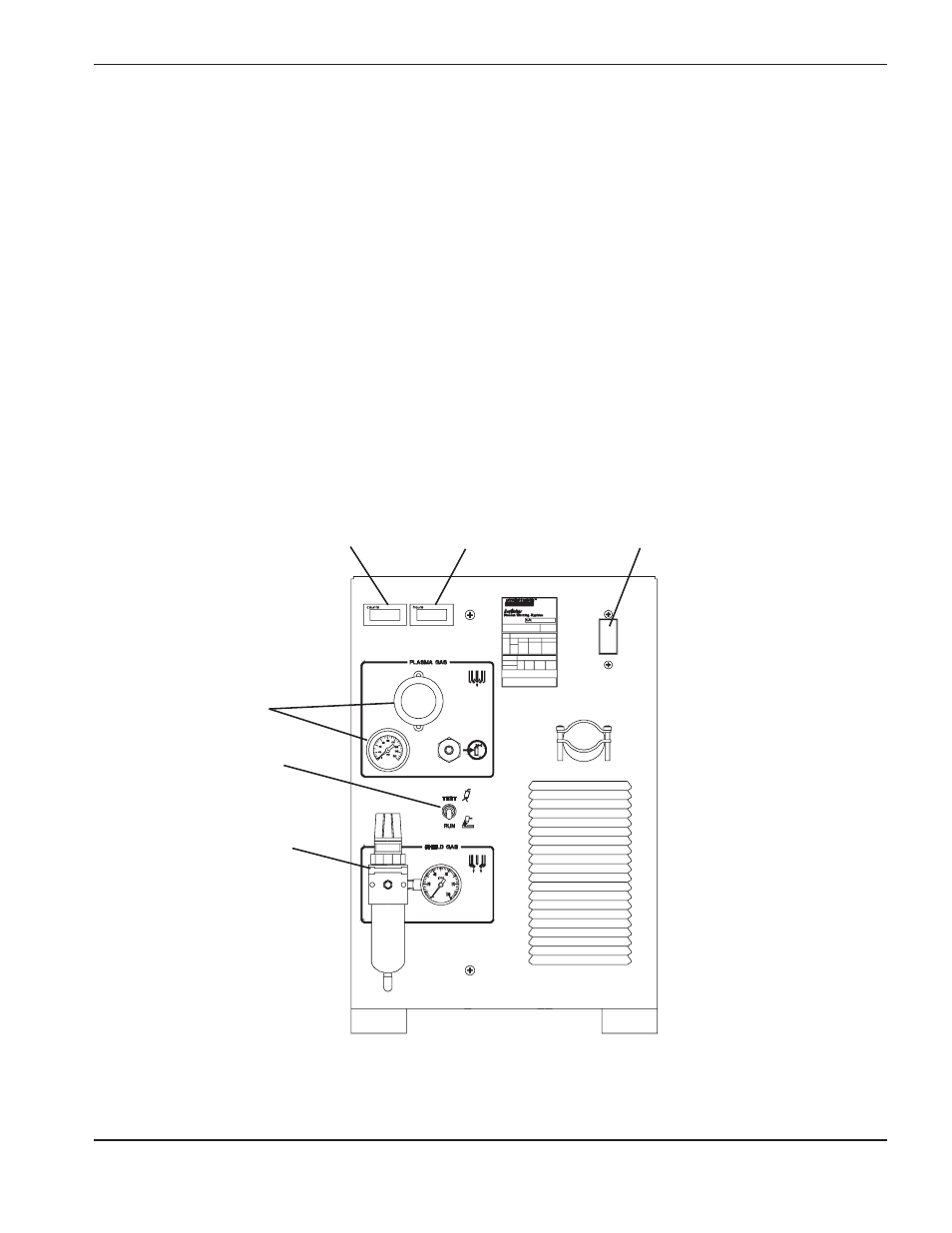

Figura 2-2 Controles e indicadores del panel trasero
Contador Horas
Interruptor de
ajuste del gas
Regulador de presión del gas plasma
Rueda de ajuste
(El pasador está por detrás)
Manómetro
Regulador de presión del gas de
protección con filtro
Rueda de ajuste (tirar hacia arriba para
aflojarla)
Manómetro
Interruptor
(No se utiliza en el sistema 600 VAC.)
