28
Puesta en operación
continuación

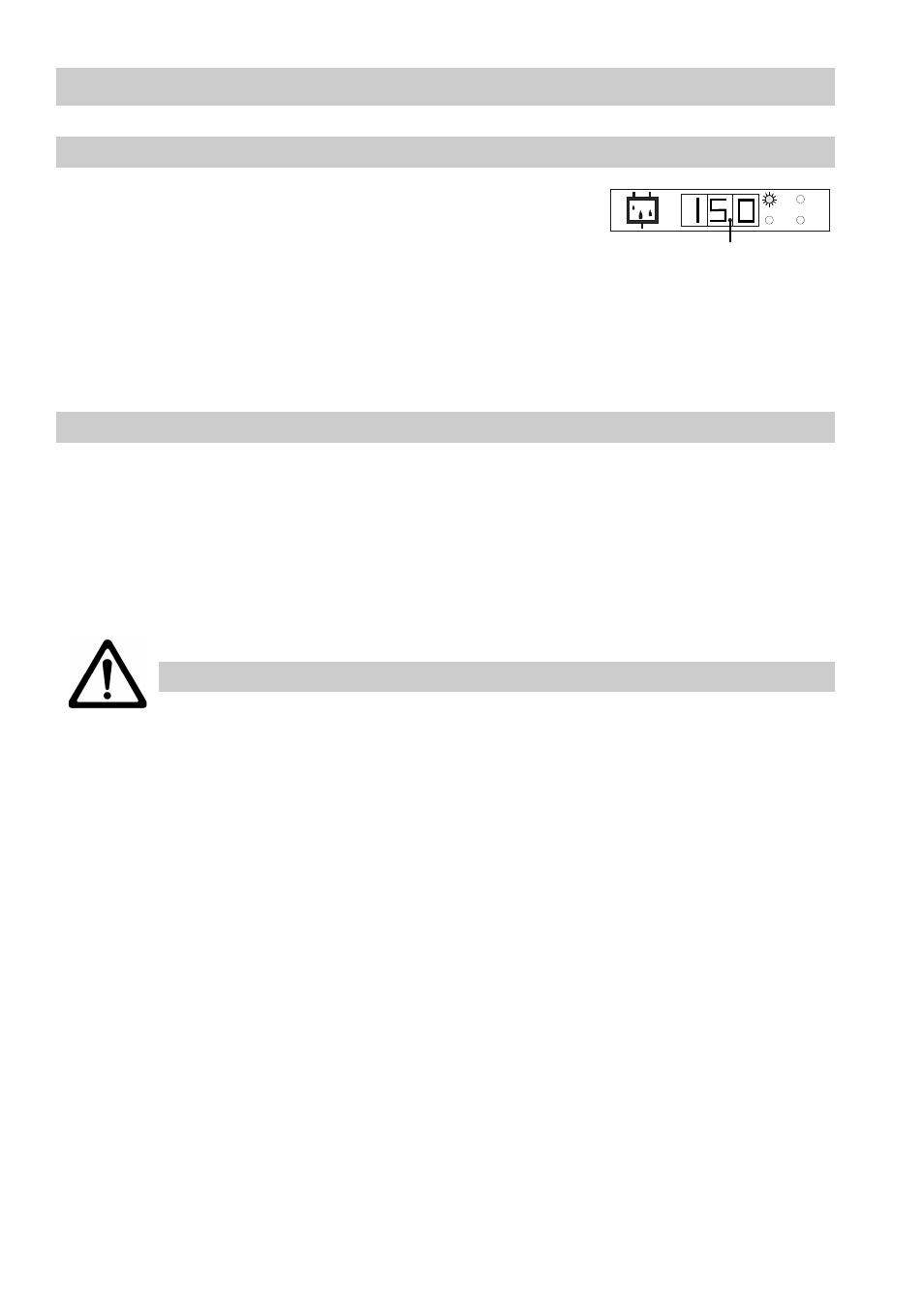

Ajustar el punto decimal
En el indicador de 7 segmentos puede visualizarse un punto
decimal.
Este ajuste no tiene efecto alguno sobre los valores límite ni
sobre los retardos de reacción ajustados.
¡Desconectar completamente la tensión del aparato!
Abrir la tapa de la carcasa del convertidor de medición y conmutar el interruptor
codificador 7 en la platina de la tapa a la posición ON.
Ajustar la salida de valor real
La salida del valor real puede variarse de 0-20 mA a 4-20 mA.
¡Desconectar completamente la tensión del aparato!
Abrir la tapa de la carcasa y retirar el puente 2 de la platina de la tapa.
Puente 2 puesto = salida de valor real 0-20 mA
Puente 2 abierto = salida de valor real 4-20 mA
ppm
sec
cal
0
OIL
Punto decimal
Peligro
¡Las regletas de bornes del convertidor de medición están bajo tensión
durante la operación! La corriente eléctrica puede causar graves lesiones.
¡Antes de abrir la tapa de la carcasa es necesario desconectar
completamente la tensión del aparato!
