Conexión eléctricación
continuación
Herramientas
<
Destornillador para tornillos de cabeza ranurada en cruz tamaño 1 y 2
<
Destornillador para tornillos de cabeza ranurada tamaño 2,5, completamente aislado
según VDE0680
<
Tenazas para virola de cable
<
Tenazas peladoras de cable

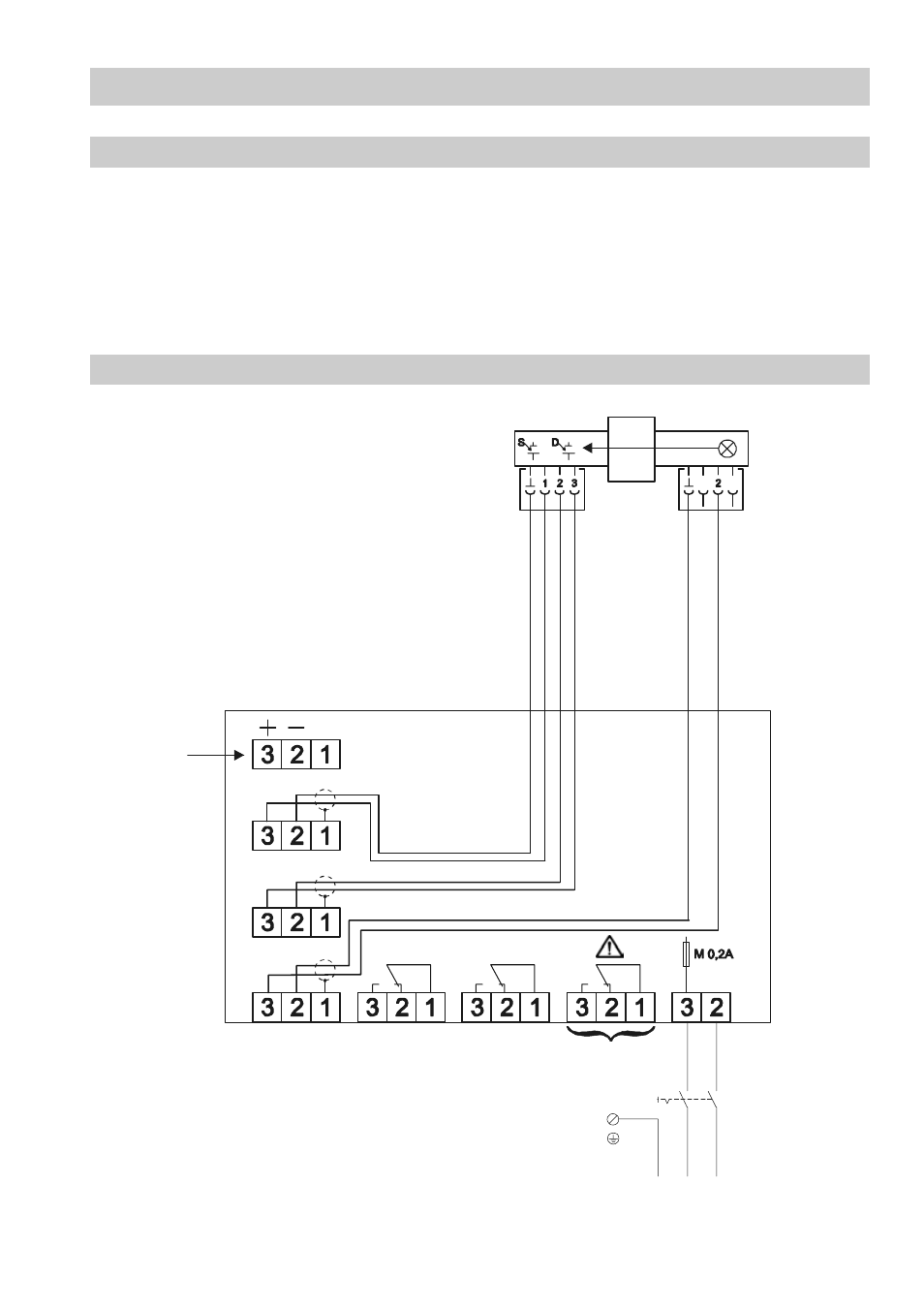

Esquema de conexión ORG 12/22-ORT 6
Seccionador
0/4–20mA
R
≤
500
Ω
Convertidor de medición ORT6
Transductor de valores de medición ORG...
S
D
L
Alarma2 Alarma1
L N
Avería
PE L N
Tornillo de toma de
tierra en la carcasa
Figura 10
