24
Puesta en operación
continuación
Calibración de 100%
Colocar en el emisor de luz del transductor de valores de medición el calibrador de
turbiedad de 20 ppm incluido. Aflojar la tuerca de unión (interior) en el tubo para
desmontar el emisor de luz de la carcasa del dispositivo de inspección. Colocar el
calibrador de turbiedad en el tubo negro visible de tal manera que el obturador
instalado en el calibrador de turbiedad coincida exactamente con el obturador instalado
en el tubo
. Montar nuevamente el emisor de luz.
El pasador de ajuste en la carcasa ebe introducirse en la ranura del tubo . Apretar
la tuerca de unión (interior).
Debe asegurarse que en el aparato aún se encuentre el medio para efectuar la
calibración de cero.

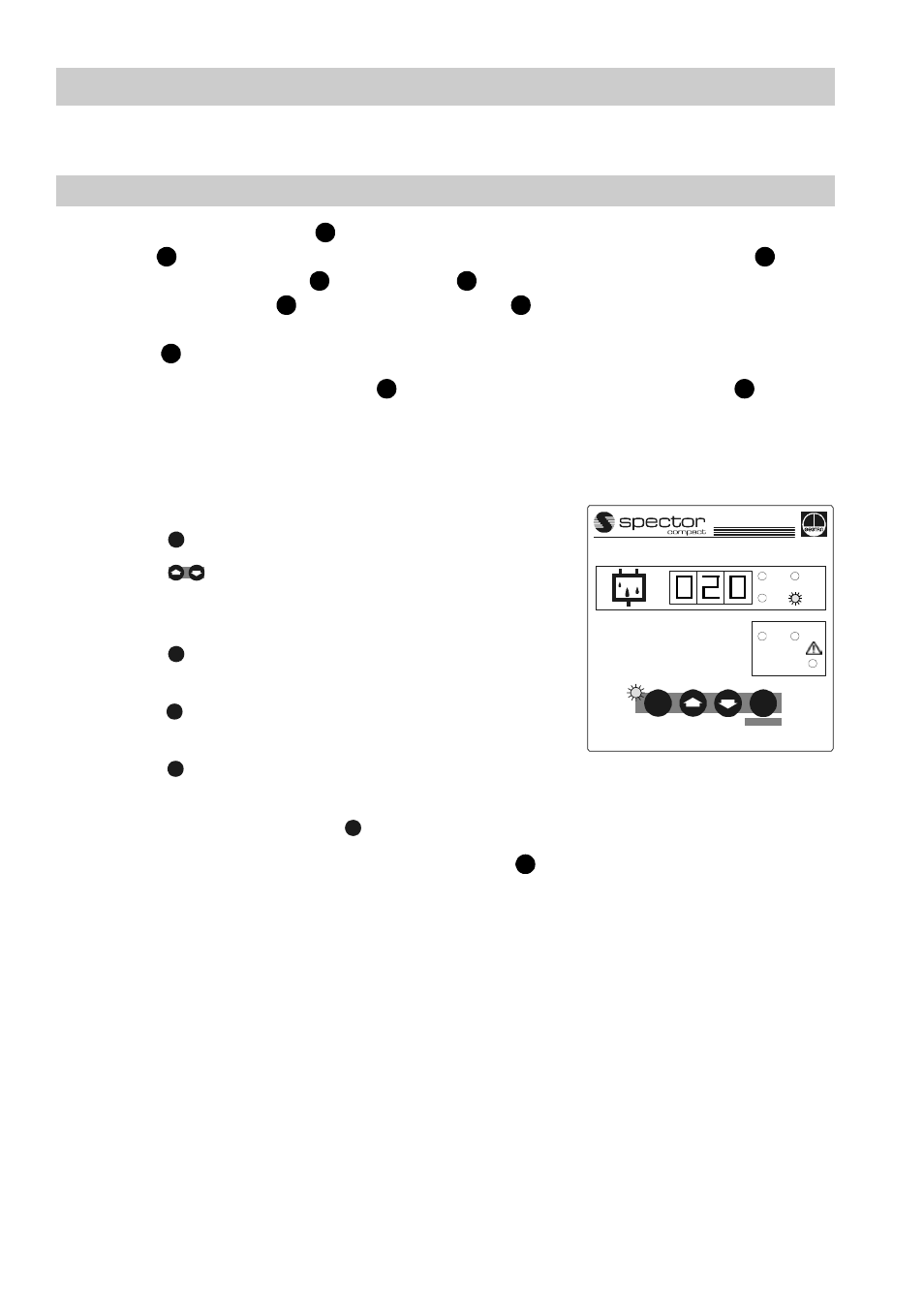

Otros ajustes a efectuar en el convertidor de medición:
1. Pulsar , se enciende el LED P amarillo.
2. Pulsar hasta que se encienda el LEDcal de
calibración. Se visualiza el valor de calibración
almacenado en último lugar (dígitos).
3. Pulsar , el LED P amarillo y el indicador de 7
segmentos parpadean.
4. Pulsar , se acepta el valor 100 %, se enciende el LED
P amarillo y el indicador de 7 segmentos.
5. Pulsar , el aparato se conmuta a la operación normal, se visualiza el valor 20 ppm
y se enciende el LED ppm de dimensión.
Cancelación: Pulsar dos veces , se enciende nuevamente el LED P amarillo.
Desmontar nuevamente el calibrador de turbiedad del transductor de valores de
medición y guardarlo cuidadosamente para que no pueda ser rasguñado.
Q
S R
Q T
S R
R
T R
ALARM
1 2
ppm
sec
cal
0
OIL
Test
P E
P
P
E
E
P
S
