14
Montaje
continuación
Transductor de valor de medición ORG 12, ORG 22
continuación

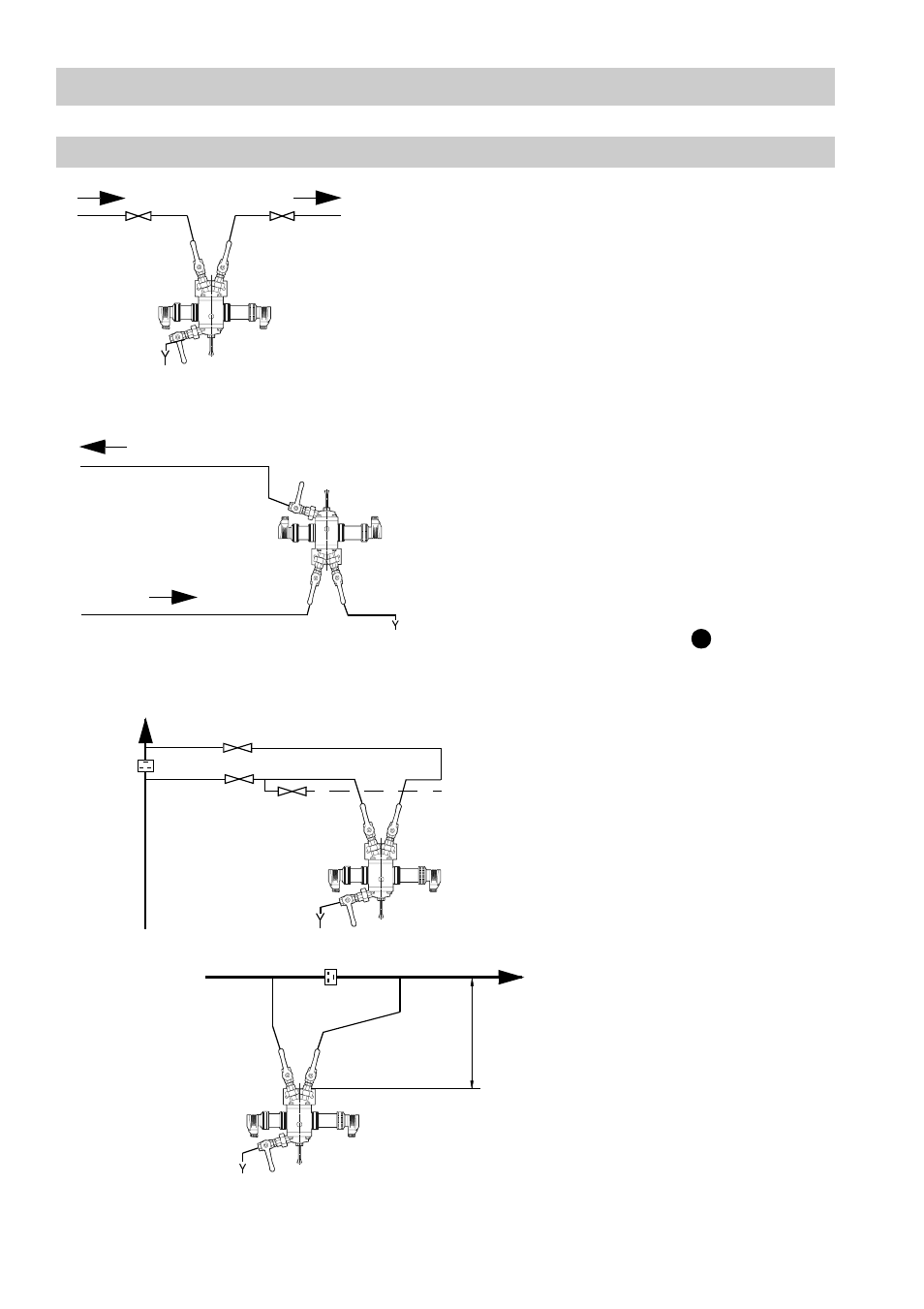

Proposición para el montaje de un
conducto de pruebas, por
ejemplo, para la depuración de
agua, filtración de cerveza,
permeato detrás de la osmosis
inversa.
Proposición para el montaje, si el
líquido de condensación contiene
materias sólidas. Si la posición de
montaje corresponde a la
mostrada en las figuras 4-6, es
posible que se depositen
materias sólidas en el dispositivo
de limpieza que causarían en
corto tiempo rasguños en el
cilindro de cristal
al accionarse
la barra de empuje.
Proposición para el montaje del
transductor de valores de
medición al lado de un conducto
de producto circulado desde
abajo hacia arriba.
Proposición para el montaje de un
conducto de producto con bajo
contenido de gas, por ejemplo,
conducto de líquido de
condensación de dimensiones
suficientes (debido al
revaporizado) detrás de la
descarga de líquido de
condensación.
*) La toma de los medios debe
tener lugar en el conducto
principal lateralmente desde
abajo (45°) para evitar que el aire
y la suciedad penetren al bypass.
Alimentación
Dispositivo de limpieza, Paso en V,
ventilación automática
Alimentación
Descarga
H
≥
500
Figura 2
Figura 3
Figura 4
Figura 5
*)
Descarga
Alimentación
U
