16

Montaje

continuación

Transductor de valor de medición ORG 12, ORG 22

continuación

La tapa de la carcasa

y el fondo

del transductor de valores de medición pueden ser

girados respectivamente en 90° mediante tornillos.

1.

Atornillar la boquilla doble

, las uniones roscadas

y las llaves de bola

incluidas.

Hermetizar con cinta de teflón o con cáñamo en la tapa de la carcasa

y el fondo

o bien directamente en el lugar de toma, alimentación o purga.

2.

Alinear las llaves de bola

con las uniones roscadas

de manera que las

palancas se encuentren adelante y posicionadas claramente.

3.

Fijar el ORG 12/ORG 22 bajo el soporte

en un lugar con buen acceso.

Si el montaje tiene lugar a bordo de embarcaciones, el soporte

debe ser soldado.

4.

Instalar los conductos de alimentación y de descarga. Material: Tubo 'Ermeto' 12x1,
tubo de gas DN10 o mangueras adecuadas (para una fácil limpieza).

5.

Colocar el receptor de luz

en un lugar con buen acceso a fin de poder controlar

visualmente la circulación después de desmontarlo. Para intercambiar el emisor de
luz

y el receptor de luz

es necesario aflojar las tuercas de unión (en la carcasa

) y luego cambiar el emisor de luz

y el receptor de luz

. Al montar nuevamen-

te estos componentes debe observarse que los pasadores de ajuste en la carcasa

queden introducidos en las ranuras del emisor de luz

y del receptor de luz

.

Ahora apretar las tuercas de unión. Es preciso asegurarse que el sistema quede
hermético a la humedad, ya que si se empañase por humedad en el exterior del cilindro
de cristal

provocaría valores de medición demasiado altos.

C

J

A

Z

B

C

J

B

Z

Y

Y

D

Q

D

T

Q

D

T

Q

D

U

78

70

135

140

80

7

90

31

5

135

175

200

375

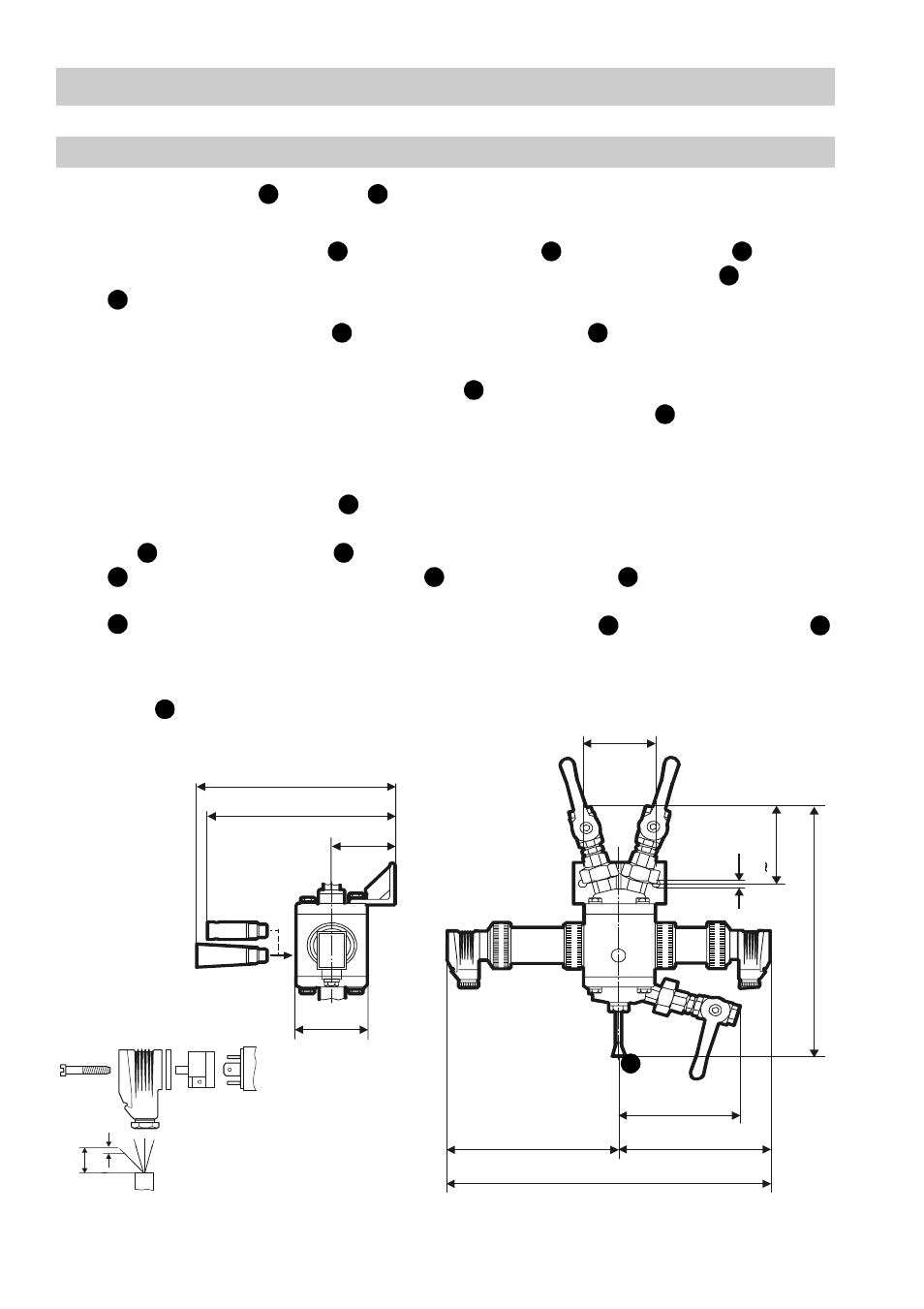

Figura 8

5

40
