Instrucciones para el usuario - Shearstream HP - VLSPIM0027-01 03/08

5

Instrucciones para el usuario - Shearstream HP - VLSPIM0027-01 03/08

8

DESMONTAJE Y MONTAJE

8.1

Desmontaje del cuerpo

No es necesario extraer el actuador del ensamblaje del cuer-

po para desmontar los cuerpos de 3 a 12 pulgadas y de 16

pulgadas; no obstante, se recomienda este procedimiento.

En las válvulas con diseño de brazo de palanca embridado,

es necesario aflojar el eje de la válvula del actuador antes

del desmontaje del cuerpo. Consulte las Figuras 1, 2 y 5 y

proceda de la siguiente manera:

8.1.1 Quite el aro de retención de los sellos y los sellos.

Estilo de atornillamiento – requiere aflojar el aro de reten-

ción girándolo en dirección contraria a las agujas del reloj

y extraerlo del cuerpo. (Se puede solicitar a la fábrica una

herramienta de llave de tuerca en cruz especial. Consulte

la Tabla IV). Quite los sellos metálicos. Quite los sellos

blandos, si corresponde.

Estilo anillo de seguridad – Algunos diseños de válvulas

poseen un anillo de retención que se sostiene con tornillos

de fijación. Para extraerlo, afloje los tornillos de fijación en

el anillo de seguridad, luego quite el anillo de retención, el

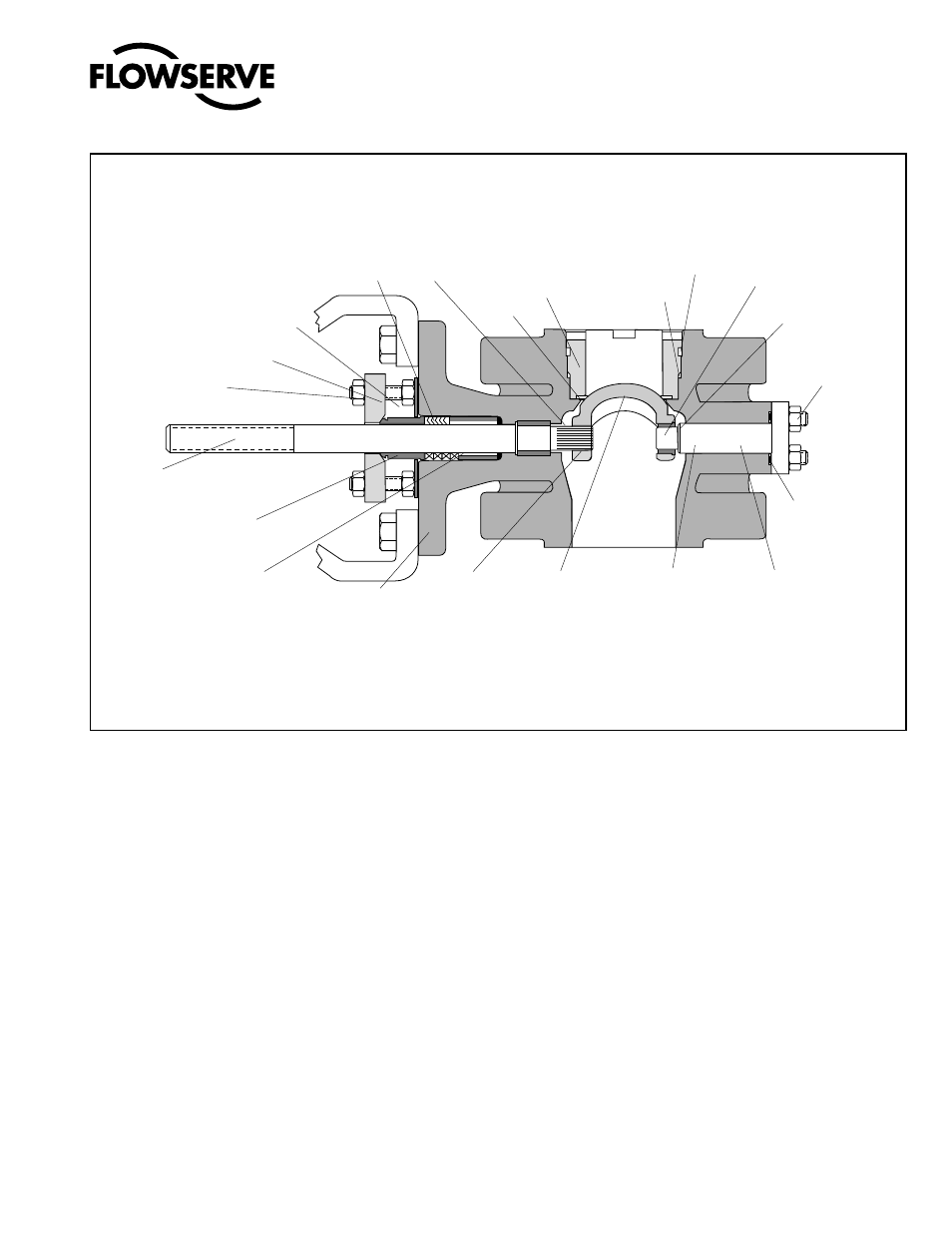

Figura 2: Ensamblaje del cuerpo de 1 a 2 pulgadas de ShearStream HP

(*Consulte en la Figura 4 las configuraciones de sello y los números de ítem.)

NOTA: Los números de ítem corresponden directamente a la lista de materiales de la válvula. Consúltela para obtener los números de piezas específicos.

Empaquetadura

(Ítem

N.º

88)

Clavija

de

empaquetadura

(Ítem

N.º

109)

Brida

del

collarín

(Ítem

N.º

80)

Tuerca de

empaquetadura

(Ítem N.º 117)

Eje

(Ítem N.º 51)

Rodillo de leva

de

empaquetadura

(Ítem N.º 87)

Separador

de

empaquetadura

(Ítem

N.º

93)

Poste

(Ítem N.º 123)

Junta tórica

del poste

(Ítem N.º 64)

(opcional)

Cojinete del eje

(Ítem N.º 83)

Juntas tóricas del anillo de retención

(Ítem N.º 59)

(Ítem N.º 56)

Junta de retención

(Ítem N.º 30)

Tapón

(Ítem

N.º 122)

Junta tórica

(Ítem N.º 61)

Clavija

Bola

Cojinete del poste

(Ítem N.º 52)

(Ítem N.º 50)

(Ítem N.º 84)

Cojinete de empuje

(Ítem N.º 53)

Cuerpo

(Ítem N.º 1)

Sellos*

Extremo interior

anillo de seguridad y finalmente el anillo de retención del

sellos. Si no se aflojan los tornillos de fijación del anillo de

seguridad, se puede forzar la extracción del anillo de reten-

ción utilizando un destornillador de cabeza plana y alicates.

Quite los sellos.

8.1.2 Para extraer la brida del collarín, quite ambas tuercas de la

empaquetadura. No es necesario quitar las clavijas.

8.1.3 En diseños de postes rotativos, impulse el eje y las clavijas

del poste hacia el centro del eje y el poste hasta que el extremo

exterior de la clavija separe la bola. Tenga cuidado de no dañar

el eje ni el poste. Luego, pueden perforarse las clavijas fuera

del eje y el poste cuando se las extrae de la válvula. Extraiga

cuidadosamente el tapón del eje y la junta tórica y finalmente el

poste rotativo. (La inserción de un perno en el orificio del tornillo

nivelador, roscado en el poste, ayudará a extraer el poste).

En diseños de postes fijos, impulse la clavija del poste hacia

el centro del eje hasta que el extremo exterior de la clavija

separe las ranuras de la bola. Tenga cuidado de no dañar el

eje. Luego, puede perforarse la clavija fuera del eje después

de que se extrae el eje. Quite la abrazadera antirotación. Quite

el poste y las juntas tóricas.
