Instrucciones para el usuario - Shearstream HP - VLSPIM0027-01 03/08
10
Clavija de la brida del collarín (Ítem N.º 109)
Tuerca de la brida del collarín
(Ítem N.º 117)
Semianillo
(Ítem N.º 11)
Cuerpo
(Ítem N.º 1)
Poste (Ítem N.º 51)
Tapón del extremo (Ítem N.º 122)
Junta tórica del tapón del extremo (Ítem N.º 61)
Poste (Ítem N.º 123)
Semianillo
(Ítem N.º 11)
Brida del extremo
(Ítem N.º 10)
Clavija del poste
(Ítem N.º 121)
Cojinete del poste
(Ítem N.º 84)
Clavija del eje
(Ítem N.º 52)
Bola
(Ítem N.º 50)
Cojinete del eje
(Ítem N.º 83)
Perno del yugo (Ítem N.º 107)
Empaquetadura
(Ítem N.º 88)
Brida del extremo
(Ítem N.º 10)
Anillos del sello
(Ítem N.º 20)
Separador del sello blando (Ítem N.º 21)
Junta tórica del aro de retención (Ítem N.º 56)
Junta tórica del aro de retención (Ítem N.º 59)
Junta tórica del sello (Ítem N.º 30)
Separador de empaquetadura (Ítem N.º 93)
Cojinete de empuje (Ítem N.º 53)
Rodillo de leva de empaquetadura (IÍtem N.º 87)
Brida del collarín (Ítem N.º 80)

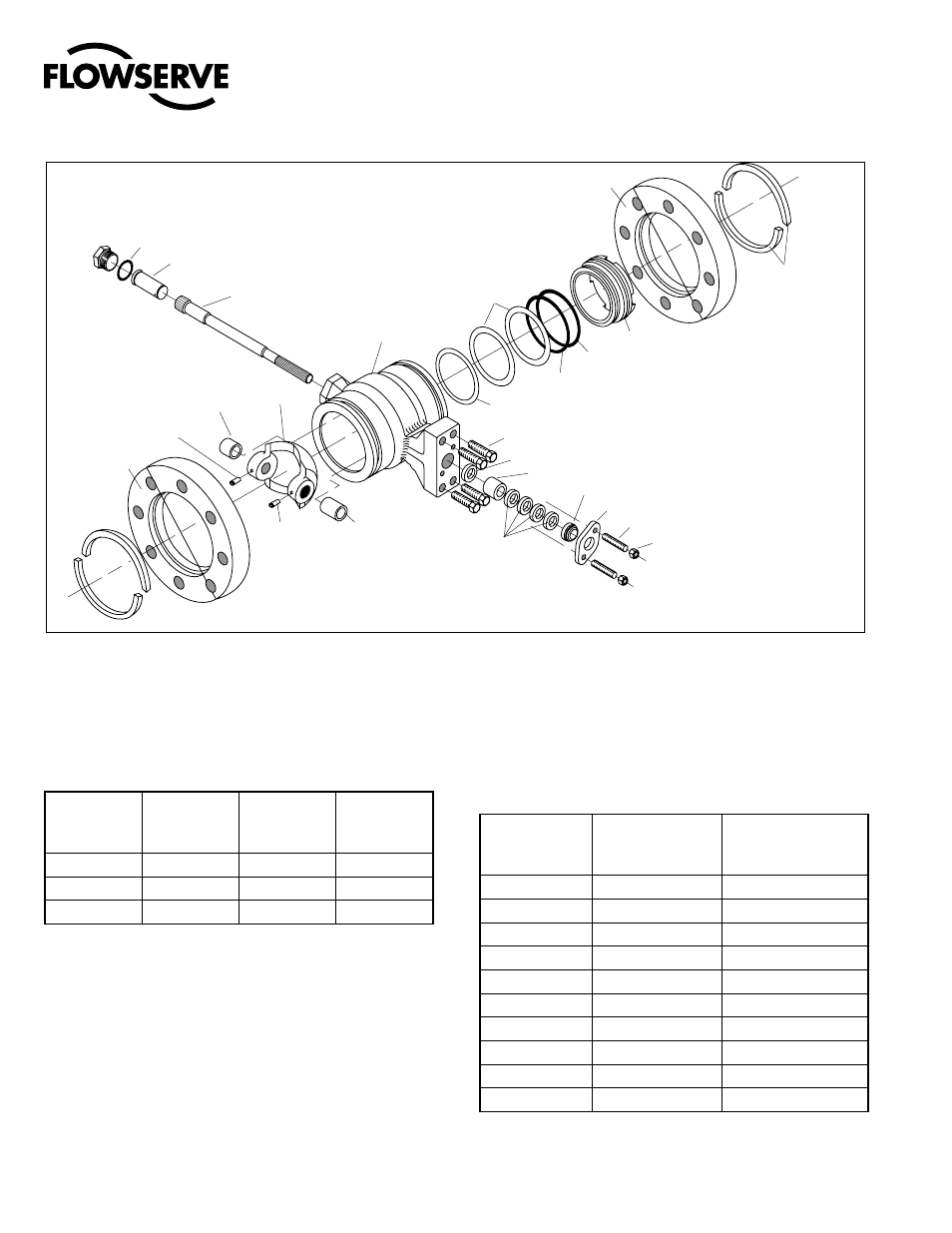

Figura 5: Subensamblaje detallado del cuerpo, diseño del poste rotativo
de 3 a 12 pulgadas y de 16 pulgadas
NOTA: Los números de ítem corresponden directamente a la lista de materiales de la válvula. Consúltela para obtener los números de piezas específicos.
Tabla IV: Herramientas opcionales
de ShearStream
Tamaño de la
válvula
(pulgadas)
Junta de
retención
Herramienta
Eje/Poste
Herramienta para
cojinete
1 87377 76891
1.5 87530 76509
2 76112 76509
3 62295 75970
4 62294 75970
6 62296 81978 / 81974
8 62336 81978 / 81974
10 81775 76550 / 76551
12 81034 76550 / 76551
16 N/C* 97967 / 97966
* Diseño embridado; no se requiere herramienta para el aro
de retención.
Tabla III: Torques del aro de retención atornillado
Tamaño de
la válvula
(pulgadas)
Valor del
Torque
(pies-libras)
Tamaño de
la válvula
(pulgadas)
Valor del
Torque
(pies-libras)
1, 1.5, 2 150-175 8, 10 650-700
3 250-300 12 900-950
4, 6 550-600 16* N/C
* Diseño embridado; no se requieren valores de torque.
