Fieldpiece SRL8 Detector de fugas de refrigerante con diodo calient - Manual

Detector de fugas
de refrigerante
con diodo
calient
Modelo: SRL8
MANUAL DEL OPERADOR
Descripción
El SRL8 utiliza un detector de gas de dióxido de estaño
semiconductor (diodo caliente) y un microprocesador para
crear una tecnología de detector de fugas de refrigerante
portátil de alta sensibilidad con una duración superior de la
batería, portabilidad y facilidad de uso.
El gas es bombeado por la punta de la extensión del
sensor hacia el sensor en la base del cono. El sensor reac-
ciona químicamente con cualquier refrigerante en el gas
que entra y envía una señal de mV a un circuito de control
del microprocesador.
El SRL8 puede detectar fugas más pequeñas que
0.1 onzas/año, lo cual excede las normas SAE J1627 más
exigentes. El SRL8 incluye un cargador de pared y auto-
móvil para la batería de iones de Litio ultracompacta, la cual
alimenta el SRL8
durante 15 horas de
operación continua
antes de que sea nece-
sario recargarla. Es sufi-
ciente tiempo para un
día de trabajo completo.
El SRL8 cuenta con
una configuración de sensibilidad variable para ofrecer la
sensibilidad necesaria y al mismo tiempo elimina la
"medición falsa". Una rápida calibración automática de 30
segundos al momento de encenderlo garantiza el
rendimiento óptimo.
Un filtro incorporado reemplazable bloquea la humedad
y las partículas dañinas. El SRL8 tiene además una función
manual y una automática de "ajuste a cero" para asegurar
la mejor sensibilidad posible cuando se anula la contami-
nación del entorno. Use el botón MUTE para silenciar los
indicadores sonoros del detector cuando sea necesario.
Operación
Protección de encendido/apagado
Para encender/apagar el SRL8, oprima y mantenga
oprimido el botón ON/OFF durante un segundo. Esta leve
demora protege el equipo contra el encendido o apagado
involuntario, lo que conserva la duración de la batería. Si
olvida apagar el SRL8, se apagará automáticamente
después de 10 minutos de inactividad.
Pantalla con gráfica de barras LED
La pantalla LED de ocho segmentos indica la concen-
tración detectada del refrigerante. Conforme aumenta la
concentración del refrigerante en el aire, también aumenta
la cantidad de barras encendidas en la pantalla.
Botón L/M/H (sensibilidad)
Establezca el nivel de sensibilidad oprimiendo el botón
L/M/H. Se indica la sensibilidad baja (L), media (M) o alta
(H) con el LED correspondiente.
Cuanto mayor la concentración del refrigerante en el aire
ambiental, menor debe ser la configuración de sensibilidad
para minimizar las activaciones falsas.
El botón MUTE y la verificación de la batería
Al oprimir el botón MUTE, se activa o desactiva el sonido
del SRL8. Además, si mantiene oprimido el botón MUTE
por un segundo, aparecerá el porcentaje restante de carga
de la batería en la gráfica de barras LED.
El botón ZERO y la función automática
de ajuste a cero
El SRL8 cuenta con dos modos de ajuste a cero, manual
y automático, que se indican al estar el LED "Auto-Zero"
apagado o encendido, respectivamente. Estos modos per-
miten que el usuario logre adquirir la mejor sensibilidad
posible al establecer la señal de referencia equivalente a
cualquier contaminación del entorno.
El modo predeterminado del SRL8 cuando se enciende
es el de ajuste a cero automático. En modo automático, el
SRL8 se ajustará a cero automáticamente al entorno
ambiental cada dos segundos si no se acciona. El ajuste a
cero lo indica un rápido destello doble del LED "Auto-Zero".
Para cambiar entre los modos automático y manual de
ajuste a cero, mantenga oprimido el botón ZERO por un
segundo. El LED "Auto-Zero" ya no estará iluminado cuan-
do esté en el modo manual. Para ajustar a cero manual-
mente el SRL8 en este modo, solo oprima el botón ZERO
en un entorno que no esté contaminado. El SRL8 indicará
el ajuste a cero correcto por medio de un destello doble
rápido del LED "Auto-Zero".
Procedimiento de detección de fugas
Mantenga el SRL8 alejado de áreas de fuga potencial de
refrigerante hasta que finalice el periodo de calentamiento y
calibración. La secuencia de calentamiento y calibración
dura aproximadamente 30 segundos después de oprimir
ON/OFF. Permita que el SRL8 se caliente por completo
antes de utilizarlo. Al iniciar, el medidor selecciona la
sensibilidad alta y el ajuste a cero automático de forma
predeterminada.
Los puntos más probables de fugas de refrigerante se
encuentran en las uniones soldadas de líneas de refrige-
rante y en cambios de corte transversal o dirección de estas
líneas.
El SRL8 detecta la concentración de refrigerante. La fun-
ción de ajuste a cero permite al usuario detectar fácilmente
fugas en lugares que pueden tener refrigerante en el aire,
como un refrigerador con fuga en un espacio cerrado.
Cuando esté detectando:
1. La punta del cono debe estar suficientemente cerca de
la línea. Es posible que deba estar a menos de 0.64 cm
(1/4") de una fuga pequeña para detectarla. En tal caso,
puede resultar útil una segunda mano para dirigir la
punta a lo largo de líneas de refrigerante.
2. Mantenga la punta en movimiento a lo largo de las
líneas de refrigerante a una velocidad de 1-3 pulgadas
por segundo.
3. Al detectar una fuga, la alarma del SRL8 sonará y la grá-
fica de barras LED se encenderá. Al mover el cono más
cerca del punto de la fuga, más LED se encenderán al
aumentar la concentración. (Nota: si la extensión del
sensor del SRL8 se traslada a través de una concen-
tración muy elevada de refrigerante, es posible que
deba esperar que el SRL8 vuelva a ajustarse a cero o
que deba hacerlo manualmente para dejar que el sen-
sor vuelva a ajustarse, antes de seguir con el paso 4).
4. Una vez que haya localizado la concentración máxima
de refrigerante, permita que el medidor se ajuste a cero
a una distancia alejada de la fuga. Luego haga una
segunda medida del punto de fuga sospechoso, para
verificar su ubicación.
Revisión y reemplazo del filtro
El filtro bloquea la humedad y otros contaminantes prote-
giendo al sensor. Cuando se humedece, bloquea el flujo de
aire y el filtro debe reemplazarse. Desatornille la punta del
sensor y reemplace el filtro blanco de modo que el extremo
redondeado quede en la punta de la extensión del sensor.
Utilice únicamente el filtro suministrado por Fieldpiece.
Se pueden pedir filtros adicionales de un distribuidor. El
modelo RFL2 contiene 10 filtros y 5 juntas tóricas.
Instalación y reemplazo del sensor
Se pueden pedir sensores de reemplazo (modelo
RHD1) para el SRL8. Para instalar o reemplazar el sensor,
asegúrese de que la unidad esté apagada. Después,
desatornille el cono del SRL8 y, si va a reemplazar el sen-
sor, sáquelo suavemente de la base.
Inserte cuidadosamente el nuevo sensor y vuelva a
poner el cono. Se puede insertar el sensor en dos configu-
raciones diferentes, y ambas permitirán que el SRL8 fun-
cione correctamente.
Si no está instalado un sensor o el sensor instalado
está dañado cuando la unidad esté encendida, sonará una
alarma y la unidad se apagará.
Consejos rápidos
1.
Para señalar fugas más grandes, ajuste la sensibilidad.
2.
Asegúrese de que el SRL8 se ajuste a cero entre
cada detección. Busque el destello doble del LED
Auto-Zero.
Comparación de detectores de fugas
Fieldpiece cuenta con dos detectores de fugas. El
SRL8 utiliza un sensor de diodo caliente. La ventaja del
diodo caliente es que detecta niveles de concentración
absoluta, por lo que puede mantenerse en una fuga y con-
tinuará emitiendo una señal acústica. También es inicial-
mente muy sensible. Sus desventajas más importantes
son que el sensor se torna menos sensible con el transcur-
so del tiempo y finalmente necesita ser reemplazado,
además de ser más sensible a algunos refrigerantes que a
otros.
El SRL2 usa un sensor infrarrojo (IR). Detecta un
CAMBIO de concentración, por lo que la extensión del
sensor debe seguir moviéndose. Las ventajas principales
del sensor IR de Fieldpiece son que su sensibilidad per-
manece igual durante toda la vida del instrumento, el sen-
sor dura la vida útil del instrumento, no lo acciona la
humedad o el aceite y tiene prácticamente la misma sensi-
bilidad frente a la mayoría de los refrigerantes. La desven-
taja principal de los sensores infrarrojos es su sensibilidad
a las perturbaciones mecánicas.

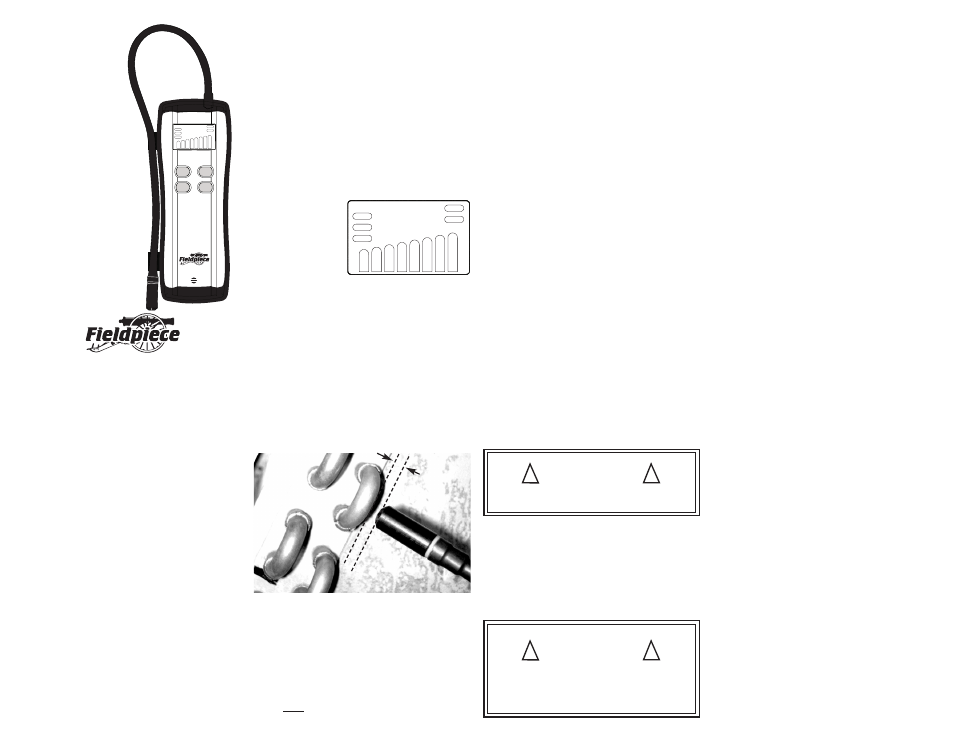

SRL8 realiza pruebas en un evaporador, a 0.64 cm (1/4") de la línea.
0.635
cm (1/4")
SENSITIVITY H
M
L AUTO-ZERO
LOW-BATT
SRL8
ON/OFF MUTE
ZERO L/M/H
Heated Diode
Refrigerant
Leak Detector
PRESS FOR 1 SECOND BATTERY CHECK
SENSITIVITY
H
M
L
AUTO-ZERO
LOW-BATT
Precaución
NO utilice el SRL8 sin el filtro adecuado
colocado correctamente. Si lo hace,
podría dañarse el instrumento.
!
Advertencia
El sensor podría estar caliente después de usarlo.
! !
!
