Fieldpiece SVG3 - Digital Micron Vacuum Gauge Manual del usuario

Fieldpiece, Instrucciones iniciales, Certificaciones

Advertising
background image

01

03

06

02

05

04

07

09

12

08

11

10

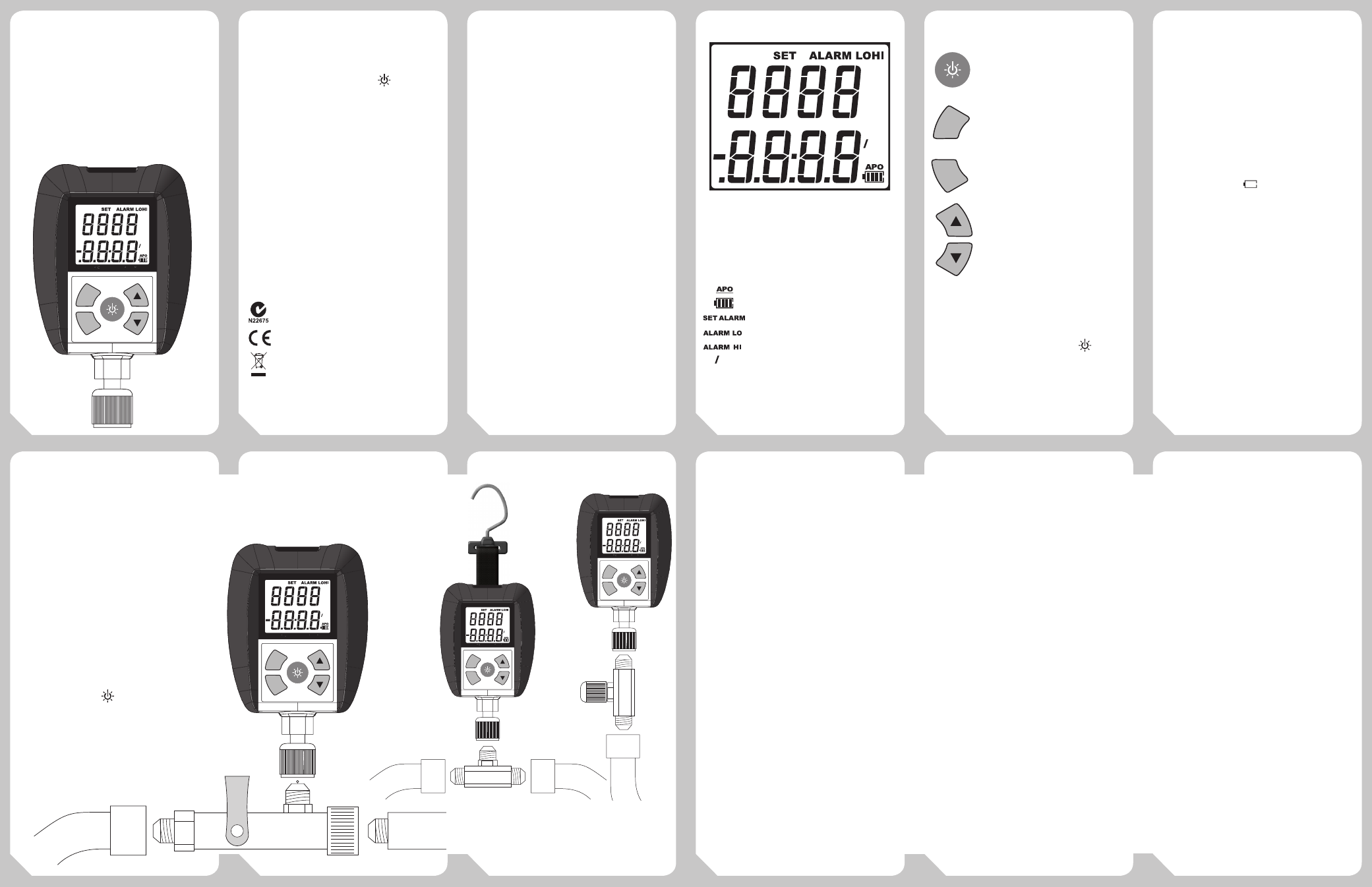

Directamente

al puerto de

servicio

Herramienta de

extracción de

obturadores Schrader

Manguera

a la

bomba

MICRONS OF MERCURY

SVG3

VACUUM

GAUGE

MIN

ALARM

ENTER

Instrucciones

iniciales

1. Para encender su SVG3, mantenga

presionado el botón

durante

1 segundo.

2. Conecte el sistema directamente a

un puerto de servicio no utilizado,

a una herramienta de extracción de

obturadores Schrader (SCRT) o por

medio de mangueras.

3. Vea el vacío en micras de mercurio en

la línea superior y la tasa de variación

del vacío (± micras por minuto) en la

línea inferior.

Certificaciones

C-Tick (N22675)

CE

WEEE

Conformidad con RoHS

Descripción

Lograr el vacío adecuado de cualquier

sistema que ha sido expuesto a la

atmósfera es fundamental para garantizar

su correcto funcionamiento y el medidor

SVG3 es la herramienta apropiada para

ayudar a los profesionales de HVACR

a verificar que se alcancen los niveles

de vacío adecuados. El gancho y la luz

posterior permiten ver fácilmente la

pantalla del SVG3 aún en lugares con

baja visibilidad, y la caja está sólidamente

construida para soportar los rigores del

uso en campo.

Para minimizar las fugas mediante la

disminución de la cantidad de conexiones,

el SVG3 cuenta con un depresor Schrader

que permite conectarlo directamente al

puerto de servicio o a su herramienta de

extracción de obturadores de válvula.

Las funciones integradas de alarma de

alta (Hi) y de baja (Lo) e indicación de la

tasa de variación del vacío en la pantalla

inferior ayudan al técnico de HVACR y

permiten que pueda realizar más tareas,

pues puede confiar en que está haciendo

el trabajo correctamente la primera vez.

Pantalla

Línea superior: medición de vacío en

tiempo real en micras de

mercurio (Hg)

Línea inferior: tasa de variación en micras

o cronómetro de alarma

Apagado automático activado

Duración de la batería

Modo de ajuste de alarmas

Modo de alarma de baja

Modo de alarma de alta

Tasa de variación en micras

(± micras por minuto)

Fieldpiece

Medidor de vacío

de fácil visualización

MANUAL DEL OPERADOR

Modelo SVG3

Controles

Presione durante 1 segundo para encender/

apagar el SVG3. Pulse menos de 1 segundo para

encender o apagar la luz posterior.

Pulse para activar la alarma de baja (Lo), la

alarma de alta (Hi) y para volver al modo normal.

Mantenga presionado durante 1 segundo para

ingresar o salir del modo de ajuste de alarmas.

Fije el dígito seleccionado y pase al siguiente en

el modo de ajuste de alarmas.

Emplee las teclas

▲▼ para aumentar o

disminuir el dígito que parpadea en el modo de

ajuste de alarmas. Si se activa una alarma, pulse

las teclas para cambiar la visualización entre

cronómetro y tasa de variación del vacío.

NOTA SOBRE LA LUZ POSTERIOR: el temporizador de la luz

posterior se reinicia automáticamente durante 1 minuto después

de pulsar cualquier botón. Un pulso breve de

enciende o

apaga la luz posterior.

Especificaciones

General

Temperatura de operación: 32 a 122° F (0 a 50° C) con

HR < 75%

Temperatura de almacenamiento: -4 a 140° F (-20 a 60° C),

con humedad relativa (RH) entre 0 y 80% (sin batería)

Coeficiente de temperatura: 0,1 x (precisión especificada)/°C

para <18° C o >28° C

Fuera de rango: la pantalla muestra "OL"

Alimentación: 4 pilas AAA, NEDA 24A, JIS UM4, IEC R03

Apagado automático: después de 15 minutos de lecturas de

más de 10.000 micras si la función APO está activada.

Duración de la batería: 40 horas de uso normal (baterías

alcalinas) sin usar la luz posterior.

Indicador de batería baja:

se visualiza cuando el voltaje

de la batería desciende por debajo del nivel operativo.

Presión de vacío

Unidad de medida: micras (µm) de mercurio

Tipo de conector: accesorio abocinado con rosca hembra

estándar de 1/4". Accesorio en "T" incluido (3 puertos

abocinados macho)

Rango: 50 a 9999 micras de mercurio

Precisión: ±10 % ó ±10 micras, el que resulte mayor

(50 a 1000 micras)

Resolución: 1 micra (50 a 2000 micras), 250 micras

(2001 a 5000 micras), 500 micras (5001 a 8000 micras),

1000 micras (8001 a 9999 micras)

Tasa de variación: micras por minuto

Frecuencia de actualización: 0,5 segundos

Presión atmosférica: el instrumento muestra "OL"

Presión máxima de sobrecarga: 500 psig

Utilización

Modo Normal

Mida vacíos profundos para controlar

el vacío del sistema. Los vacíos profundos

ayudan a eliminar gases no condensables

que pueden causar problemas en

el sistema.

Hay varias maneras de conectar

el instrumento al sistema; Fieldpiece

recomienda utilizar un SCRT y mangueras

adecuadas para vacío lo más cortas

posible. Menos conexiones reducen la

probabilidad de que se produzcan fugas.

1. Conecte al sistema. Los técnicos suelen preferir

conectarse a la herramienta de extracción de obturadores

Schrader o a un puerto de servicio no utilizado.

2. Mantenga presionado

durante 1 segundo para

encender el SVG3.

3. La pantalla superior visualiza la presión o el vacío en

micras de mercurio.

4. La pantalla inferior visualiza la variación de la medición,

en aumento o disminución (± micras de mercurio

por minuto).

Alarmas de alta y de baja

Utilice las alarmas de alta y de baja para

controlar el SVG3 mientras trabaja en otras

tareas.

Active la alarma de baja (predefinida en

500 micras) para advertirle cuando el vacío

del sistema ha alcanzado el nivel de micras

deseado.

Active la alarma de alta (predefinida

en 1000 micras) para ver cuánto tarda el

sistema en estabilizarse después de que

la bomba de vacío se ha desconectado

del sistema. Si el sistema no se estabiliza,

probablemente haya una fuga en el sistema

o en sus conexiones.

El cronómetro se iniciará cuando se active

una alarma. Volverá a iniciarse cuando se

haya alcanzado la alarma de baja para

mostrar cuánto tiempo ha estado haciendo

vacío después de haber alcanzado el nivel de

micras deseado. El cronómetro se detendrá

cuando se haya alcanzado el valor de la

alarma de alta para mostrar cuánto tiempo

le llevó alcanzar ese valor.

Cuando se active una alarma, emplee las

teclas

▲ y ▼ para cambiar entre cronómetro

y tasa de variación (± micras por minuto).

Cómo activar las alarmas

1. Pulse ALARM para activar la alarma de baja.

2. Pulse nuevamente ALARM para desactivar la alarma de

baja y activar la alarma de alta.

3. Pulse nuevamente ALARM para desactivar la alarma de

alta y volver al modo normal.

Cómo ajustar las alarmas

Los valores predefinidos para la alarma

de baja (500 micras) y de alta (1000 micras)

se pueden ajustar fácilmente a sus niveles

deseados.

1. Mantenga presionado ALARM durante un segundo para

ingresar en el modo de ajuste de alarmas. El primer

dígito de la alarma de baja (LO) parpadeará.

2. Cambie el valor con las teclas

▲▼. Pulse ENTER para

fijar el dígito y pasar al siguiente dígito. Repita el

procedimiento para todos los dígitos de la alarma LO.

3. Una vez finalizado el ajuste de la alarma de baja, el

primer dígito de la alarma de alta (HI) parpadeará.

Cambie el valor con las teclas

▲▼. Pulse ENTER para

fijar el dígito y pasar al siguiente dígito. Repita el

procedimiento para todos los dígitos de la alarma HI.

4. Una vez finalizado el ajuste de la alarma de alta, el

instrumento saldrá automáticamente de este modo de

ajuste y guardará los valores escogidos.

Nota: en cualquier momento durante el ajuste de alarmas,

puede pulsar ALARM para cambiar entre el ajuste de las

alarmas HI y LO. Mantenga presionado ALARM para salir

del modo de ajuste de alarmas y guardar en cualquier

momento.

Consejos acerca del vacío

Siga todos los procedimientos de

evacuación del fabricante referidos a las

especificaciones sobre cómo evacuar

sistemas con prioridad sobre los indicados

en este manual. Para lograr un vacío

profundo de manera eficaz, Fieldpiece

recomienda las prácticas indicadas a

continuación.

1. Extraiga los obturadores Schrader y los depresores de

obturador de los puertos de servicio utilizando una

herramienta para desmontaje de obturadores de válvula

(se adquiere por separado).

2. Utilice mangueras adecuadas para vacío lo más cortas

posible y del mayor diámetro disponible.

3. Inspeccione los sellos de caucho en ambos extremos de

las mangueras para verificar que no presenten daños que

podrían causar fugas.

4 No utilice mangueras con conexiones de bajas pérdidas

cuando evacue un sistema.
