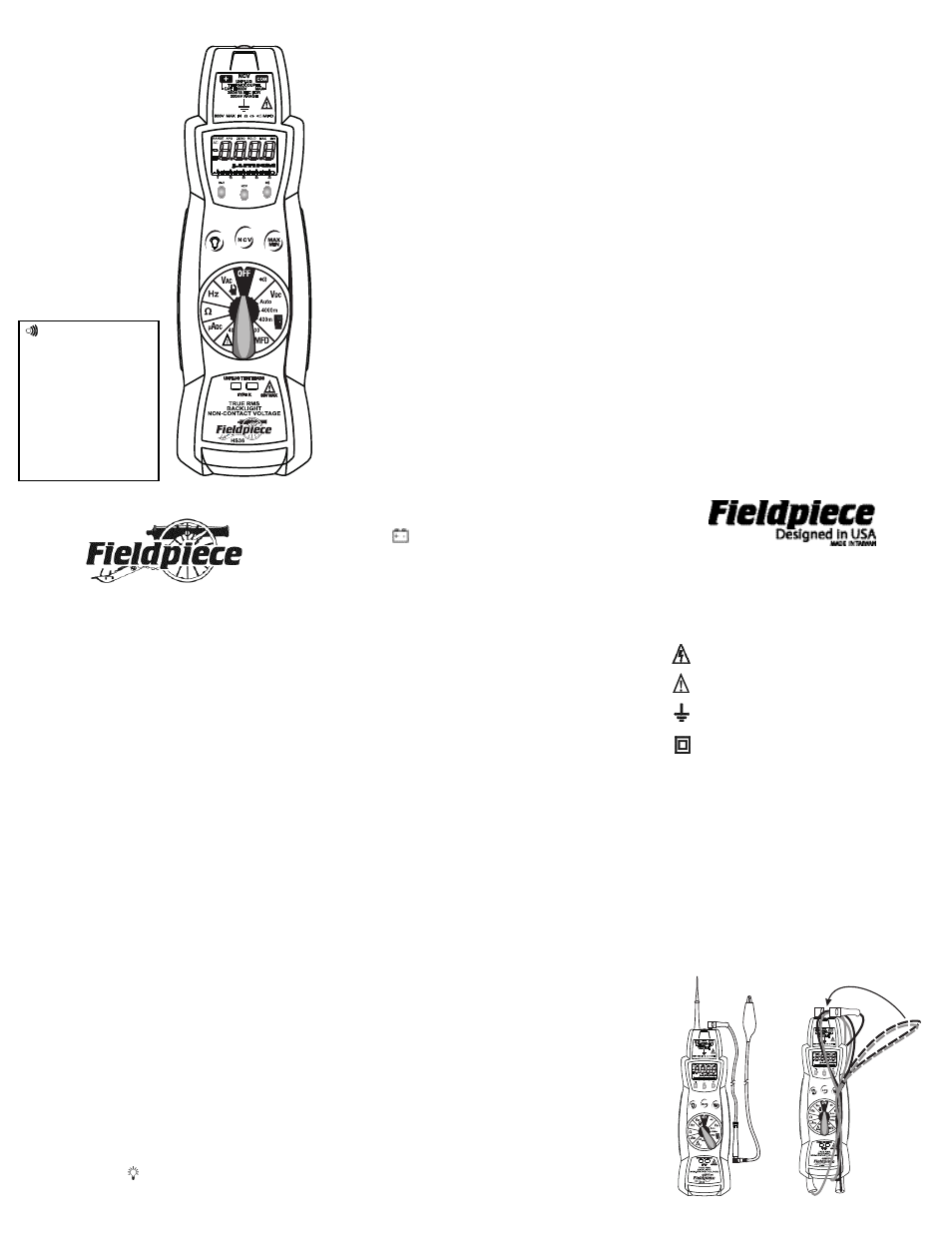

Fieldpiece HS35-36 MEDIDORES TIPO BARRA DIGITALES DE RANGO AUTOMÁTICO Manual del usuario

Fieldpiece instruments, inc, Voltaje sin contacto, Indicador de alto voltaje

Advertising
background image

Voltaje sin contacto

Con la paleta de NCV (voltaje sin contacto) roja en

la punta del medidor cerca de un voltaje de CA, opri-
ma y mantenga el botón NCV (voltaje sin contacto). El
LED de NCV se encenderá y el indicador acústico
emitirá una señal acústica. Mientras más cerca del
voltaje de CA, más fuerte será la señal acústica. La
función NCV es bastante sensible como para detectar
24 V CA en termostatos.

Indicador de alto voltaje

En cualquier rango de V CA/V CC, cuando toque un

voltaje mayor a 30 V, el indicador acústico emitirá una
señal acústica y el LED rojo de alto voltaje
parpadeará. ¡TENGA CUIDADO!

Microamperios

Para medir la corriente del diodo de llama en un

control de calentador.

Capacitancia

Para de capacitores de arranque y de ignición.

Desconecte primero el capacitor de la alimentación.
Cortocircuite los terminales para descargar los capac-
itores. Desconecte cualquier resistor que podría estar
entre los terminales del capacitor.

MIN/MAX

Oprima MIN/MAX una vez para comenzar a regis-

trar MIN. y MÁX. Oprima MIN/MAX para seleccionar la
medición actual de MÍNIMA o MÁXIMA. Mantenga
presionado durante 2 segundos para salir de la fun-
ción MIN/MAX.

Temperatura

Conecte cualquier termopar tipo K directamente al

medidor para medir la temperatura. La medición de la
temperatura será precisa incluso en entornos con
cambios rápidos debido a la excelente compensación
de temperatura. Se incluye un termopar. No requiere
adaptador.

Retroiluminación (HS36)

Oprima el botón

para activar la retroiluminación

durante unos 60 segundos.

RMS verdadero (HS36)

Los multímetros digitales usan dos tipos diferentes de

detección de corriente alterna. El más común es la
detección promedio, normalizada al valor RMS ver-
dadero de una onda senoidal. El otro es una medición
del valor RMS verdadero. El valor RMS verdadero real
se determina para una forma de onda dentro de los
límites del factor de cresta. Cualquiera de ambos méto-
dos de detección dará los mismos resultados en una
onda senoidal limpia, pero pueden discrepar en una
forma de onda no senoidal.

Calibración de

°F en campo

Para precisiones de

±1 °F, calibre a una temperatu-

ra conocida. Un vaso de agua con hielo estabilizado
está muy cerca de 32

°F (0 °C) y es por lo general muy

conveniente, pero se puede usar cualquier temperatura
conocida.
1. Seleccione el rango de 400

°F.

2. Retire la cobertura posterior y sostenga la batería

en su sitio con una banda de goma para que los ter-
minales estén en contacto.

3. Estabilice un vaso grande de agua con hielo.
4. Sumerja la sonda de termopar y déjela estabilizarse.
5. Ajuste el VR3 (extremo derecho inferior de la tarjeta

de circuito impreso) para acercarse a 32

°F (0 °C),

luego ajuste el VR2 (a la izquierda del VR3) para
estar dentro de 0.1

°F (0.05 °C) de 32 °F (0 °C).

6. Para calibrar en

°C, cierre la conexión puente que

está a la izquierda del VR3.

Desactive el apagado automático

Coloque en posición OFF, oprima y mantenga

retenido el botón RNG (HS35) o el botón MIN/MAX
(HS36) mientras hace girar el selector giratorio a la
posición de rango deseada. Suelte el botón cuando la
pantalla LDC se muestra normalmente. Nota: el anun-
ciador de apagado automático (APO) no se verá en la
pantalla. El modo de apagado automático está conec-
tado cuando la pantalla muestra la leyenda "APO".

Conecte al accesorio expansor de
Fieldpiece

Conecte el accesorio expansor de Fieldpiece directa-

mente a la parte superior de la serie HS y conmute al rango
indicado por el accesorio. Visite www.fieldpiece.com si
desea ampliar la información.

Símbolos que se utilizan:

Precaución, riesgo de descarga eléctrica

Precaución, consulte el manual.

Tierra

Doble aislamiento

Uso y almacenamiento de los
conductores de prueba

Como el elemento aislante del cable es silicona, los

conductores permanecerán flexibles en clima frío y no
se derretirán en caso de queden expuestos a cautín.

Desconecte la mitad superior del conductor de

prueba y enchufe la punta del conector directamente
en el medidor para que sea más fácil probar el voltaje.
Use el clip de caimán incluido (ASA2) tal como se
muestra para que la operación sea aún más fácil.

Para facilitar su almacenamiento, envuelva los

conductores como se muestra. Estire los conductores
alrededor del frente entre las puntas colgantes, tuerza
y coloque alrededor de uno de los conectores del
conductor.

MANUAL D E L OPERADOR

Para su seguridad...

General: desconecte los conductores de prueba

antes de abrir el estuche. Inspeccione los conduc-
tores de prueba en busca de daños al material de
aislamiento o metal expuesto. Reemplace si observa
algo sospechoso. Nunca se conecte a tierra cuando
efectúe una medición eléctrica. No toque tubos
metálicos expuestos, tomacorrientes, elementos de
instalación, etc., que podrían estar haciendo tierra.
Mantenga su cuerpo aislado, sin hacer contacto a
tierra, usando ropa seca, zapatos de caucho, tapete
de hule o algún material aislante aprobado. Al
desconectar un circuito, desconecte el conductor
"ROJO" primero, luego el conductor común. Trabaje
con otras personas. Haga las pruebas con una
mano. Apague la alimentación del circuito que va a
probar antes de cortar, desoldar o abrir el circuito.
Mantenga sus dedos detrás de los protectores de
dedo de las sondas. No mida la resistencia cuando el
circuito está energizado. No aplique una potencia
mayor al voltaje nominal entre la entrada y la tierra.

Todas las pruebas de voltaje: todos los rangos

de voltaje soportan hasta 600 V. No aplique más de
600 V CC o 600 V CA.

Pruebas de corriente alterna: desconecte el

medidor del circuito antes de apagar cualquier
inductor, incluso motores, transformadores y
solenoides. Los transitorios de alta tensión pueden
dañar el medidor sin posibilidad de reparación. No
use durante tormentas eléctricas.

Mantenimiento

Limpie el exterior con un paño seco y limpio. No

utilice líquidos.

Reemplazo de la batería: cuando el multímetro

muestra "

", se debe reemplazar la batería.

Desconecte y desenchufe los conductores, apague
el medidor y retire la cubierta de la batería.
Reemplace la batería por otra batería 1604 de 9 V
tipo NEDA .

Fieldpiece Instruments, Inc.

1900 E. Wright Circle
Anaheim, California, 92806
United States
+1 714 634 1844

www.fieldpiece.com

MEDIDORES
TIPO BARRA
DIGITALES
DE RANGO
AUTOMÁTICO:
HS35
HS36

Leyenda
de función

Continuidad

VDC

Voltios de CC

MFD

Capacitancia

°C/ °F

Temperatura

µADC

Microamperios
de CC

Ω

Resistencia

Hz

Frecuencia

VAC

Voltios de CA

v07
