ESPECIFICACIONES
Pantalla: pantalla de cristal líquido (LCD) de 3¾
dígitos con una lectura máxima de 3999.
Gráfico de barras analógico: 41 segmentos con
20 mediciones por segundo.
Rango (RNG): modo de variación manual (HS35)
Rango excedido: indicación de la marca “OL” (fuera
de rango).
Apagado automático: 30 minutos.
Entorno operativo: 32 a 122
°F (0 a 50 °C) a
<70% de H.R.
Temperatura de almacenamiento: -4 a 140 °F
(-20 a 60 °C), 0 a 80% de H.R. sin la batería.
Precisión: según las especificaciones bajo condi-
ciones ambientales de 73 °F ±9 °F (23 °C ±5 °C),
<75% de humedad relativa.
Coeficiente de temperatura: 0.1 ×(precisión especifi-
cada) por °F/°C. (32 a 64 °F [0 a 18 °C], 82 a
122 °F [28 a 50 °C]).
Energía: una batería de 9 voltios estándar, NEDA
1604, JIS 006P, IEC 6F22.
Duración de las baterías: normalmente 300 horas
con alcalinas.
Accesorios: un par de conductores de prueba, un
par de clips de caimán, termopar tipo K, batería de
9 V (instalada) e instrucciones de funcionamiento.
Seguridad: UL, CE, Cat III600V, UL61010B-1,
IEC61010-1.
Temperatura
Rango: -30 a 1000
°F (-34 a 538 °C)
Resolución: 0.1 °F/°C
Precisión: ±1 °F, 32 a 120 °F (0 a 49 °C),
±1% + 1.5 °F, -4 a 750 °F (-20 a 399 °C)
±2% + 4 °F, -30 a -4 °F (-34 a -20 °C),
±2% + 4 °F, 750 a 1000 °F
(399 a 538 °C)
Tipo de sensor: termopar tipo K
Protección contra sobrecargas: 60 V CC o 30 V
CA RMS
Continuidad
Indicación auditiva: menos de 40 Ω
Tiempo de respuesta: 500 milisegundos
El LED verde estará continuamente encendido.
Protección contra sobrecarga: 500 V CC o
CA RMS
Voltios de CC
Rangos: 400 mV, 4000 mV, 40 V, 400 V, 600 V
Resolución: 0.1 mV
Precisión:
±(0.5% med. + 2 dígitos)
Impedancia de entrada: 3 M Ω en entradas de V,
10 M Ω en entrada de mV
Protección contra sobrecarga: 600 V CC o
CA RMS
Protección contra cambios transitorios: 6 kV para
10 μ segundos
Voltios de CA (50 Hz - 500 Hz)
Rangos: 400 mV, 4 V, 40 V, 400 V, 600 V
Conversión: RMS verdadero (HS36), promedio
(HS35)
Factor de cresta: inferior o igual a 3 (HS36)
Resolución: 0.1 mV
Precisión:
±(1.2% med. + 5 dígitos) 50 Hz ~ 60 Hz en rango de
400 mV
±(1.5% med. + 5 dígitos)
±(2% med. + 5 dígitos) en rango de 600 V
Impedancia de entrada: 3 M Ω
Protección contra sobrecarga: 600 V CC o
CA RMS
Protección contra cambios transitorios: 6 kV para
10 µ segundo
Corriente continua
Rangos: 400 µ A, 4000 µ A
Resolución: 0.1 µ A
Precisión:
±(1.0% med. + 2 dígitos)
Carga de voltaje: 1 V, (8 V en un rango de 4000 µ A)
Protección contra sobrecarga: 500 V CC o
CA RMS
Resistencia
Rangos: 400 Ω, 4 kΩ, 40 kΩ, 400 kΩ, 4 MΩ, 40 MΩ
Resolución: 0.1 Ω
Precisión:
±(1.0% med. + 4 dígitos) en rangos de 400 Ω a
400 k Ω
±(1.5% med. + 4 dígitos) en un rango de 4 MΩ
±(3.0% med. + 5 dígitos) en un rango de 40 MΩ
Voltios de circuito abierto: -0.45 V CC típico,
(-1.2 V CC en un rango de 400 Ω)
Protección contra sobrecarga: 500 V CC o
CA RMS
Capacitancia
Rango: 400 µ F
Resolución: 0.1 µ F
Precisión:
±(3% med. + 5 dígitos)
Protección contra sobrecarga: 500 V CC o
CA RMS
Frecuencia
Rangos: 4 k, 40 k, 400 k, 4 M, 40 MHz
Resolución: 1 Hz
Precisión:
±(0.1% med. + 3 dígitos)
Sensibilidad: 10 Hz ~ 4 MHz: > 1 Vrms, 4 MHz ~
40 MHz: > 2 Vrms, <5 Vrms
Anchura de pulso mínima: > 25 ns
Límites del régimen de trabajo: > 30% y < 70%
Protección contra sobrecarga: 500 V CC o
CA RMS

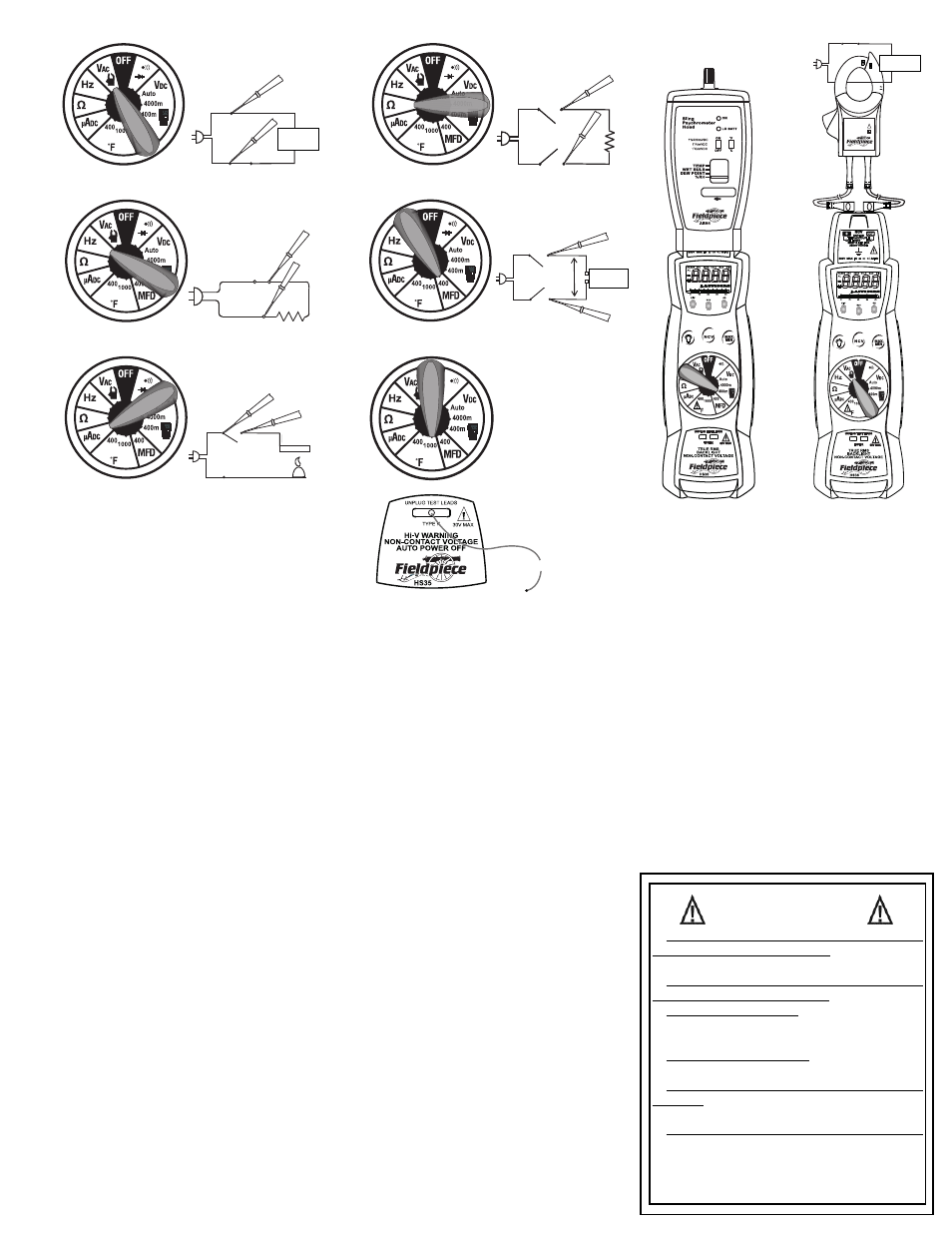

Voltaje
Frecuencia
Corriente continua < 4000
μA CC
Selección de rangos
Para voltaje de CC, establezca el medidor al
parámetro V CC en vez de V CA como se muestra
arriba.
Para todos los rangos elija un rango justo por enci-
ma del valor que usted espera. Si la pantalla muestra
"OL" (fuera de rango), seleccione un rango más alto. Si
la pantalla muestra menos de tres números, seleccione
un rango inferior para obtener una mejor resolución.
Resistencia
Capacitancia
Temperatura
¡Funcionan con accesorios expan-
sores de Fieldpiece!
Conecte a los accesorios expansores de Fieldpiece
simplemente conectándolos a la parte superior del
medidor (1) o acoplándolos remotamente con los con-
ductores (2). Para la mayoría de los accesorios, mueva
el selector al rango mostrado (1). Para la pinza de A CA
(ACH4), mueva el selector al rango de V CA (2).
¡ D e s c o n e c t e
los conductores
de prueba del
voltaje antes de
enchufar el ter-
mopar!
Verifique que la
temperatura medi-
da es estable.
Mantenga un buen
contacto entre el
termopar y lo que
se mide.
CAT.III 300V
400A CLAMP
ACH4
AC Current Clamp
1AAC / 1mVAC 400AAC MAX
!
(1) (2)
ADVERTENCIAS
DESCONECTAR Y DESENCHUFAR LOS
CONDUCTORES DE PRUEBA antes de abrir el
estuche.
PROBAR LA FUNCIÓN NCV EN UN CABLE
CON CORRIENTE CONOCIDO antes de usar.
NO APLIQUE VOLTAJE mayor a 30 V CA o 60
V CC al termopar o a los enchufes cuando el
selector giratorio esté en posición OFF.
RETIRE EL TERMOPAR cuando realice las
mediciones de voltaje.
DESCONECTE LOS CONDUCTORES DE
PRUEBA cuando realice mediciones de temper-
atura.
NO APLIQUE VOLTAJE A LOS ENCHUFES
cuando el selector giratorio está en microampe-
rios. Incluso bajos voltajes pueden causar sobre-
carga de corriente y fundir el fusible. Reemplace
el fusible fundido para recuperar la función.
CARGA
VARA
LÍMITE Descarga
CARGA
