¿Qué es sobrecalentamiento y
subenfriamiento?
¿Por qué necesito medirlos?
Sobrecalentamiento es la diferencia entre la temperatura
real del refrigerante (gas) al salir del evaporador y el punto
de ebullición del refrigerante. Después de hervir el
refrigerante sigue calentándose. La cantidad de grados
que se “caliente adicionalmente” después de hervir
se llama sobrecalentamiento. En las condiciones más
desfavorables (carga baja para sistemas de orificio fijo),
el refrigerante en el evaporador hierve cerca del extremo
del serpentín del evaporador. Para asegurarse de que
el líquido no ingrese al compresor en la condición más
desfavorable (carga baja), los fabricantes del refrigerador
o del A/C publican tablas que indican el valor que deberá
tener el sobrecalentamiento en una medición de bulbo
húmedo en interiores y a la temperatura del aire exterior.
La medición del sobrecalentamiento es su mejor
indicación en un sistema de orificio fijo de la carga de
refrigerante correcta y de las condiciones de funciona-
miento. Si todo lo demás está funcionando correctamente
y el sobrecalentamiento real es demasiado alto, agregue
refrigerante. Si es demasiado bajo, purgue refrigerante.
El subenfriamiento es la diferencia entre el punto
de ebullición del refrigerante en el condensador y la
temperatura real del refrigerante al salir del condensador.
La cantidad de grados que el refrigerante “se enfríe” por
debajo del punto de ebullición es el subenfriamiento.
En la peor de las circunstancias (carga baja para TXV)
el subenfriamiento continuará aumentando. Si el
subenfriamiento aumenta demasiado, el líquido puede
regresar al compresor causando daño y una falla
catastrófica. Puede obtener más información técnica en
www.fieldpiece.com.

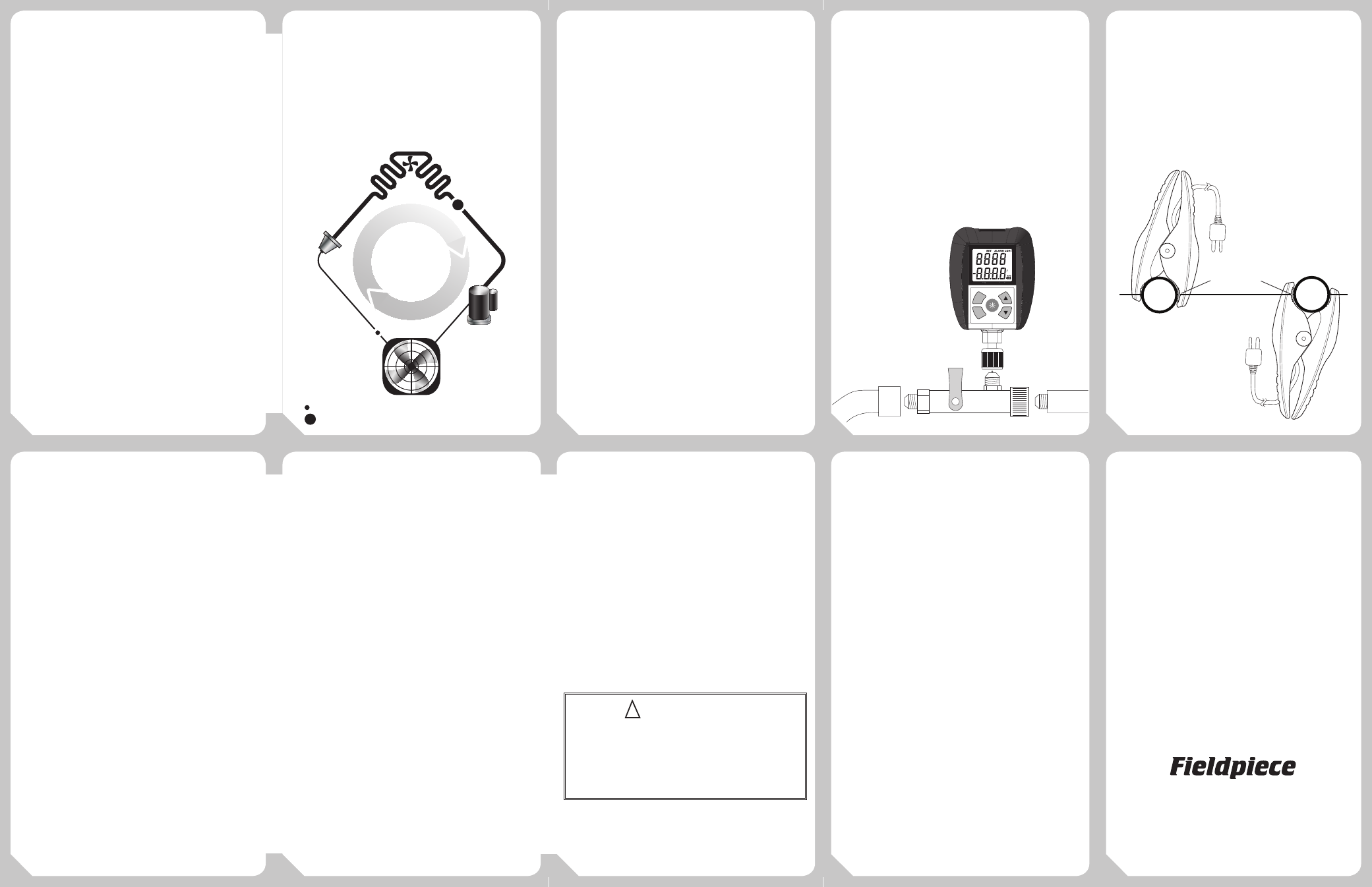

Ubicación de la prueba de subenfriamiento
Ubicación de la prueba de sobrecalentamiento
Refrigerantes
Las tablas P-T de los siguientes 45 refrigerantes vienen programadas
previamente en su SMAN. En su SMAN los refrigerantes aparecen listados
según el orden de los utilizados con mayor frecuencia. Aquí están
ordenados numéricamente para facilitar la consulta.
R11, R113, R114, R12, R123, R1234YF, R124, R125, R13, R134A, R22,
R23, R32, R401A (MP39), R401B, R402A, R402B, R404A, R406A, R407A,
R407C, R407F, R408A, R409A, R410A, R414B (Hotshot), R416A, R417A,
R417C (HOT SHOT 2), R420A, R421A, R421B, R422A, R422B (NU22B),
R422C (Oneshot), R422D, R424A, R427A, R434A (RS-45), R438A (MO99),
R500, R502, R503, R507A, R508B (Suva95)
Uso de refrigerantes diferentes
Puede utilizar el manifold con refrigerantes diferentes. Asegúrese de
purgar el manifold y las mangueras antes de conectarlos a un sistema
con un refrigerante diferente.
Actualizaciones de firmware
El firmware de su SMAN320 puede actualizarse en el campo para
garantizar que usted siempre tenga las características más actualizadas
para su manifold. Simplemente visite www.fieldpiece.com para
confirmar periódicamente la versión del firmware más reciente. Si
hay disponible una visión más nueva, siga el enlace de descarga y las
instrucciones de instalación que se brindan en el sitio web. Conecte su
SMAN 320 a la PC a través de un cable mini USB a USB (no incluido) para
instalar la actualización en su SMAN.
Para verificar la versión de su firmware actual, apague su SMAN320.
Pulse el botón de encendido azul y manténgalo pulsado durante
6 segundos. La versión de firmware del SMAN320 aparecerá en la
esquina superior derecha de la pantalla (X.XX).
Accesorios
recomendados
Calibrador micrónico de lectura
fácil Modelo SVG3
Mida la profundidad del vacío en micrones de mercurio
para verificar que toda la humedad y los elementos
no condensables hayan sido eliminados del sistema.
Para obtener la lectura más exacta, conecte la unidad
directamente a un puerto de servicio en el sistema o a una
herramienta de extracción de obturadores Schrader (que
se ilustra a continuación).
Termopar de pinza para tubo
Modelo ATC1
Mida las temperaturas de la línea de succión y de la
tubería de la línea de líquidos de manera rápida y fácil.
El uso de un termopar de pinza para tubo vuelve fácil la
verificación del sobrecalentamiento y/o subenfriamiento
del sistema para verificar la carga correcta.
Calibración
Temperatura
Para calibrar sus termopares de temperatura SMAN,
ajuste el potenciómetro en el frente del medidor SLT Cal
o LLT Cal. La mejor manera de calibrarlo es haciéndolo
coincidir con una temperatura conocida. El agua con hielo
tiene una temperatura muy cercana a los 32 °F y es muy
fácil de conseguir. Se puede obtener exactitudes de un
grado o mayores fácilmente.
1 Estabilice un tazón de agua con hielo por agitación. La mayor
exactitud se logrará con agua destilada pura.
2 Sumerja la sonda de temperatura del SLT en agua con hielo y
ajuste el potenciómetro SLT Cal con un destornillador plano y deje
que se estabilice; siga agitando el agua.
3 Repita el paso 3 para la sonda de temperatura en LLT.
Puesta a cero de la presión
Para calibrar los sensores de presión de su SMAN320
a la presión atmosférica, asegúrese de que su SMAN320
esté desconectado de cualquier fuente de presión y en
equilibrio con la presión ambiente.
1 Pulse el botón CAL de presión atmosférica y su SMAN320
establecerá el punto cero de presión a la presión ambiente.
Calibración avanzada de la presión
Su SMAN320 tiene la capacidad de realizar un ajuste
lineal de los sensores de presión según el tipo de
refrigerante, temperatura y presión.
Configuración de la calibración: Para obtener mejores resultados,
primero realice los procedimientos de puesta a cero de la temperatura
y la presión. Consulte la sección Calibración para obtener más detalles.
Esto asegurará que las lecturas de presión estén a cero y que el termopar
esté debidamente calibrado según el puerto SLT del SMAN. La calibración
según el puerto LLT no es necesaria para esta calibración. El cilindro de
refrigerante debe almacenarse en un medioambiente estable durante al
menos 24 horas antes de la calibración.
1 Conecte un termopar Tipo K en el SLT. (Se recomienda utilizar un
termopar tipo cordón el ATB1).
2 Conecte el SMAN320 a un cilindro de refrigerante de un refrigerante
único conocido utilizando una manguera de servicio aprobada por EPA.
Verifique que las válvulas del lado de alta (HIGH) y del lado de baja (LOW)
estén abiertas en su manifold y tapone los puertos no utilizados. (si no
cuenta con tapones, puede conectar ambos extremos de una manguera
de refrigerante a los dos puertos no utilizados). Nota: En las mangueras
quedarán residuos de refrigerante los cuales será necesario recuperar).
3 Pulse el botón REFRIGERANT que corresponda al refrigerante del cilindro
que esté utilizando.
4 Asegure el termopar tipo cordón al lado del cilindro utilizando cinta. Se
recomienda fijar el termopar en la parte media del cilindro. Importante:
Deje que la temperatura del termopar se estabilice a la temperatura del
refrigerante durante 1 a 2 minutos o hasta que alcance un valor estable.
5 Abra el cilindro del refrigerante. La presión del cilindro debe aparecer en
la pantalla para ambos sensores de presión, el del lado de ALTA (HIGH) y
el de BAJA (LOW).
6 Pulse el botón de presión de prueba de calibración CAL Test Pressure.
Si todo va bien, en la pantalla aparecerá “Good” (Correcto) durante
3 segundos. Si algo falla, aparecerá en la pantalla "Err" durante el mismo
tiempo.
Su SMAN verifica las tablas P-T integradas para comparar la temperatura del
refrigerante en el tanque con la temperatura de saturación de vapor con base en
el refrigerante seleccionado. Si las presiones medidas en su SMAN se encuentran
dentro de un límite de ±3 psi de la presión de la tabla P-T correspondiente a la
temperatura de saturación de vapor, el SMAN ajustará la linealidad del sensor
de presión para que coincida con la tabla P-T.
Causas posibles de calibración de presión fallida "Err":
1. El tanque de refrigerante no se almacenó en condiciones de ambiente
estable durante al menos 24 horas.
2. El termopar conectado al tanque de refrigerante no se calibró debidamente
con el puerto SLT del SMAN.
3. El termopar se conectó erróneamente en el puerto LLT en vez del puerto
SLT.
4. Se seleccionó un refrigerante incorrecto en el SMAN.
Garantía limitada
Este medidor tiene garantía contra defectos en material
y mano de obra durante un año a partir de la fecha de
compra de un concesionario autorizado de Fieldpiece
Fieldpiece reemplazará o reparará la unidad defectuosa, a
su discreción, sujeto a la verificación del defecto.
Esta garantía no se aplica a defectos resultantes
de maltrato, negligencia, accidente, reparaciones no
autorizadas, modificaciones o uso no razonable del
instrumento.
Cualquier garantía implícita resultante de la venta de
un producto Fieldpiece, incluyendo pero sin limitarse a
las garantías implícitas de comerciabilidad y aptitud para
una finalidad particular, está limitada por lo expresado
anteriormente. Fieldpiece no será responsable por la
pérdida del uso del instrumento u otros daños incidentales
o resultantes, ni por gastos o pérdidas económicas, ni
por ningún reclamo por tales daños, gastos o pérdidas
económicas.
La legislación puede ser diferente en otros estados. Las
limitaciones o exclusiones mencionadas anteriormente
podrían no ser pertinentes en su caso.
Servicio técnico
Envíe un correo electrónico al departamento de
garantías de Fieldpiece en [email protected] para
conocer el precio fijo actual por servicios de reparación.
Envíe un cheque o una orden de pago a nombre de
Fieldpiece Instruments por la cantidad cotizada. Si su
medidor se encuentra en el período de garantía no habrá
ningún costo por la reparación o reemplazo. Envíe su
medidor, con el porte prepagado a Fieldpiece Instruments.
Si la reparación está dentro del período de garantía,
envíe copia de la factura y lugar de compra. El medidor
será reemplazado o reparado, a criterio de Fieldpiece, y
devuelto mediante el transporte de menor costo.
Para clientes internacionales, la garantía de los
productos comprados fuera de los Estados Unidos deberá
ser gestionada a través de los distribuidores locales. Visite
nuestro sitio web para encontrar al distribuidor en su
localidad.
Diseñado en EE. UU.
HECHO EN TAIWÁN
www.fieldpiece.com
© Fieldpiece Instruments, Inc 2014; v05
Lado
de alta
presión
Lado
de baja
presión
TXV
Compresor
Dirección
del flujo
de refrigerante
Condensador
Evaporador
!
ADVERTENCIAS
NO APLIQUE MÁS DE 800 PSI A NINGUNO DE LOS PUERTOS
DEL MANIFOLD.
SIGA TODOS LOS PROCEDIMIENTOS DE PRUEBA DEL FABRICANTE
DE LOS EQUIPOS CON PRECEDENCIA SOBRE LOS DESCRITOS
EN ESTE MANUAL A FIN DE BRINDAR UN MANTENIMIENTO
APROPIADO A SUS EQUIPOS.
Directamente
al puerto
de servicio
Extractor
de obturadores
Schrader
Mangue-
ra a la
bomba
MICRONS OF MERCURY
SVG3
VACUUM
GAUGE
MIN
ALARM
ENTER
TUBO
SENSOR ATC1
EJE HORIZONTAL
TUBO
EJEMPLO DE COLOCACIÓN
CORRECTA DE TERMOPAR DE PINZA
DE TUBO ATC1 FIELDPIECE EN TUBO
HORIZONTAL DE REFRIGERANTE
