Cargadoras de residuos de 12 pulg. 14
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Controle con frecuencia el estado de la manguera flexible. Reemplácela si está cuarteada o dañada.
1. Apague el motor y deje que el rotor se apague por completo.
2. Retire el cable de la bujía.
3. Retire la abrazadera que sujeta la manguera flexible a la pieza soldada de entrada de la manguera. Retire la manguera de la
pieza soldada de la entrada.
4. Retire dos bulones de los pliegues de la manguera para separar la manguera flexible del soporte de esta.
5. Retire la abrazadera restante que sujeta la manguera flexible al mango de la manguera. Retire la manguera del mango de la
manguera.
6. Reemplace la manguera flexible realizando los pasos 1-5 en el orden inverso.
5.6 REEMPLAZO DE LA MANGUERA FLEXIBLE
5.7 REEMPLAZO DEL REVESTIMIENTO DE DESGASTE
Los revestimientos de desgaste de la carcasa del ventilador se pueden reemplazar. Para reemplazar los revestimientos de
desgaste:
1. Apague el motor y deje que el rotor se apague por completo.
2. Retire la pieza soldada de entrada del ventilador de la carcasa del ventilador.
3. Retire el perno y la tuerca de 5/8 x 1 3/4 pulg. (16 mm x 44 mm) del eje de accionamiento.
4. Retire el manguito y el rotor del ventilador del eje del accionamiento.
5. Desde la parte externa de la carcasa de la cargadora de residuos, retire los doce (12) pernos con cabeza de hongo de
5/16 pulg.(8 mm) y tuercas con cubierta de nylon que sujetan los dos revestimientos de desgaste.
6. Retire los dos revestimientos de desgaste viejos e instale los nuevos revestimientos.
7. Instale los nuevos revestimientos de desgaste con doce pernos con cabeza de hongo de 5/16 pulg. x 3/4 pulg. (8 mm x
19 mm), y tuercas con cubierta de nylon. Coloque los pernos con cabeza de hongo desde dentro de la carcasa de la cargadora
de residuos. Aplique un par de torsión a las piezas para montaje de 17 pies-lb.
8. Vuelva a instalar el manguito y el rotor sobre el eje de accionamiento.
9. Vuelva a instalar el perno y la tuerca de 5/8 x 1 -3/4 pulg. (16 mm x 44 mm) en el eje de accionamiento. Aplique pegamento
para roscas y ajuste.
10. Asegúrese de que haya un espacio libre de aproximadamente ¼ pulg. (6 mm) entre la parte posterior de la carcasa del ventilador
y la placa del rotor.

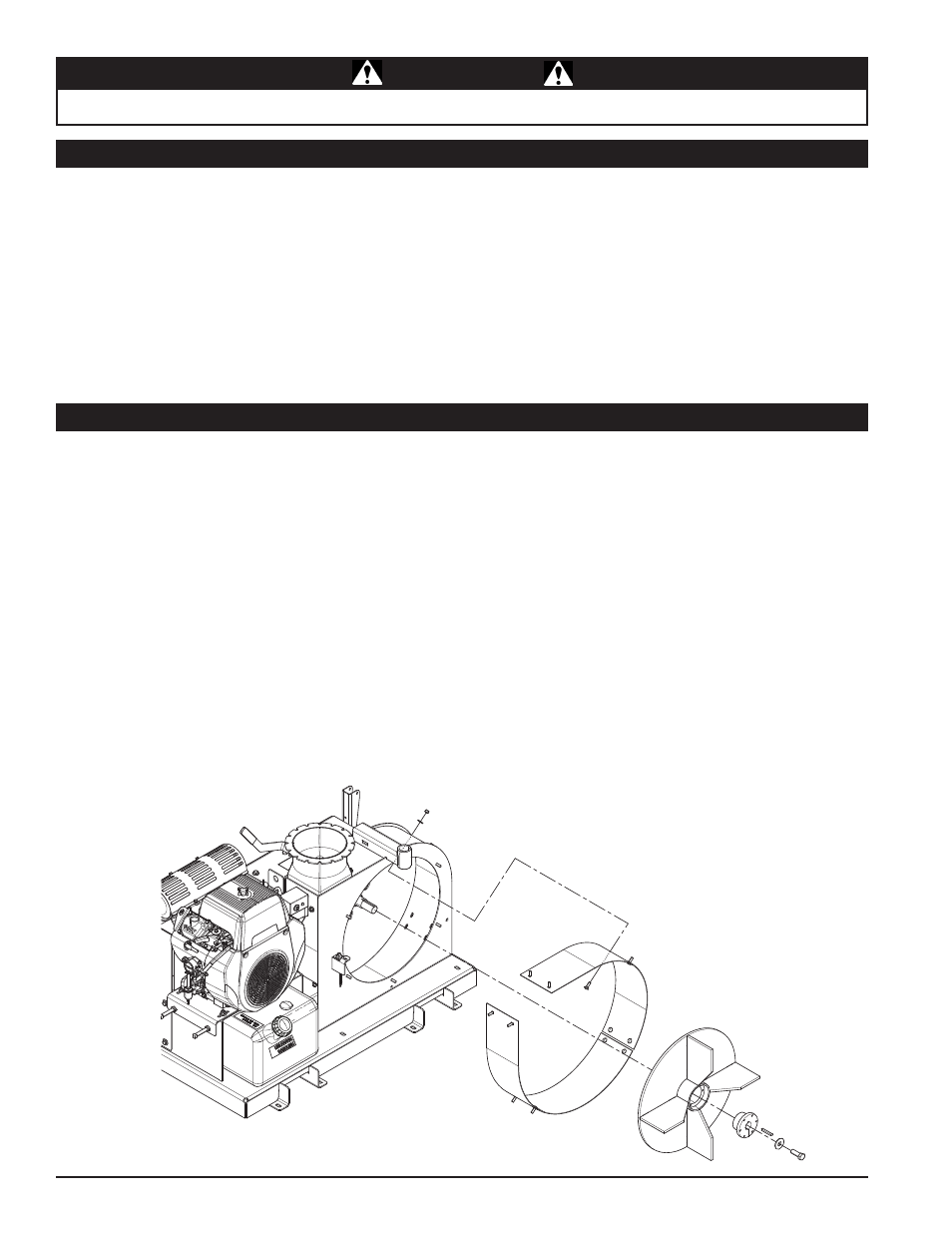

FIGURA 5.7, REEMPLAZO DE REVESTIMIENTO DE DESGASTE
