Cargadoras de residuos de 12 pulg. 13
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Verifique el estado de la correa de accionamiento anualmente o
después de cada 25 horas de operación, lo que ocurra primero.
Reemplace una correa de accionamiento si está agrietada,
deshilachada, gastada o estirada. Para reemplazar la correa de
accionamiento, proceda como se indica:
1. Apague el motor y espere a que todas las partes móviles se
hayan detenido por completo.
2. Desconecte el cable de la bujía de encendido.
3. Retire la protección de la correa quitando los 8 pernos que fijan
la protección de la correa a la pieza soldada de la carcasa.
4. Afloje y retire la polea loca (Figura 5).

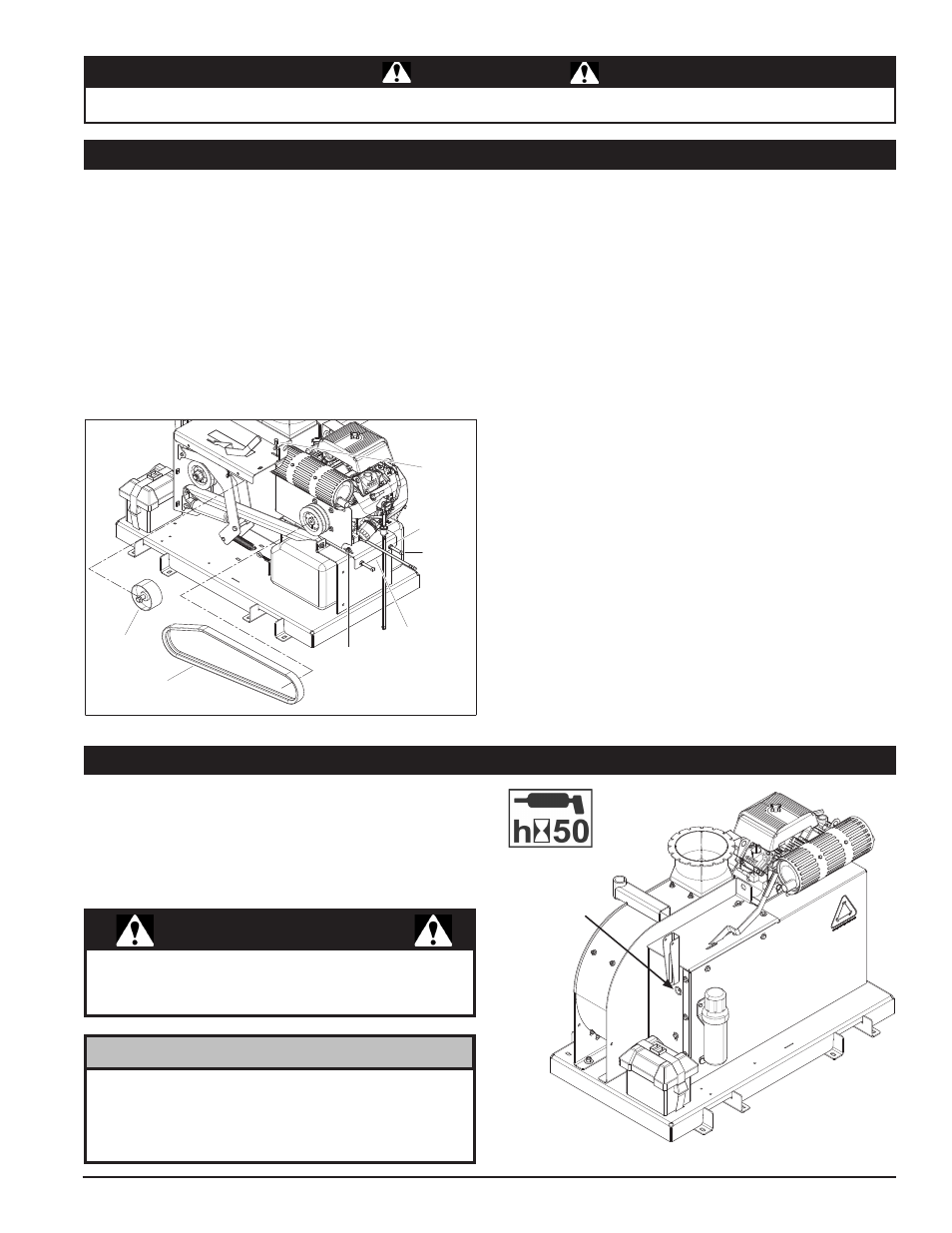

5.4 REEMPLAZO DE LA CORREA DE ACCIONAMIENTO - DL12720
FIGURA 5.5, CORREA DE ACCIONAMIENTO, DL12720
5. Afloje el perno de 3/8 pulg. (10 mm) que fija el motor a la
carcasa de la aspiradora.
6. Afloje los cuatro bulones con cabeza de hongo de 3/8 x 1
pulg. (10 mm x 25 mm) que sujetan la placa del motor a la
plataforma.
7. Para liberar la tensión de la correa, afloje la contratuerca
y el bulón de empuje de la placa del motor, situados en el
lateral de la máquina.
8. Retire la correa vieja e instale la nueva.
9. Vuelva a instalar la polea loca.
10. Lleve la palanca de acoplamiento a la posición VACUUM
(ASPIRAR).
11. Apriete los pernos de empuje para alejar el motor de la
carcasa del rotor hasta que la deflexión de la correa sea de
7/16 pulg. (11 mm) cuando se aplique una carga de 20 lb (9
kg) contra la correa (Figura 4).
12. Apriete los cuatro bulones con cabeza de hongo de 3/8 x 1
pulg. (10 mm x 25 mm) que aseguran la placa del motor a
la plataforma.
13. Apriete las contratuercas para asegurar que se mantenga
la deflexión correcta.
14. Vuelva a instalar la guía de la correa. Ajústela para que haya
un espacio libre de 1/8 pulg. (3 mm) entre la correa y la guía
de la correa.
15. Lleve la palanca de acoplamiento a la posición START
(ARRANQUE).
16. Vuelva a instalar la protección de la correa.
17. Vuelva a conectar el cable de la bujía.
FIGURA 5.6, BOQUILLA DE ENGRASE, DL12720
BOQUILLA DE
ENGRASE
5.5 LUBRICACIÓN
No engrase los cojinetes excesivamente. El exceso de
llenado puede contribuir a que se produzca calor excesivo
y/o que se levanten las juntas. Agregue la grasa lentamente
ejerciendo una leve presión. Siempre que sea posible, gire
el cojinete lentamente mientras lo lubrica.
NOTA
Las grasas con base de poliuria y de litio no son compatibles.
La mezcla de los dos tipos de grasa puede provocar fallas
prematuras.
IMPORTANTE
CONTRATUERCA
BULÓN DE
EMPUJE
PERNO C/CABEZA DE HONGO
PLACA DEL MOTOR
CORREA
POLEA LOCA
PERNO DE
3/8 PULG.
La DL12720 tiene un cojinete engrasable situado cerca de la
manija de acoplamiento y los dos modelos tienen boquillas de
engrase situadas en la base del tubo de descarga. Lubrique la
máquina en forma periódica con grasa con base de litio. Las
condiciones de trabajo extremas requerirán un engrase más
frecuente.
