Cargadoras de residuos de 12 pulg.

12

SERVICIO Y MANTENIMIENTO

ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE

ALIMENTACIÓN Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.

ADVERTENCIA

1. Apague el motor y espere a que todas las partes móviles se

hayan detenido por completo.

2. Desconecte el cable de la bujía de encendido.
3. Retire la protección de la correa quitando los 8 pernos que

fijan la protección de la correa a la pieza soldada del rotor.

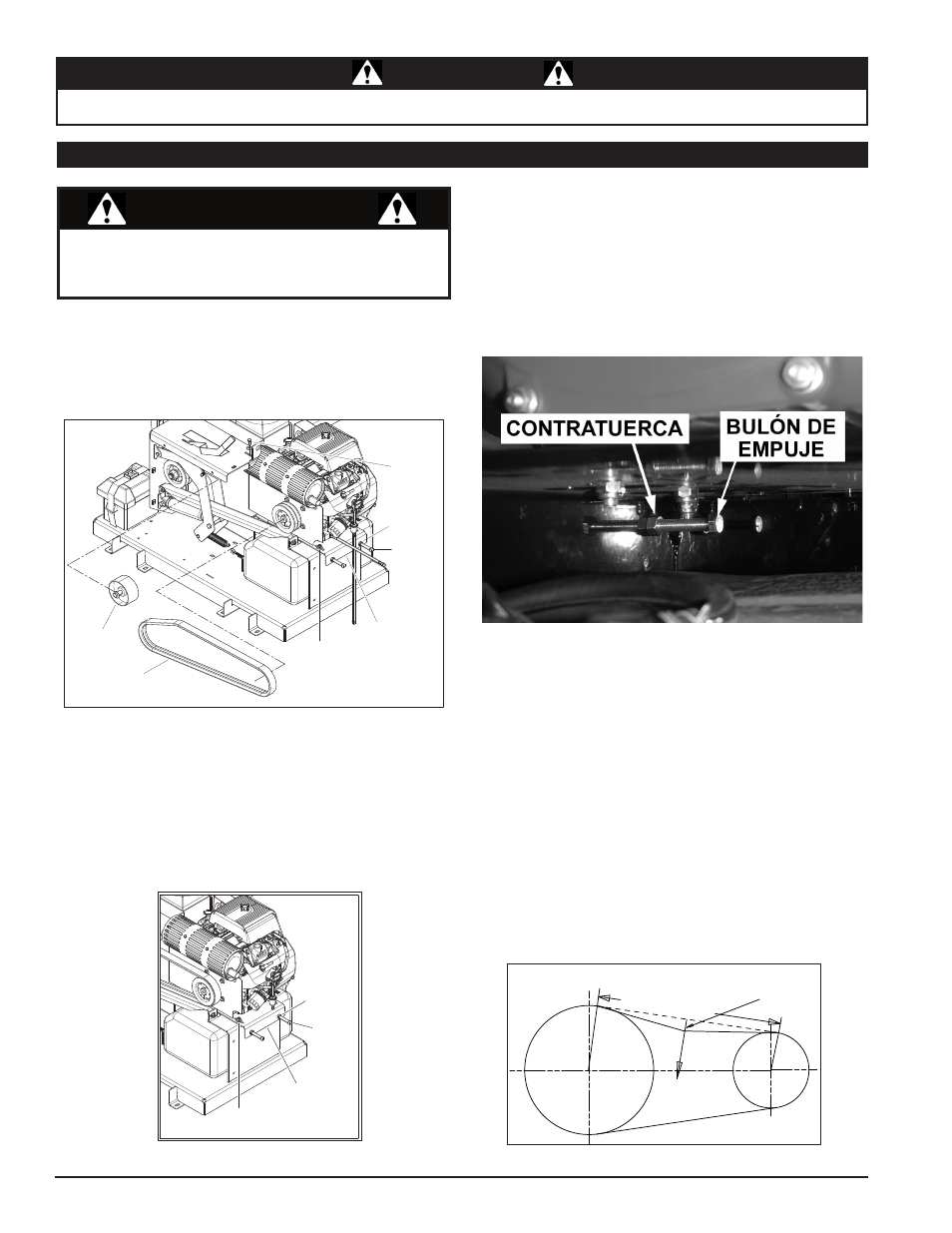

5.3 AJUSTE DE LA CORREA DE ACCIONAMIENTO - DL12720

FIGURA 5.1, CORREA DE ACCIONAMIENTO, DL12720

CONTRATUERCA

BULÓN DE

EMPUJE

PERNO C/CABEZA DE HONGO

PLACA DEL MOTOR

FIGURA 5.2, BULONES CON CABEZA DE HONGO DE LA PLACA

DEL MOTOR

LONGITUD DE LUZ

FUERZA

20 lb (9 kg)

DEFLEXIÓN DE

7/16 pulg. (11 mm)

FIGURA 5.4, TENSIÓN DE LA CORREA

FIGURE 5.3, CONTRATUERCAS Y BULONES DE EMPUJE

CONTRATUERCA

BULÓN DE

EMPUJE

PERNO C/CABEZA DE HONGO

PLACA DEL MOTOR

CORREA

POLEA LOCA

PERNO DE

3/8 PULG.

NOTA

Antes de seguir los siguientes pasos, primero intente ajustar

el perno de ojo para conseguir el ajuste necesario para

tensar la correa de forma adecuada.

4. Afloje el perno de 3/8 pulg. (10 mm) que fija el motor a la

carcasa de la aspiradora.

5. Lleve la palanca de acoplamiento a la posición START

(ARRANQUE).

6. Para aumentar la tensión sobre la correa, proceda como

se indica:
a. Afloje los cuatro bulones con cabeza de hongo que

sujetan la placa del motor a la plataforma (Figura 2).

b. Ubique los pernos de empuje de la placa del motor

situados en el lateral de la máquina.

c. Afloje las contratuercas (Figura 3).
d. Apriete los pernos de empuje para alejar el motor de

la carcasa del rotor hasta que la deflexión de la correa

sea de 7/16 pulg. (11 mm) cuando se coloque una carga

de 20 lb (9 kg) mientras la palanca de acoplamiento

de la correa esté en la posición VACUUM (ASPIRAR).

(Ver Figura 4).

e. Apriete los cuatro bulones con cabeza de hongo que

fijan la placa del motor a la plataforma.

f. Apriete las contratuercas para asegurar que se

mantenga la deflexión correcta.

7. Reemplace la correa si no puede ajustar más el motor y el

brazo secundario entra en contacto con los rodillos de la

palanca de acoplamiento cuando está en la posición RUN

(MARCHA).

8. Lleve la palanca de acoplamiento a la posición VACUUM

(ASPIRAR).

9. Ajuste la guía inferior de la correa para que haya un espacio

libre de 1/8 pulg. (3 mm) entre la correa y la guía de la

correa.

10. Vuelva a instalar la protección de la correa.
11. Vuelva a conectar el cable de la bujía.
