Echo Bear Cat DL12720 - Manual (Página 10)

Cargadoras de residuos de 12 pulg. 6
MONTAJE
Sección
2

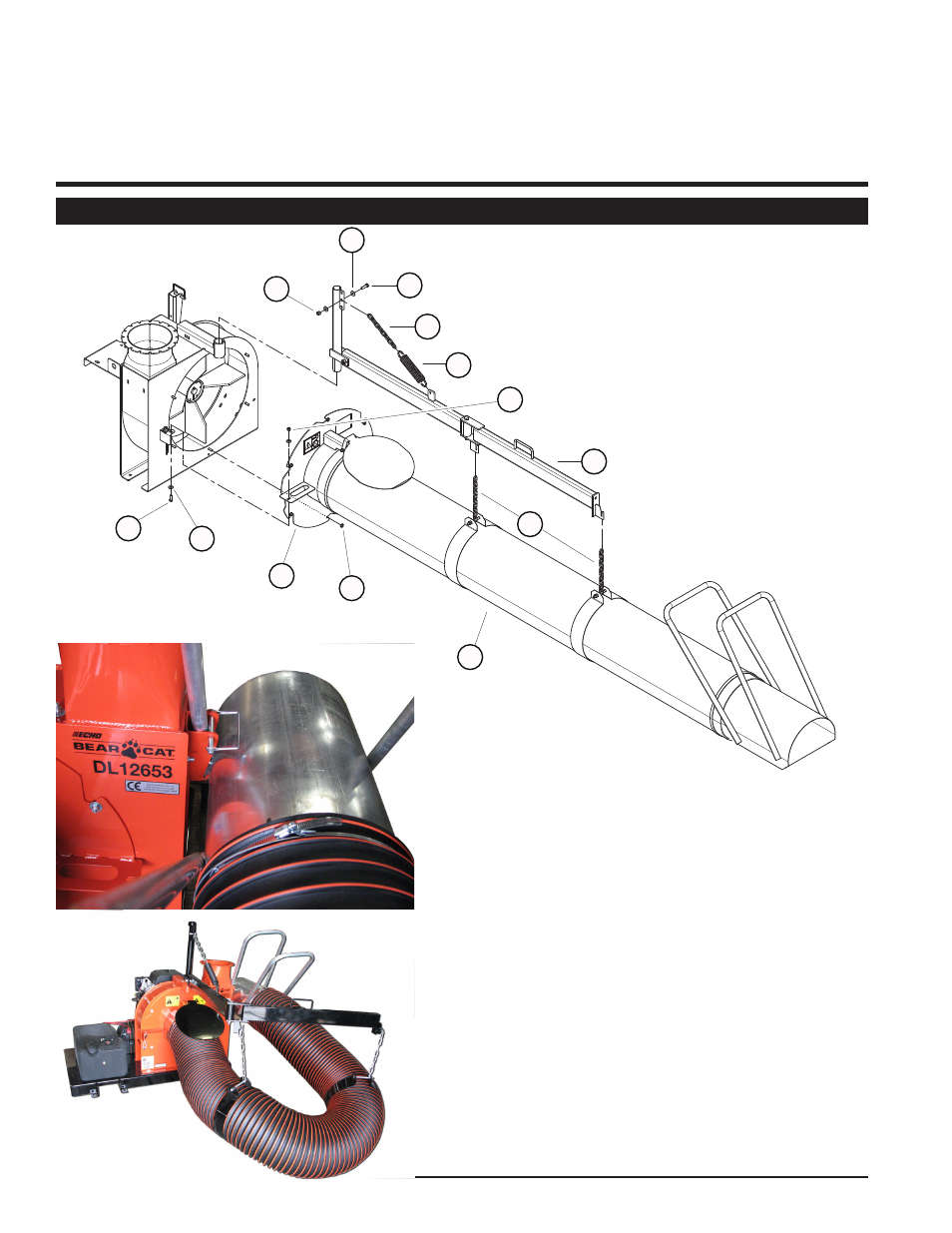

2.1 FIJACIÓN DE LA MANGUERA DE ASPIRACIÓN
1
2
3
4
5
6
7
8
9
10
11
12
13
1. Conecte el 7 3/4 de la primavera (1) y el apoyo (2)
a la cadena de manguera (3) para el conjunto de la
manguera con el brazo de soporte 3/8 x 1 1/4 pulg. del
perno (4), arandela (5) y el bloqueo tuerca (6).
2. Manguera lugar del brazo de soporte de montaje en el
orificio de montaje en la caja del ventilador.
3. Gire la placa de ensamble (7) de la manguera en
el equipo con seis 5/16 pulg. tuercas (8) de la brida
toplock. Apriete a 17 ft-lbs.
4. También seguro, a la izquierda en la posición del
selector de la placa de conjunto de la manguera, el
5/16 x 1 pulg. tornillo (9), dos arandelas (10) y tuerca
nylock (11).
5. Eleve el conjunto de manguera (12) y conecte las dos
cadenas (13) de anillos de ensamblaje de la manguera
de la manguera del brazo de apoyo en los lugares
detallados.
6. Manguera de seguro en el soporte de almacenamiento
de la posición en la vivienda hasta que esté listo para
su uso. (Ver foto a la izquierda.)
