CHIPEADORAS CON PTO 17
esp
añol
SERVICIO Y MANTENIMIENTO
AnteS De inSpeccionAr o reAliZAr tAreAS De SerVicio en cuAlQuier pArte De eStA máQuinA, ApAGue lA Fuente
De AlimentAción, Y ASeGÚreSe De Que toDAS lAS pArteS móVileS Se hAYAn DeteniDo por completo.
adVertenCia

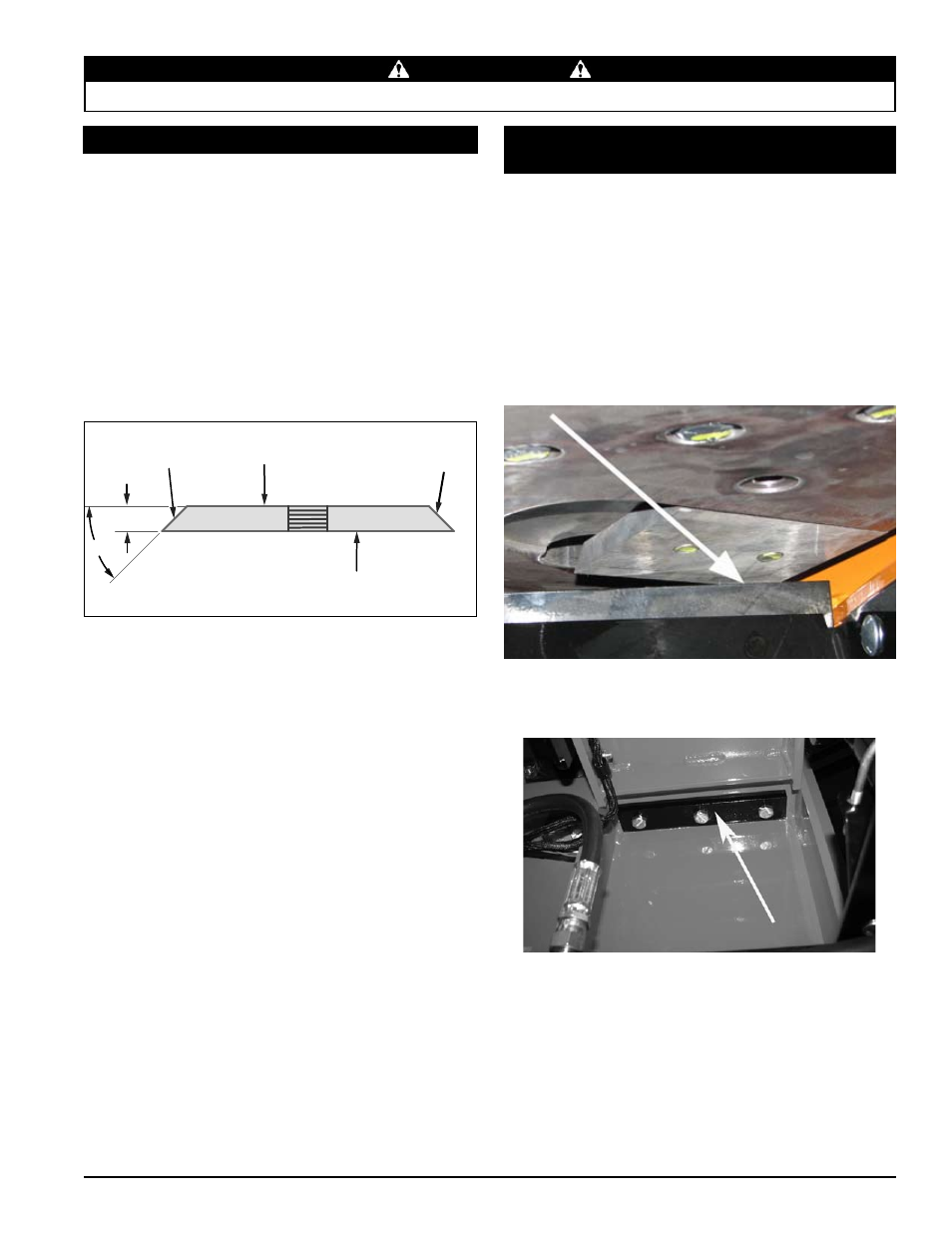

5.5 aJUste del BloQUe de la
CHipeadora
retire los dos pernos de 3/8 pulg. (10 mm) en la cubierta 1.
de acceso al rotor.
levante la cubierta de acceso al rotor y expóngalo.
2.
mida la holgura que hay entre la cuchilla chipeadora y el 3.
bloque de picado desde el interior de la carcasa.
Afloje los tres pernos de 1/2 pulg. (13 mm) que sujetan el 4.
bloque de picado al bastidor. Se accede a los pernos por
debajo del rodillo de alimentación (ver figura debajo).
Ajuste hacia adentro o hacia afuera hasta lograr el 5.
espacio libre correcto. Verifique el espacio libre entre
todas las cuchillas y el bloque.
Apriete los pernos del bloque de picado a un par de
6.
torsión de 75 pie-lb y fije con pernos en posición cerrada
la cubierta de acceso al rotor.
Si el borde del bloque de picado está dañado o gastado en
forma despareja, retire los tres pernos que sujetan el bloque
y use uno de los otros tres bordes. regule a la medida
correcta.
las cuchillas chipeadoras deberían tener una holgura de
1/16 pulgada (2 mm) a 1/8 pulgada (3 mm) respecto del
bloque. revise la holgura cada 8 horas de operación y
ajústela si es necesario. el bloque de picado es reversible.
los cuatro lados del bloque se pueden usar para astillar.
para ajustar el bloque:
La flecha apunta al bloque de la chipeadora
las cuchillas se pueden amolar en una amoladora de banco
o las puede amolar un profesional.
1. nunca afile o amole las superficies de montaje de las
cuchillas. esto hará que gire el filo y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados (ver abajo). Asegúrese de
usar algún tipo de accesorio para sostener la cuchilla
debidamente en el ángulo correcto.
3. Sea cuidadoso en el amolado de modo que la cuchilla
no se recaliente y cambie de color. esto eliminará las
propiedades del tratamiento térmico.
4. use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
5. retire la misma cantidad de cada cuchilla para mantener
el equilibrio del rotor.
6. las imperfecciones pequeñas tales como mellas o
rebabas sobre la parte plana de la cuchilla no afectarán
el rendimiento de picado de la máquina.
7. para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más
allá de la abertura de la ranura chipeadora. Si no se
extiende más allá de la abertura, se deberán reemplazar
las cuchillas.
5.4 aFilado de las CUCHillas
45 ˚
.50”
SUPERFICIE
AFILADA
SUPERFICIE DE
MONTAJE NO AFILAR
SUPERFICIE
AFILADA
SUPERFICIE DE
MONTAJE NO AFILAR
