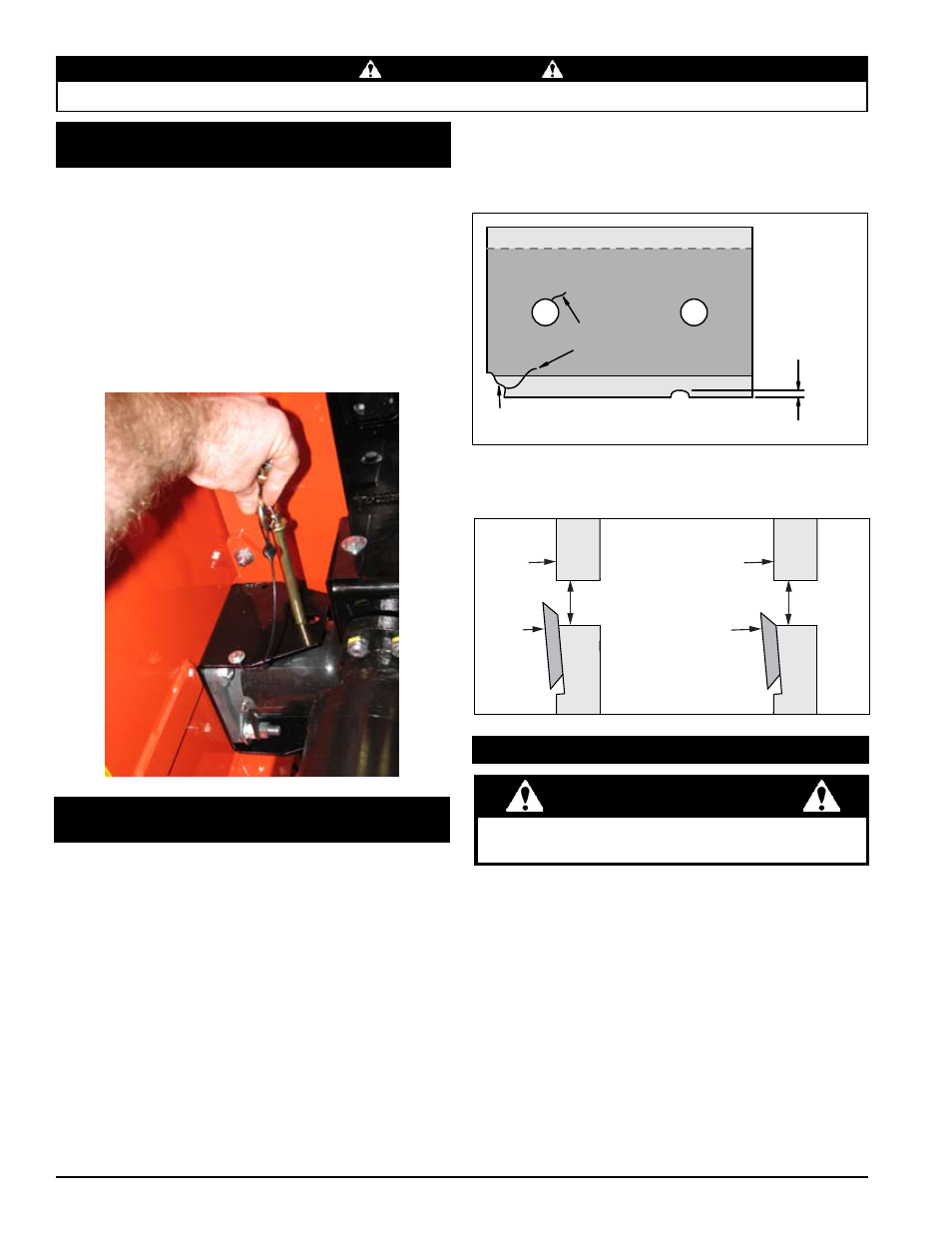

CHIPEADORAS CON PTO 16
SERVICIO Y MANTENIMIENTO
AnteS De inSpeccionAr o reAliZAr tAreAS De SerVicio en cuAlQuier pArte De eStA máQuinA, ApAGue lA Fuente
De AlimentAción, Y ASeGÚreSe De Que toDAS lAS pArteS móVileS Se hAYAn DeteniDo por completo.
adVertenCia
retire los dos pernos de 3/8 pulg. (10 mm) en la cubierta 1.
de acceso al rotor.
incline y abra la cubierta de acceso para permitir el acceso
2.
al rotor. Gire el rotor de modo que los pernos que sujetan
la cuchilla presenten el mejor acceso.
Asegure el rotor en su lugar instalando del bloqueo de
3.
disco.
retire los dos pernos que sujetan la cuchilla al disco.
4.
las piezas metálicas se pueden volver a usar. repita la
operación para la cuchilla restante.
las hojas tienen dos filos y se pueden invertir una vez
5.
antes de afilarlas.
coloque la cuchilla nueva o afilada en el rotor y fíjela con
6.
pernos y arandelas. Aplique un par motor de 162 nm
(120 lb-pie).
5.2 ManteniMiento de las
CUCHillas CHipeadoras
Las cuchillas chipeadoras con el tiempo se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a la
máquina. VeriFiQUe el Filo de las CUCHillas Cada
5 - 15 Horas de operaCiÓn Y aFÍlelas seGÚn sea
neCesario.
la luz del controlador destellará un código amarillo cada
15 horas como recordatorio para verificar las cuchillas
chipeadoras. para restablecer el controlador, vea la
Sección 6
es necesario afilar las cuchillas si:
• La máquina vibra intensamente al alimentar el material
en la chipeadora.
• Las ramas de diámetro pequeño no se introducen
solas.
• Las astillas se descargan de manera despareja o
presentan colas fibrosas, especialmente al picar ramas
verdes.
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que
1/8 pulg. (3 mm) (ver abajo).
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
5.3 retiro de las CUCHillas
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
adVertenCia
5.1 instalaCiÓn del BloQUeo de
disCo
Al trabajar en el disco de la chipeadora, use el mecanismo de
bloqueo del disco para mantener el disco en su lugar. Siga
los siguientes pasos:
incline la cubierta de acceso hasta abrirla para exponer 1.
el disco de la chipeadora.
retire la clavija de su alojamiento y póngala dentro del
2.
agujero de la tapa del eje.
Gire el disco chipeador hasta que la clavija se deslice
3.
hacia adentro por la tapa del eje.
Después del mantenimiento, quite la clavija y colóquela
4.
en la posición de almacenamiento.
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá de
la ranura chipeadora (ver abajo).
