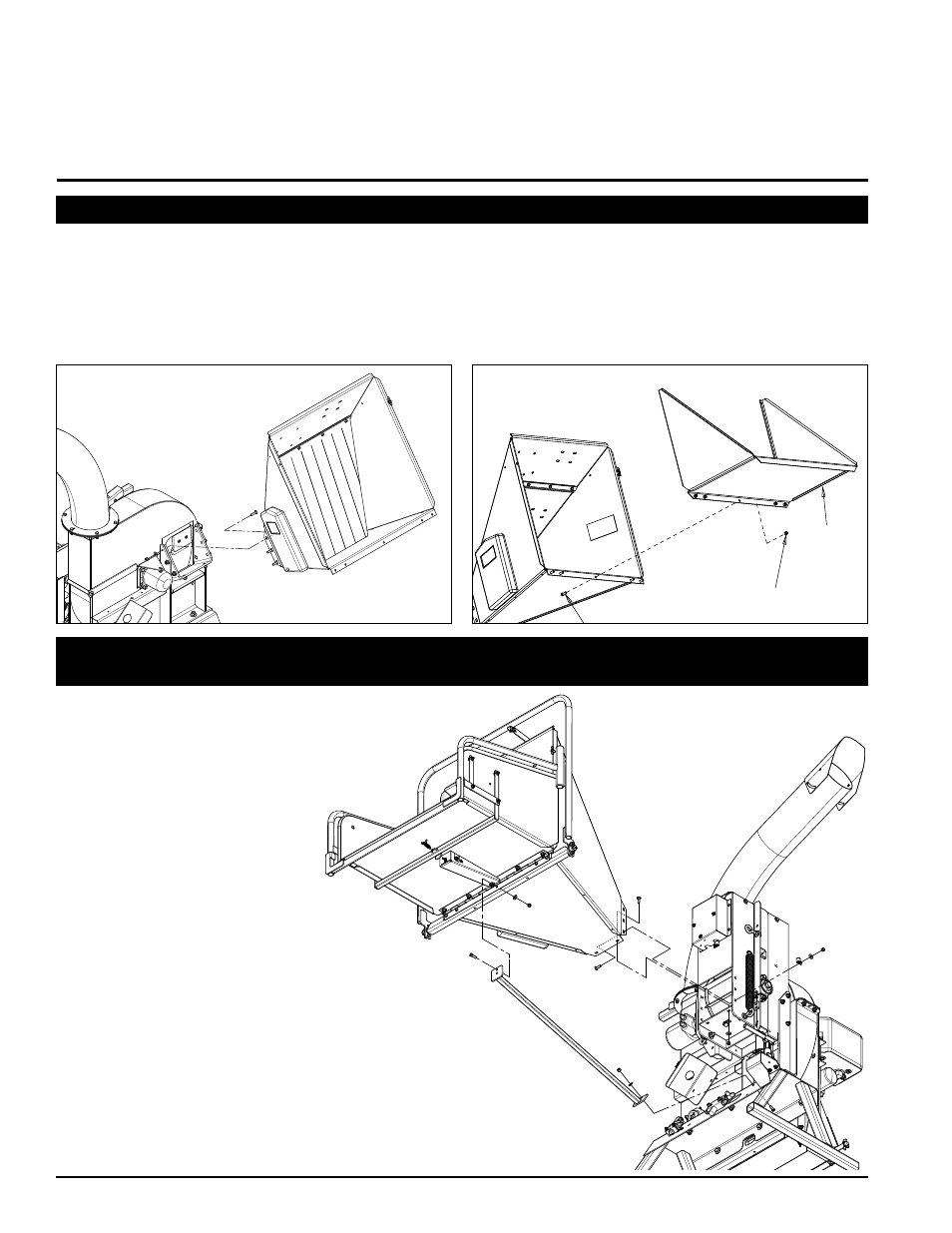

2.1 FiJaCiÓn del CondUCto - Modelo de aliMentaCiÓn por GraVedad
MontaJe
2
2.2 FiJaCiÓn del CondUCto - Modelos de aliMentaCiÓn HidrÁUliCa
Con Barra de seGUridad
retire la chipeadora del cajón de envío. coloque la unidad sobre una superficie plana antes de realizar el montaje. consulte
1.
en la tabla de pares de torsión en la sección 7 el par de torsión de apriete recomendado para pernos y tornillos.
monte el conducto de la chipeadora al soporte de montaje del bastidor usando ocho (8) pernos de 3/8 pulg. x 1 ½ pulg.
2.
(10 mm x 38 mm) y tuercas de seguridad. use tres pernos en cada lateral y dos en la parte inferior.
para modelos con bandejas de extensión: Fije la bandeja de extensión al conducto con cinco (5) pernos y tuercas de 3/8
3.
pulg. x 1 pulg. (10 mm x 25 mm).
TUERCA DE 3/8 PULG. (10 mm)
PERNO DE 3/8 PULG. (10 mm) x 1 PULG. (25 mm)
BANDEJA DE
EXTENSIÓN DEL
CONDUCTO
retire la chipeadora del cajón de envío. coloque
1.
la unidad sobre una superficie plana antes de
realizar el montaje. consulte en la tabla de pares
de torsión en la sección 7 el par de torsión de
apriete recomendado para pernos y tornillos.
Fije el soporte del conducto al
2.
lado delantero de la base de la
chipeadora con un (1) tornillo
hexagonal de 3/8 pulg. (10 mm) x 1
pulg. (25 mm), arandela y tuerca.
Fije el conducto de la chipeadora al
3.
rodillo de alimentación con ocho (8)
pernos con cabeza de hongo, de 3/8
pulg. (10 mm) x 1-1/2 pulg. (38 mm),
arandelas y tuercas. inserte los pernos
desde el interior del conducto.
Fije el soporte del conducto al conducto a través
4.
del agujero central de la bisagra de la bandeja de
extensión usando las piezas metálicas existentes.
conecte los tres cables que vienen del conducto de alimentación con
5.
los conectores que están situados debajo del rodillo de alimentación,
combinando los colores de los precintos.
enchufe los cables de conexión de la barra de seguridad en los
6.
tomacorrientes del color correspondiente del bastidor de la chipeadora.
