CHIPEADORAS CON PTO 8

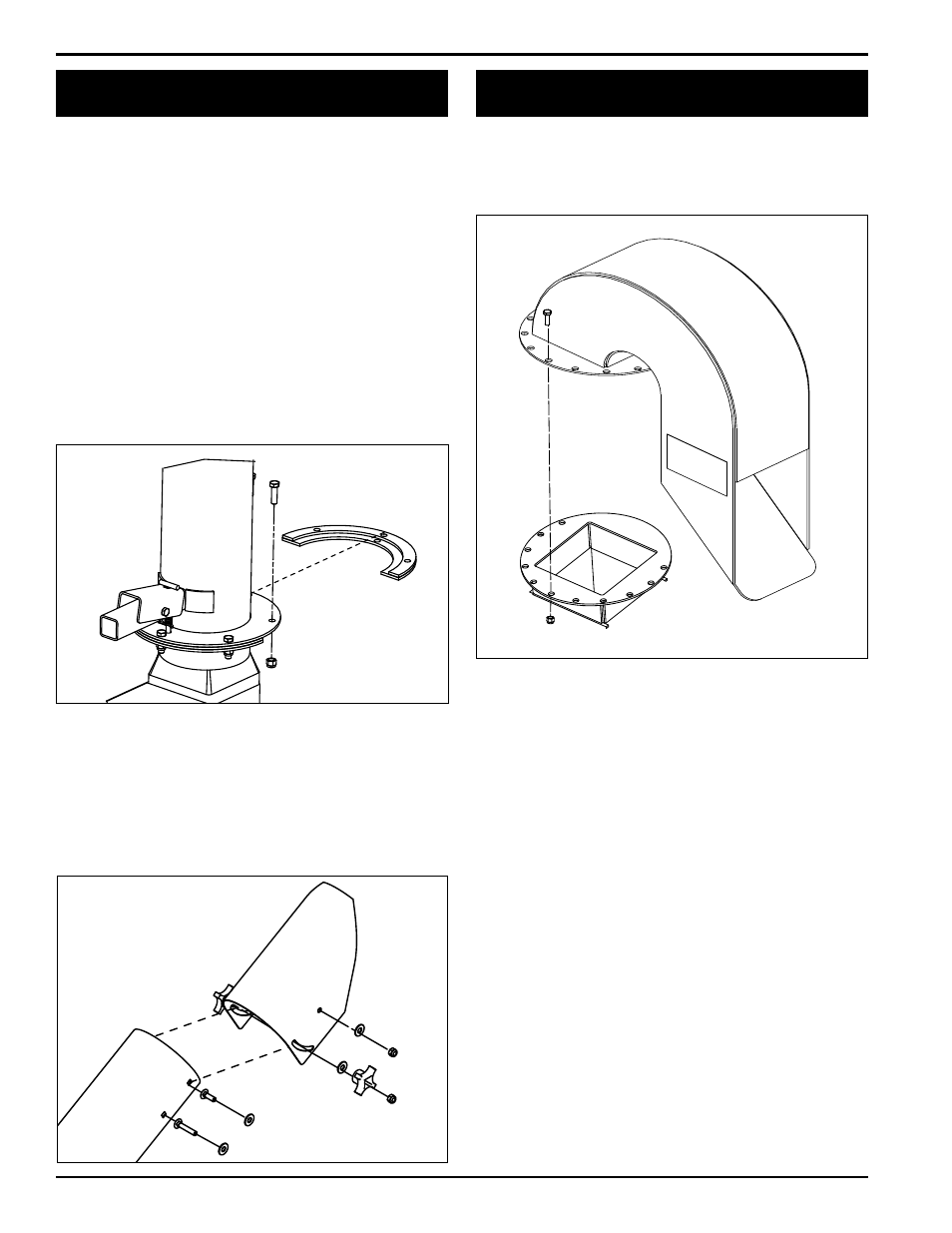

MONTAJE
2.5 FiJaCiÓn del tUBo de desCarGa -
Modelo CHF9540H
2.4 FiJaCiÓn del tUBo de desCarGa -
Modelos CH8540 Y CH9540H
Desatornille un extremo del intermediario y la abrazadera 1.
del tubo de descarga.
Deslice el tubo en la brida de montaje del bastidor de la 2.
chipeadora. la abrazadera de descarga debe deslizar
debajo del reborde de la brida. Apriete los pernos para
asegurarlo.
Atornille la segunda mitad del intermediario y la 3.
abrazadera al tubo de descarga.
engrase la abrazadera de la descarga. 4.
Gire el tubo 360 grados y bloquéelo en su sitio con la 5.
clavija de bloqueo para asegurarse de que esté montado
correctamente.
Fije el deflector de descarga al tubo de descarga. conecte 6.
el deflector con dos (2) pernos con cabeza de hongo de
3/8 pulg. x 2 pulg. (10 mm x 51 mm) a través del agujero
del fondo del tubo de descarga. pase estos pernos por
el interior del tubo, la tapa, la arandela, la perilla y luego
la tuerca. termine de atornillar el deflector al tubo con
dos (2) pernos de 3/8 pulg. x 1 pulg. (10 mm x 25 mm) a
través del agujero superior del tubo de descarga.
Atornille el tubo de descarga a la brida de montaje con los
ocho (8) pernos, arandelas y tuercas de 3/8 pulg. x 7/8
pulg. (10 mm x 22 mm). pase los pernos por todos los otros
agujeros.
