CHIPEADORAS CON PTO
7
esp
añol
MONTAJE
2.3 FiJaCiÓn del CondUCto - Modelos de aliMentaCiÓn HidrÁUliCa
sin Barra de seGUridad
retire la chipeadora del cajón de envío. coloque la
1.
unidad sobre una superficie plana antes de realizar el
montaje. consulte en la tabla de pares de torsión en
la sección 7 el par de torsión de apriete recomendado
para pernos y tornillos.
Fije el soporte del conducto al lado delantero de la base
2.
de la chipeadora con un (1) tornillo hexagonal de 3/8
pulg. (10 mm) x 1 pulg. (25 mm), arandela y tuerca.
Fije el conducto de la chipeadora al rodillo de
3.
alimentación con ocho (8) pernos con cabeza de
hongo, de 3/8 pulg. (10 mm) x 1-1/2 pulg. (38 mm),
arandelas y tuercas. inserte los pernos desde el interior
del conducto. no lo apriete completamente en este
momento.
Fije el soporte del conducto al conducto a través del
4.
agujero central de la bisagra de la bandeja de extensión
usando las piezas metálicas existentes.

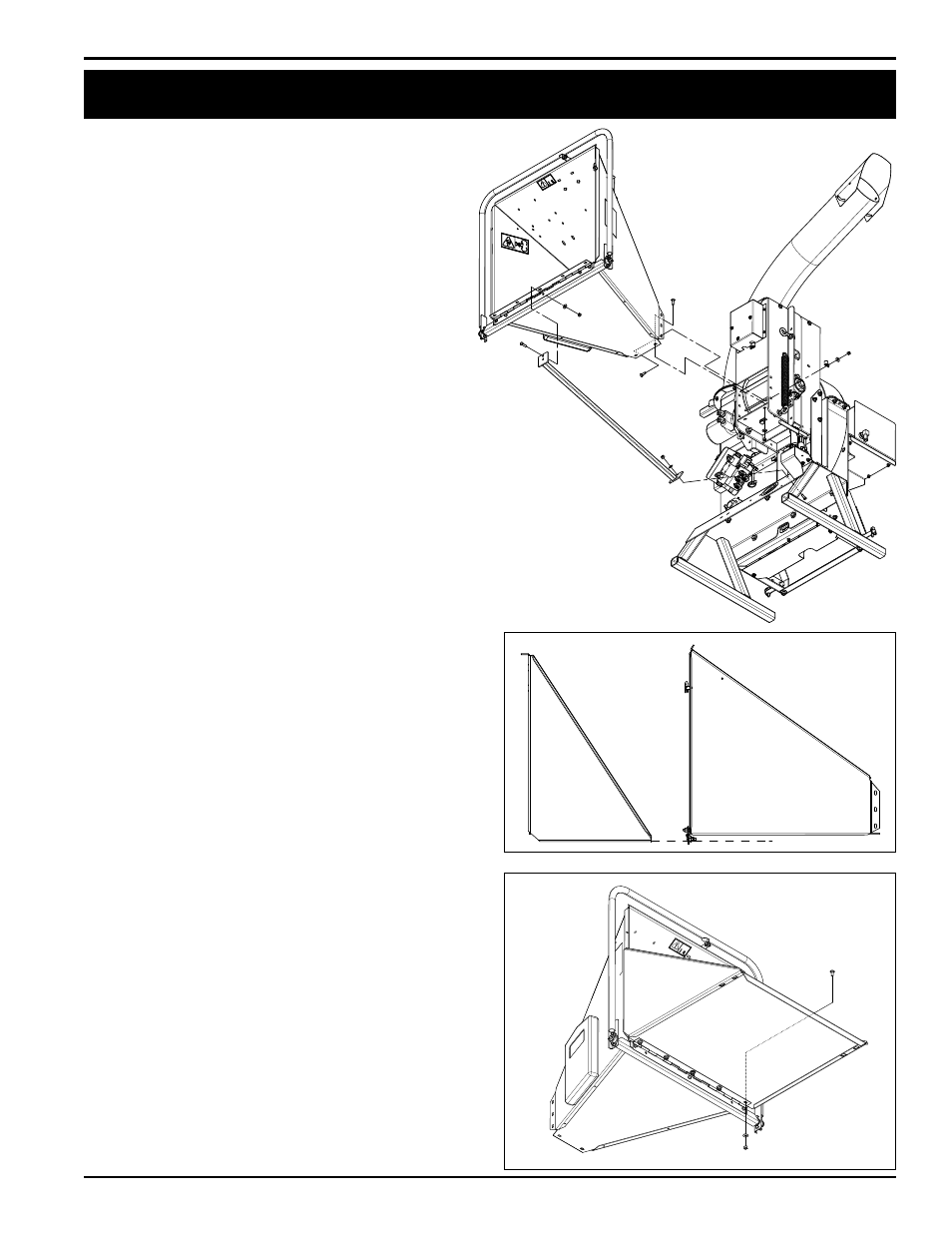

incline la bandeja de extensión y deslícela sobre
5.
el conducto de la chipeadora como se ilustra aquí.
Asegúrese de posicionar el borde de la bandeja de
extensión por detrás del borde del conducto de la
chipeadora.
inserte cinco (5) pernos con cabeza de hongo de 3/8
6.
pulg. (10 mm) x 1 pulg. (25 mm) a través de cinco
los agujeros externos de bandeja de extensión y la
bisagra. Ajuste la bandeja de tal manera que pueda
ser bloqueada en posición vertical sobre el conducto
con la clavija de bloqueo. Asegure los pernos con
arandelas y tuercas.
apriete los ochos pernos que sostienen el conducto
7.
en su lugar.
conecte los tres cables que vienen del conducto de
8.
alimentación con los conectores que están situados
debajo del rodillo de alimentación, combinando los
colores de los precintos.
